4-12
Einstellungen
Kopfeinstellung
Wenn der Greifer nicht mehr richtig eingestellt sein sollte, so muß er nachgestellt werden, damit
die Maschine sauber stickt. Führen Sie folgende Schritte durch, um die Nadeltiefe zu regulieren:
1. Eine Schraube abnehmen und die andere am Nadelgehäuse lösen, dann den Deckel auf eine
Seite schieben.
2. Den Tischplatteneinsatz aus der Stickmaschine nehmen.
3. Die Spulenkapsel vom Doppelumlaufgreifer abnehmen.
4. Die Maschine ist EINGESCHALTET und betriebsbereit, die Taste
Maschinentastatur betätigen bis auf der LCD-Anzeige MENÜ KOPFEINSTELLUNG erscheint.
5.
drücken und die LCD-Anzeige zeigt KOPFEINSTELLUNG EIN.
6. Die Tasten
und in der LCD-Anzeige erscheint GEHE ZU KOPF OBEN.
7. Als nächstes
Anzeige zeigt an EINE DREHUNG. Die Nadelstange sollte unten sein mit dem
Nähfuß ca, 1/4" über der Stichplatte.
8. Die Taste
die LCD-Anzeige zeigt an: NADELTIEFE. Die Nadel hat ihren tiefsten Punkt erreicht.
9. Schauen Sie direkt in den Umlaufgreifer, kontrollieren Sie die Stellung des Nadelöhrs
und vergleichen dies mit Abb. 4-16.
Wenn sich das Nadelöhr im zulässigen Bereich befindet, gehen Sie zu Schritt 17.
Wenn sich das Nadelöhr nicht im zulässigen Bereich befindet, gehen Sie zu Schritt 10.
10. Lösen Sie die Schellenschraube der Nadelstange, wie abgebildet in Abb. 4-17.
11. Schieben Sie die Nadelstange nach oben oder unten, bis Sie die Hälfte des Nadelöhrs im
Hohlraum der Spule sehen können. Haben Sie die Nadelstange gedreht, stellen Sie sie zurück
in ihre ursprüngliche Drehposition, bevor Sie fortfahren.
Betriebsanleitung für Typ EMC 10T, 10/4 und 10/4T
betätigen. Der Kopf dreht sich in die Position "Kopf oben"
drücken. Der Kopf dreht sich einmal. Die LCD-
drücken. Der Kopf dreht sich in die Position "Nadeltiefe" und

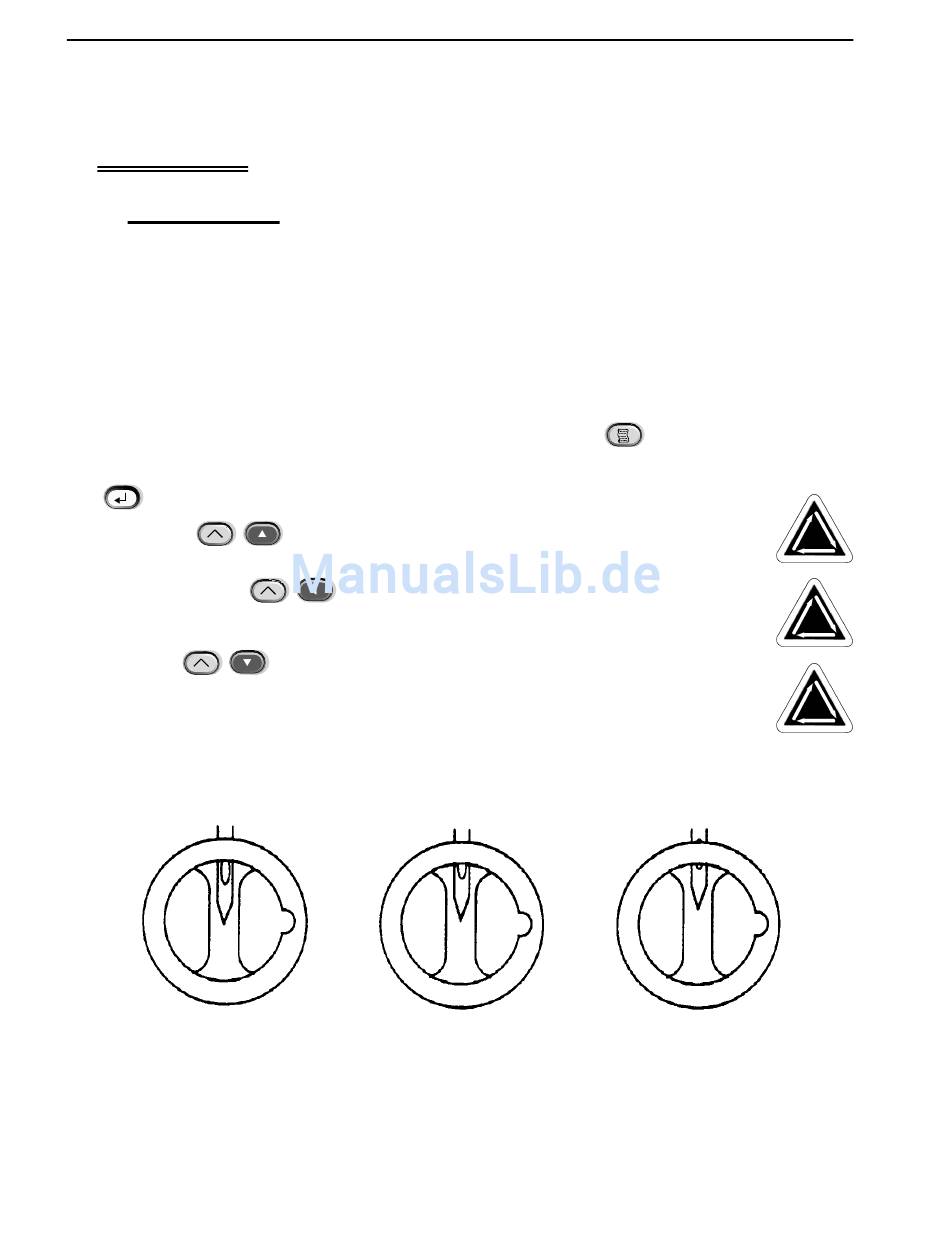

Abbildung 4-16
Einstellungen
auf der
Melco Embroidery Systems
