Schmierung
4-11
Vorderseite des Fadenschneiders
Die Maschine ist AUSGESCHALTET, die Stichplatte entfernen, um Zugang zu den

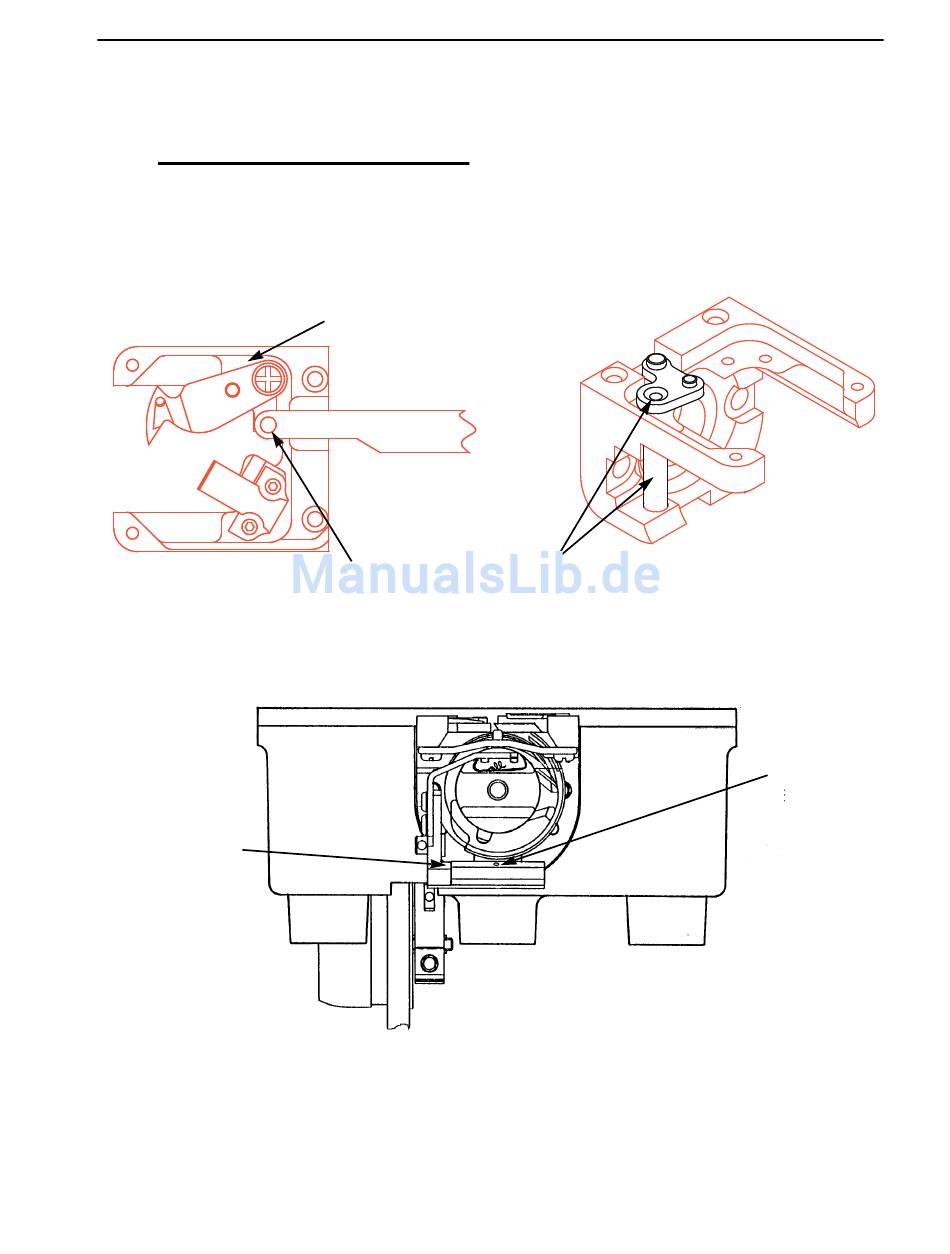

Schneidebereichen zu bekommen, wie gezeigt in den Abbildungen 4-13, 4-14, und 4-15. Diese
Stellen werden alle 80 Stunden Betriebszeit mit einem Tropfen Nähmaschinenöl geschmiert.
Schneidemesserarmwelle,
Sicht von oben
Schneidemesser-Antriebsarmwelle,
Schneidemesserarm, Stift vorne
Seitenansicht (beide Stellen ölen)
Abbildung 4-13
Abbildung 4-14
Öl in dieses Loch
geben
Den Picker
unten ölen
Abbildung 4-15
