4-6

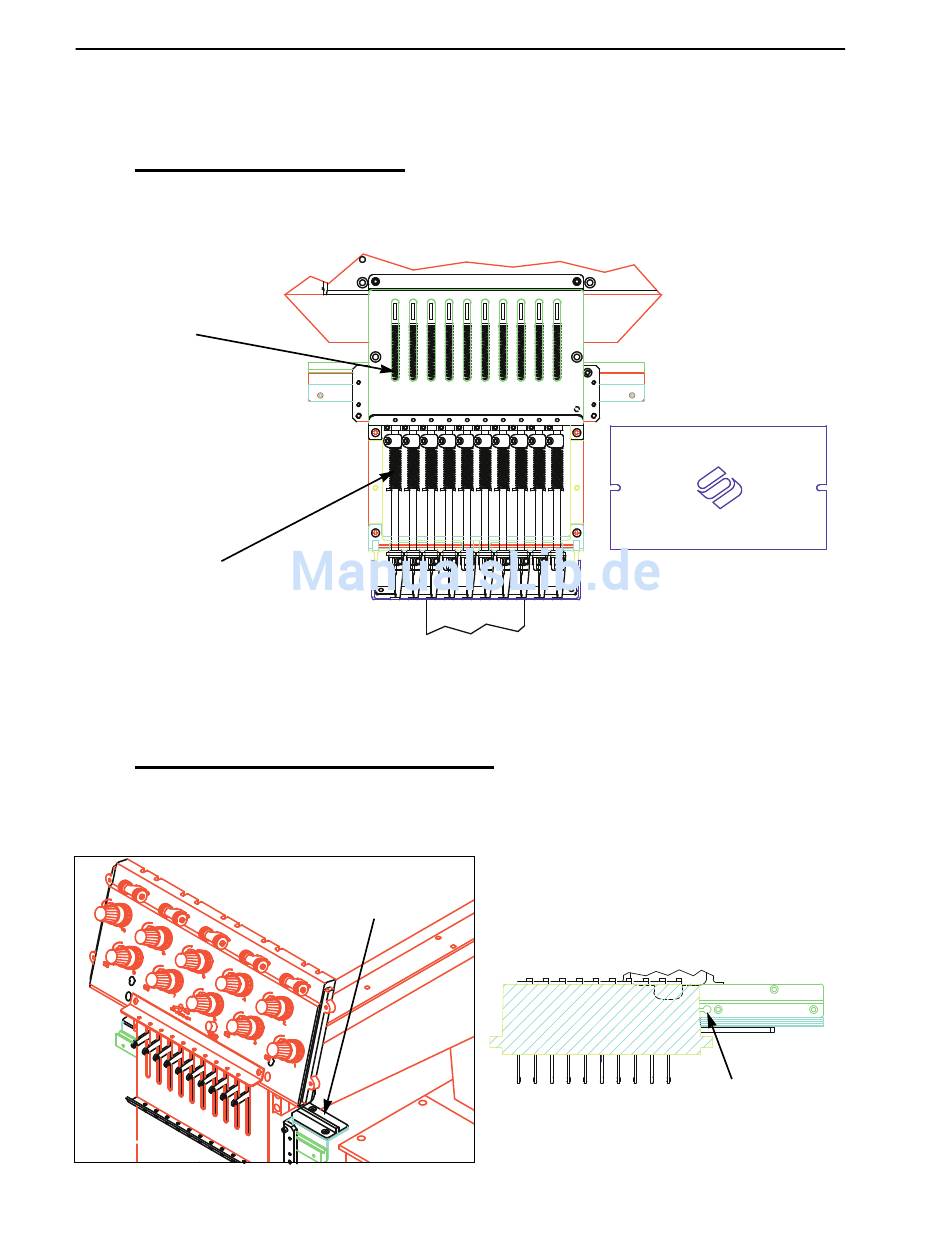

Schmierung der Nadelstange
Die Maschine ausschalten, den Deckel des Nadelgehäuses abnehmen und dann die Nadelstangen
wie in Abb. 4-2 angezeigt ölen.
Die obere Nadelstange
hier ölen
Die untere
Nadelstange hier ölen
Diesen Vorgang an allen 10 Nadelstangen wiederholen. Danach den Deckel wieder anbringen.
Schmierung des Nadelstangenantriebs
Die Maschine EINSCHALTEN und zu Nadel 1 oder 10 gehen, um den Ölbehälter an der Schiene zu
erreichen. 3 bis 5 Tropfen Öl in den Behälter geben, wie angegeben in den Abbildungen 4-3 und
4-4.
Abbildung 4-3
Betriebsanleitung für Typ EMC 10T, 10/4 und 10/4T
Abbildung 4-2
Die Führungsschiene
des Fadengebers
Schmierung
Ansicht von oben
Öl in dieses
Loch geben
Abbildung 4-4
Melco Embroidery Systems
