Disk Drive

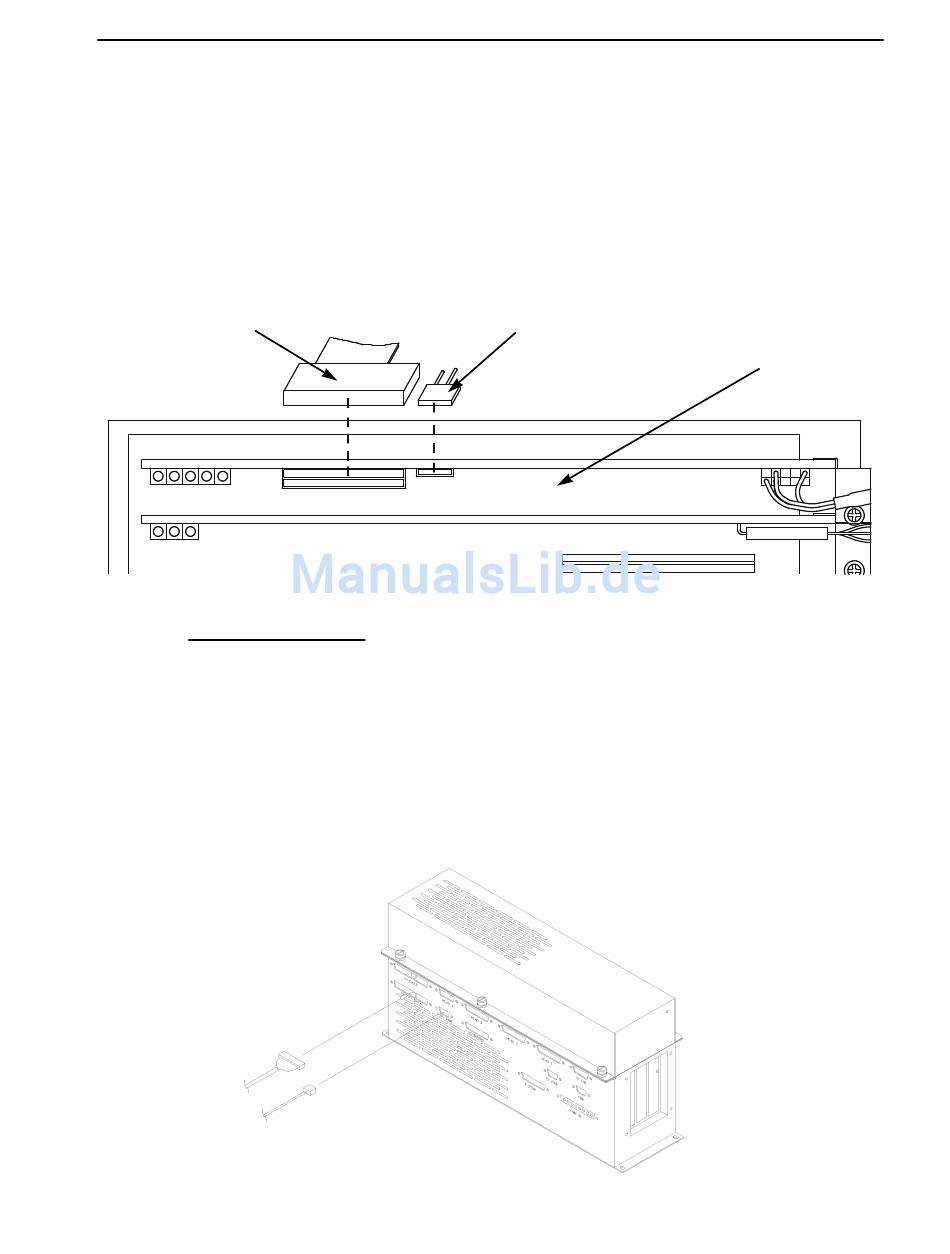

4. Das Flachbandkabel in die Schnittstelle der entsprechenden Karte des CPU PCB stecken (siehe
Abb. 3-7). Das Stromkabel in die Schnittstelle neben dem Flachbandkabel stecken.
5. Die neue Abdeckung der Steuerung vorsichtig montieren, so daß die Kabel nicht eingeklemmt
werden. Die Kabel des Disk Drives in die Abdeckung führen, wenn diese aufliegt.
6. Das Stromkabel der Stickmaschine wieder in die Steckdose stecken.
Datenbandkabel
EMC 10/4 und 10/4T
1. Die Stickmaschine ausschalten und das Stromkabel aus der Steckdose ziehen.
2. Den unteren mittleren Abstandsdeckel entfernen (siehe Abb. 3-8).
3. Den Disk Drive an die Stelle der mittleren Abdeckung installieren.
4. Die Daten- und Stromkabel an der linken Seite des Kopfes #3 entlang führen (Ansicht von
vorne). mit den vorhandenen Drahtverbindungen sichern.
5. Das Flachbandkabel hinten an der Stickmaschine anschließen, wie dargestellt in Abb. 3-8.
110266-03 Rev. C
Stromkabel
Abbildung 3-7
Abbildung 3-8
3-7
Zentralrechner
3. Optionen
