4-8

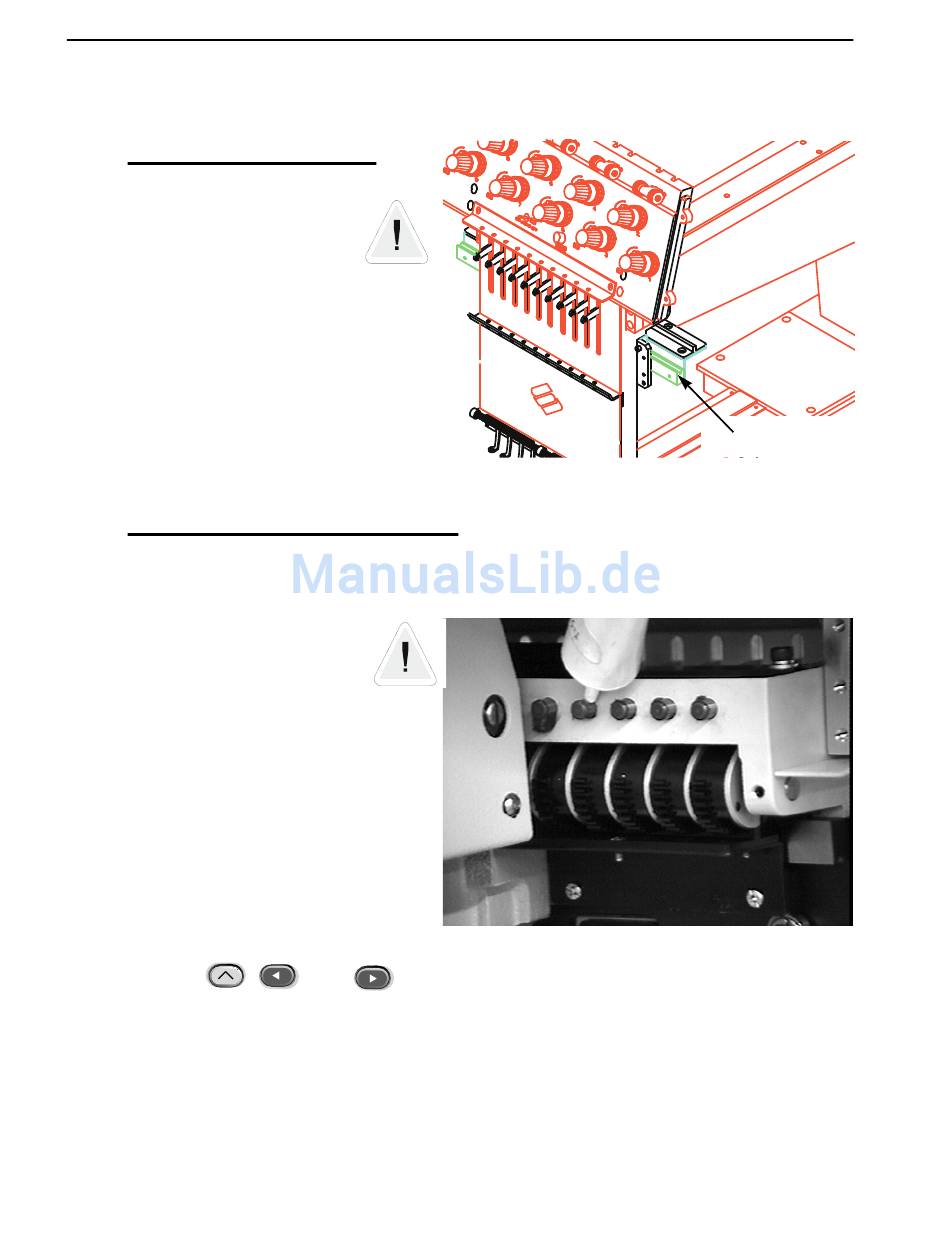

Schmierung der V-Schiene
Führen Sie folgende Schritte durch
zur Schmierung der V-Schiene:
1. Gehen Sie zu Nadel 1.
2. Geben Sie 1 Tropfen Nähmaschinenöl in
die Nut wie abgebildet in Abb. 4-7.
Ölen Sie nicht zu stark!
Schmierung der Farbwechselnocke
Die Farbwechselnocke bewegt das Nadelgehäuse während eines Nadelwechsels. Um sie zu ölen,
fetten Sie die Stifte, die mit ihr in Berührung kommen, wenn sich das Nadelgehäuse bewegt. Fünf
dieser Stifte können eingefettet wer-
den, wenn sich das Nadelgehäuse
auf Nadel 1 befindet, wie in Abb. 4-
8 angegeben. Führen Sie folgende
Schritte durch:
1 Gehen Sie zu Nadel 1.
2. Suchen Sie die Stifte an der Rückseite des
Nadelgehäuses und betupfen Sie die Stifte
mit etwas Fett. Fetten Sie diesen Bereich
nicht zu stark! Die PCB-Elektronik des
Farbwechsels kann durch übermäßiges
Fetten beschädigt werden.
3. Bewegen Sie das Nadelgehäuse vier- oder
fünfmal von Nadel 1 zu Nadel 10, indem
Sie die Taste
Betriebsanleitung für Typ EMC 10T, 10/4 und 10/4T
und
betätigen, um das Fett auf die Nocke zu übertragen.
Schmierung
Die V-Schiene
Abbildung 4-7
Abbildung 4-8
Melco Embroidery Systems
