Montage der Abdeckungen (nur 10/4 und 10/4T)
Die fünf hinteren Abdeckungen werden vorne an den Außenrahmen mit Plastikstiften angebracht
und hinten mit Metallschrauben. Die Abdeckungen müssen in der vorgegebenen Reihenfolge
installiert werden. Siehe dazu Abb. 1-5.
Befolgen Sie diese Anweisungen, um die Abdeckungen anzubringen; der Abbau erfolgt in
umgekehrter Reihenfolge.
1. Abdeckung #1 in ihre Position schieben und mit den Schrauben hinten befestigen.
2. Abdeckung #2 in ihre Position schieben und mit den Schrauben hinten befestigen.
3. Abdeckung #3 in ihre Position schieben und mit den Schrauben hinten befestigen.
4. Abdeckung #5 in ihre Position schieben und mit den Schrauben hinten befestigen.
5. Abdeckung #4 in ihre Position schieben und mit den Schrauben hinten befestigen.

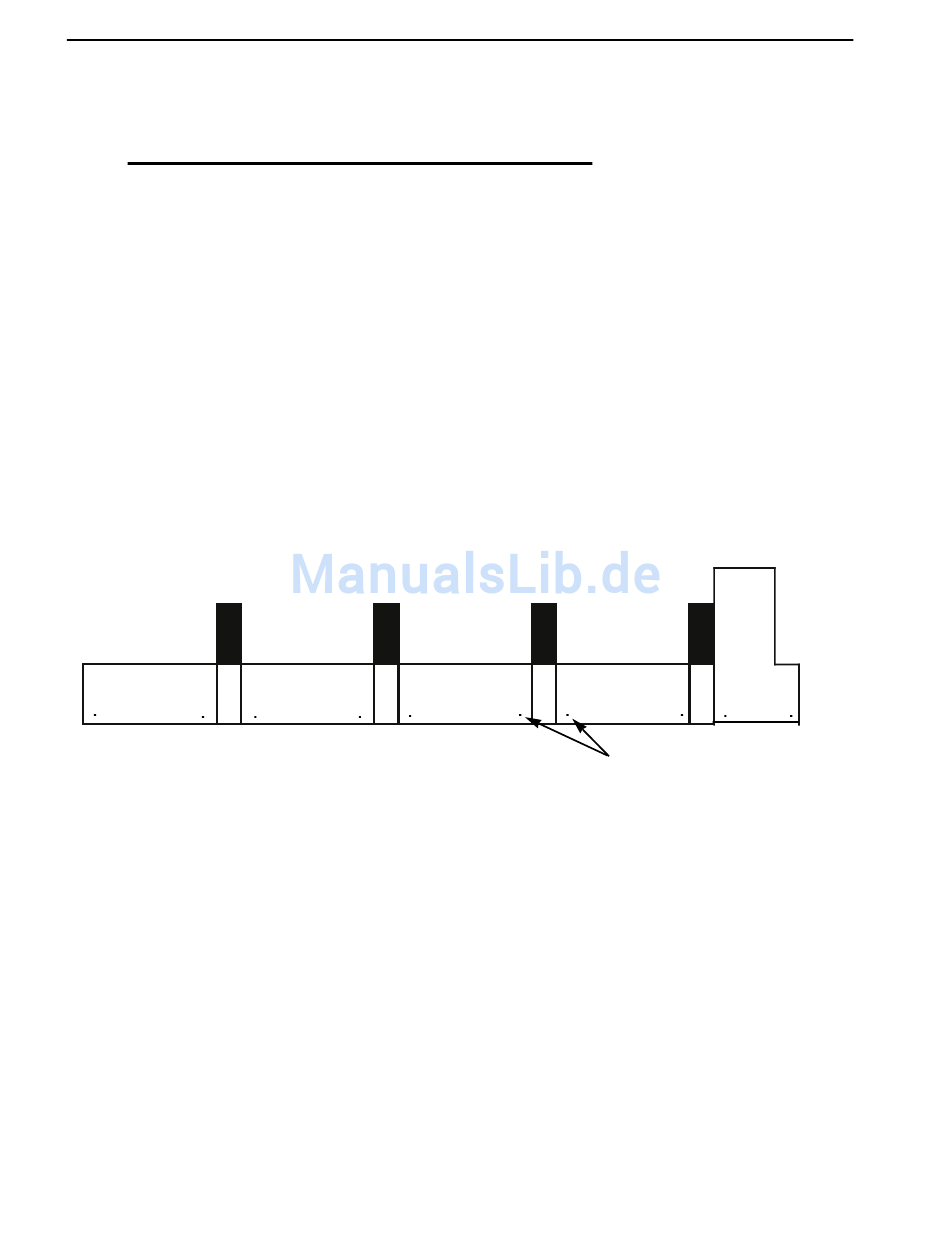

Deckel #1
Betriebsanleitung für Typ EMC 10T, 10/4 und 10/4T
Deckel #2 Deckel #3
Abbildung 1-7
Deckel
Deckel #4
#5
Schrauben hinten
