Kappenrahmen
3. Optionen
Kappenrahmen
Da eine Kappe nicht flach ist, kann sie nicht in einen flachen Rahmen gespannt werden. Um
dieses Problem zu lösen, wurde eine Sondervorrichtung geschaffen und zwar der Kappenrahmen,
in dem die runde Form einer Kappe eingespannt werden kann.
Der Kappenrahmen besteht aus drei Teilen:
•
Der Kappenrahmen (hält die Kappe)
•
Der Kappenrahmengreifer (hält den Kappenrahmen an der Maschine)
•
Die beiden Befestigungsschellen, die am Arm eines jedes Kopfes angebracht sind (halten
den Kappenrahmengreifer fest in seiner Position)
Montage des Kappenrahmens
Sie MÜSSEN die Maschine in die Anfangsposition setzen, bevor der Kappenrahmengreifer mon-
tiert wird. Setzen Sie die Maschine in die Anfangsposition und führen dann die folgenden Schritte

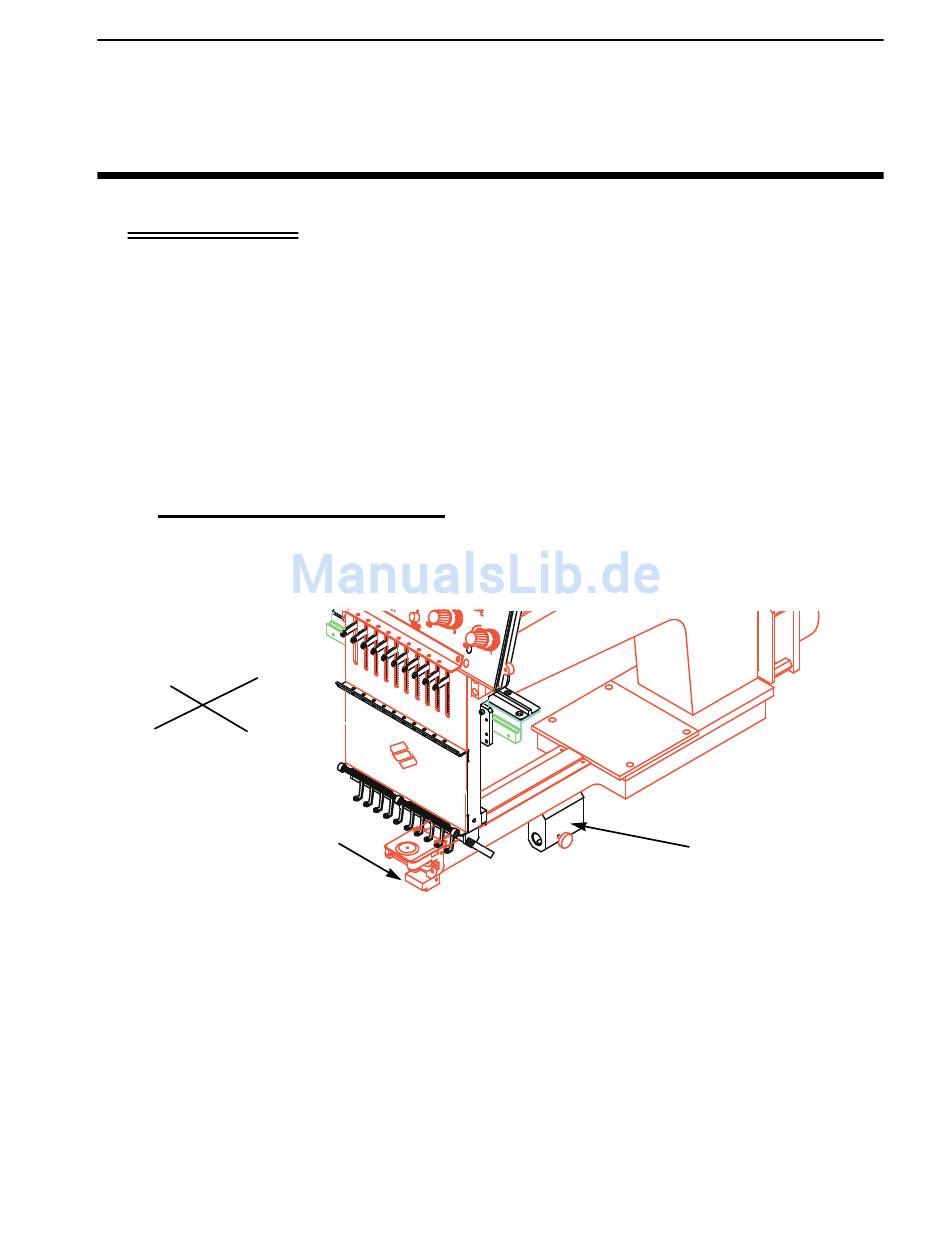

durch. Für die Montage des Kappenrahmens sehen Sie bitte die Abbildungen 3-1 und 3-2.
X
Für diese Zeichnung
Schwalbenschwanzbefestigungsschelle
1. Den Tischplatteneinsatz aus dem Stickbereich herausnehmen, um Zugang zu den
Befestigungsschellen des Kappenrahmens unter dem Stickkopf zu bekommen.
2. Den Wagenaufbau auf der X- und Y-Achse mittig einstellen durch Betätigung der Pfeiltasten.
3. Die Befestigungsschellen des Kappenrahmens unter den Zylinderarm anbringen:
•
Die Schwalbenschwanzschelle unter den Nadelbereich
•
Die Schelle mit dem runden Loch auf der Rückseite des Kopfes.
4. Die Flügelschraube an der hinteren Befestigungsschelle lösen.
110266-03 Rev. C
Y
Abbildung 3-1
3-1
Hintere
Befestigungsschelle
3. Optionen
