Namensschilder beschriften
Die Beschriftungsvorlagen finden Sie online unter:
https://www.tcsag.de/download/beschriftungsvorlagen/
► Tragen Sie den gewünschten Namen in die Vorlage ein.
► Drucken Sie die Namensschilder auf der Spezialfolie* aus.
► Schneiden Sie die Namensschilder zu.
► Öffnen Sie die Außenstation.
► Nehmen Sie das Namensschildglas heraus.
► Öffnen Sie das Namensschildglas (Abb. 5).
► Legen Sie das Namensschild in das Namensschildglas ein
(Abb. 6).
► Schließen Sie das Namensschildglas.
► Schließen Sie die Außenstation.
* Sie können die Spezialfolie direkt bei TCS bestellen. Beschreibbare
Polyesterfolien für Namensschilder DIN A4.
Leitungen anschließen
Anschlussleitungen
► Isolieren Sie die Leitungen ab.
► Schließen Sie die Leitungen je nach Art der Anlage gemäß Schaltungsbeispiel an.
ACHTUNG! Beschädigung des Gerätes.
Verwenden Sie den mitgelieferten kleinen Schraubendreher zum Anschließen der Leitungen,
um das Gerät nicht zu beschädigen.
Zulässiger Querschnitt (Durchmesser):
Max. Anzahl Drähte pro Klemmenkontakt:
► Schließen Sie weitere Adern mit Hilfsklemmen an.
► Verwenden Sie nur Anschlussleitungen aus gleichem Material und mit gleichem
Durchmesser in einem Klemmenkontakt.

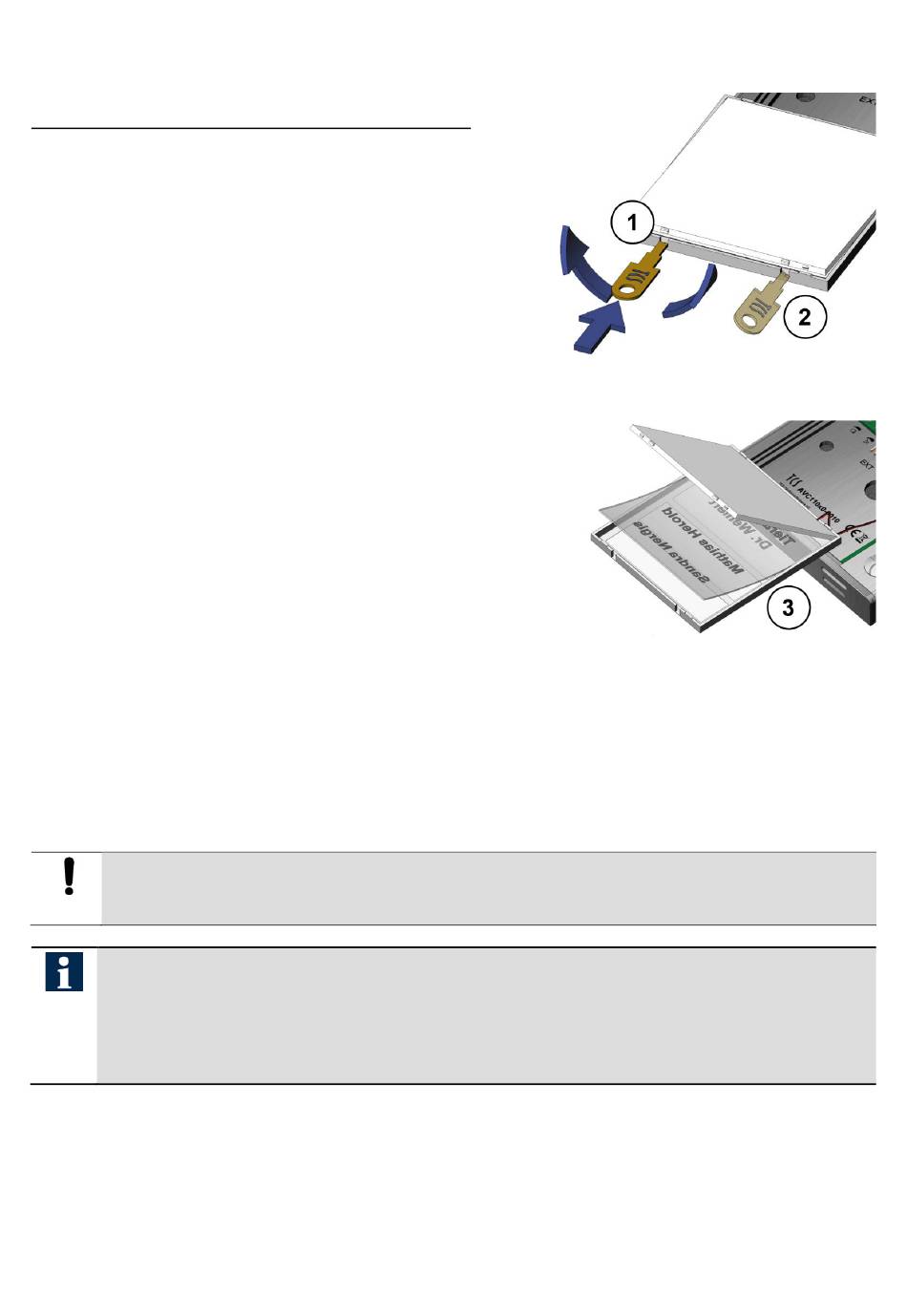

Abb. 5: Namensschild öffnen
Abb. 6: Namensschild einlegen
2
0,08 ... 0,82 mm (Ø 0,32 ... 1,0 mm)
2 x 0,8 mm, 3 x 0,6 mm
