TCS AVC110x0-0010 Serie Produktinformation Seite 10

Gehäuse öffnen und schließen
Öffnen:
► Schieben Sie den win:clip
Frontblende.
► Drücken Sie den Schlüssel bis zum Anschlag in die Öff-
nung (1).
► Halten Sie den win:clip
► Schieben Sie das Namensschildglas nach oben, bis es
unten herausspringt (2).
► Nehmen Sie das Glas vorsichtig heraus (3).
► Ziehen Sie den Stecker der Namensschildbeleuchtung ab.
► Entfernen Sie den win:clip
Schließen:
► Stecken Sie den Stecker der Namensschildbeleuchtung an.
► Schieben Sie den win:clip
Frontblende.
► Drücken Sie den Schlüssel bis zum Anschlag in die
Öffnung.
► Halten Sie den win:clip
► Schieben Sie das Namensschildglas unter die Frontblende.
► Drücken Sie das Namensschildglas an das Gerät heran.
► Schieben Sie es nach unten.
► Entfernen Sie den win:clip
Montage der Außenstation
► Öffnen Sie die Außenstation.
► Durchstoßen Sie vorsichtig mit einem spitzen Gegenstand
die Schaumstoffabdeckung auf der Geräterückseite.
► Führen Sie die Leitungen durch die Kabeldurchführung ein.
► Montieren Sie die Außenstation mit geeignetem Befesti-
gungsmaterial an der Wand.
ACHTUNG! Funktionsverlust.
Achten Sie darauf, dass Sie die Leitungen nicht unter
den Abstandshaltern auf der Rückseite der Außen-
station einklemmen.
10
TM
-Schlüssel in die Öffnung der
TM
-Schlüssel in dieser Position.
TM
-Schlüssel.
TM
-Schlüssel in die Öffnung der
TM
-Schlüssel in dieser Position.
TM
-Schlüssel.

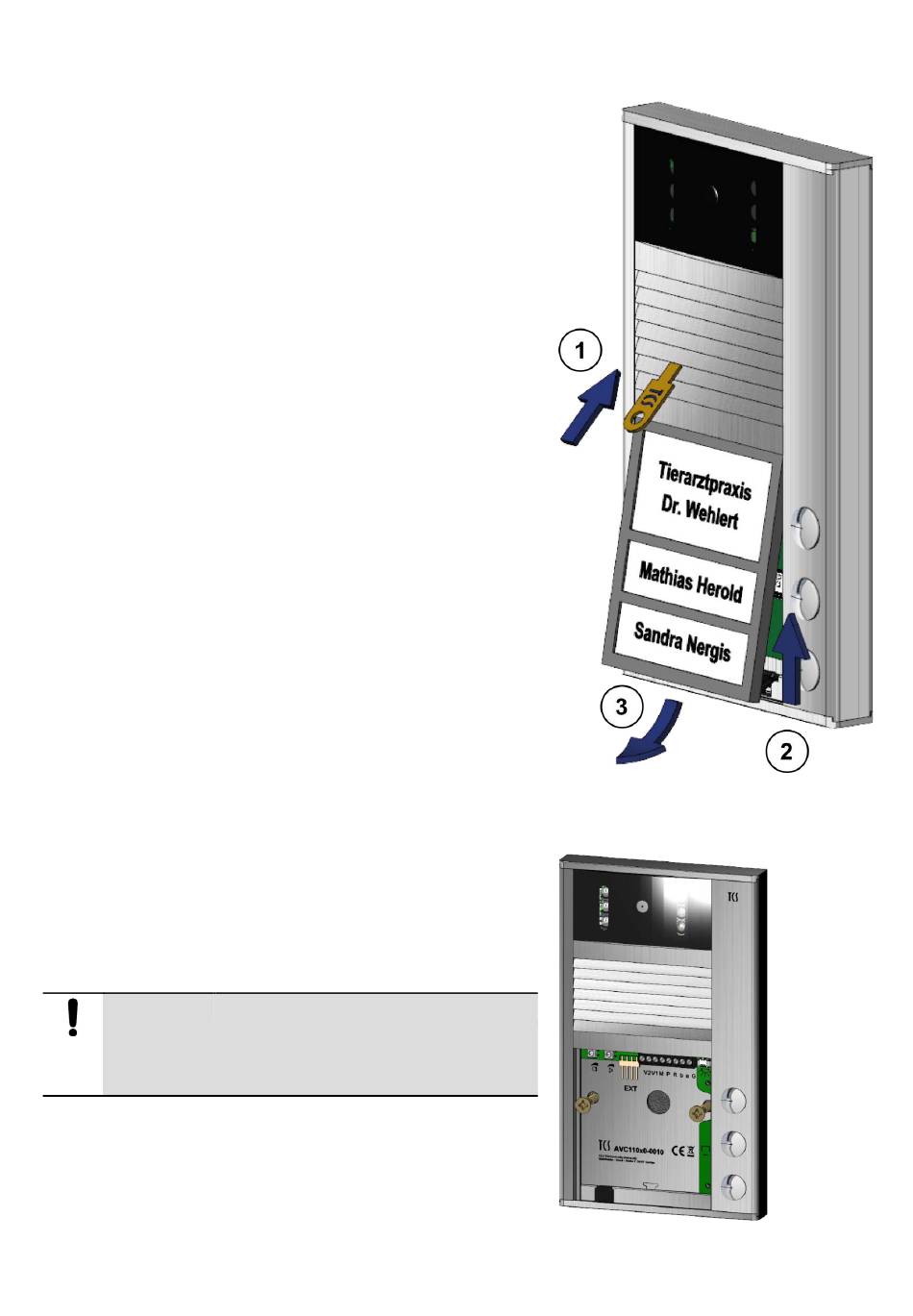

Abb. 3: Gehäuse öffnen
Abb. 4: Wandmontage
