RISERVATO AL PERSONALE AUTORIZZATO ALL'INSTALLAZIONE - ONLY FOR INSTALLATION-AUTHORIZED STAFF
3
1
46
2
4

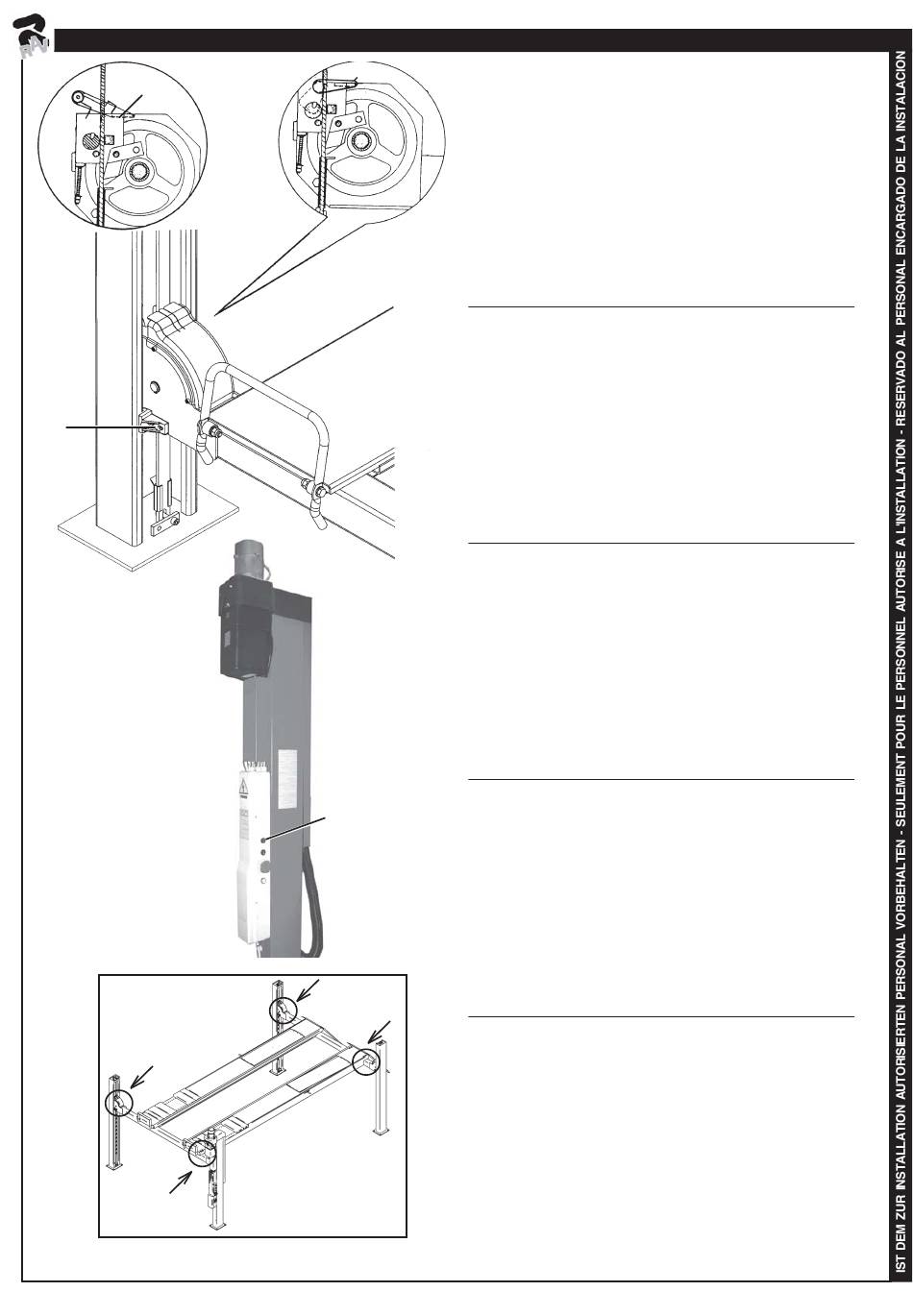

Fig. 15
4.14 Fissaggio al suolo delle colonne
Con riferimento alla Fig.15:
- Posizionare la pedana a circa 30 cm da terra.
- Montare i pattini di guida (1): tali pattini devono aderire
ai bordi delle colonne e pertanto può essere necessario
un aggiustaggio degli stessi.
- Premere il pulsante di salita (4) ed effettuare una corsa
completa: durante tale corsa è bene controllare
(eventualmente fermandosi ogni 20-30 cm) che lo
scorrimento sulle aste asolate avvenga regolarmente e
senza anomali sfregamenti: se si verificano malfunzio-
namenti è opportuno rivedere la messa a piombo delle
colonne.
4.14 Anchoring the posts
Please refer to Fig.15:
- Place platform about 30 cm above ground.
- Install the slide guides (1). Slide guides must adhere to
post contour and it may be necessary to machine them.
- Press the up button (4) and run a full stroke. While
platform is moving, check that it slides smoothly along the
racks and that no abnormal friction occurs at any position.
You might want to stop the platform every 20-30 cm in
order to check more accurately. In the event of malfunction,
check that posts are perfectly vertical.
- Remove clips (2-3) to release the safety lock system and
4.14 Befestigung der Säulen am Boden
Unter Bezugnahme auf die Abbildung 15:
- Die Fahrschiene auf circa 30 cm vom Boden ausrichten.
- Die Führungsgleitschuhe (1) montieren: diese
Gleitschuhe müssen an den Rändern der Säulen
aufliegen, deshalb kann eine Anpassung derselben
erforderlich werden.
- Die Hebesteuertaste (4) drücken und einen vollständigen
Hub fahren: während dieses Hubs sollte man kontrollieren
(dazu eventuell alle 20-30 cm anhalten), daß das Gleiten
auf den Langslochstäben regulär und ohne
unregelmäßige Reibungen erfolgt. Sollten sich
Betriebsstörungen bewahrheiten, sollte die senkrechte
4.14 Fixation au sol des colonnes
Avec référence à la Fig.15:
- Positionner le chemin de roulement à env. 30 cm du sol.
- Monter les patins de glissière (1): ces patins doivent
adhérer aux bords des colonnes, par conséquent leur
mise au point peut s'avérer nécessaire.
- Appuyer sur le bouton de montée (4) et obtenir une
course complète pendant laquelle
vérifier (si besoin est, s'arrêter tous les 20-30 cm) le
fonctionnement libre sur les tiges à fente, sans frottements
inusuels. En cas d'anomalies il est conseillé de reprendre
l'aplomb des colonnes.
- Libérer le dispositif parachute et la came de contrôle des
4.14 Fijación al pavimento de las columnas
Referencia Fig.15:
- Posicionar la plataforma a unos 30 cm de tierra.
- Montar los patines de guía (1): estos patines deben
adherir a los bordes de las columnas, por lo tanto puede
resultar necesario proceder con una regulación.
- Presionar el pulsante de subida (4) y cumplir una carrera
completa durante la cual aconsejamos controlar
(eventualmente deteniéndose cada 20-30 cm) el normal
deslizamiento en las varillas ojaladas sin presentar
roces anormales: en caso de funcionamientos incorrectos
aconsejamos controlar el aplomado de las columnas.
- Liberar el dispositivo paracaídas y la leva de control
0717-M030-0
on préconise de
