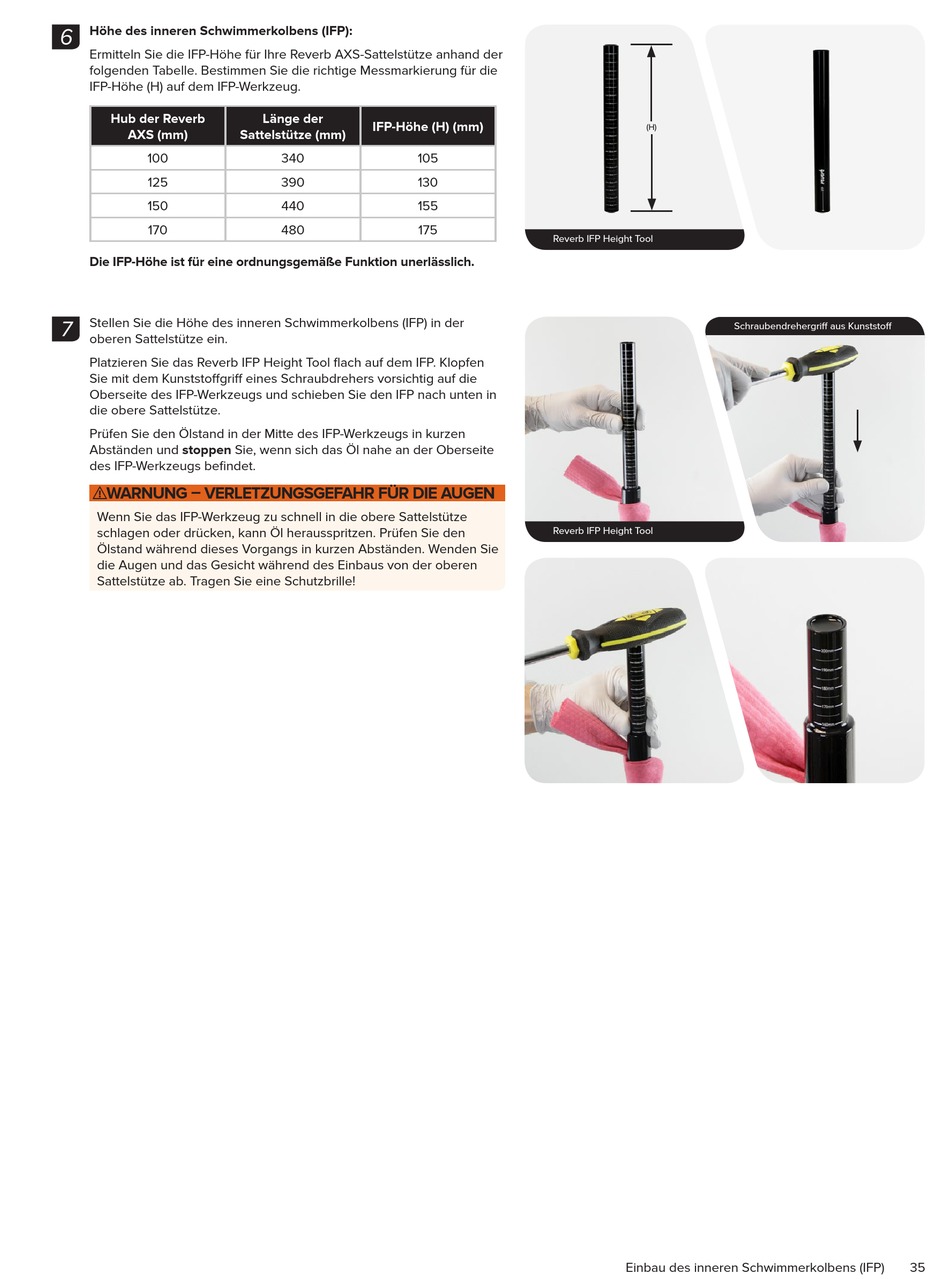

Höhe des inneren Schwimmerkolbens (IFP):
6
Ermitteln Sie die IFP-Höhe für Ihre Reverb AXS-Sattelstütze anhand der
folgenden Tabelle. Bestimmen Sie die richtige Messmarkierung für die
IFP-Höhe (H) auf dem IFP-Werkzeug.
Hub der Reverb
AXS (mm)
100
125
150
170
Die IFP-Höhe ist für eine ordnungsgemäße Funktion unerlässlich.
Stellen Sie die Höhe des inneren Schwimmerkolbens (IFP) in der
7
oberen Sattelstütze ein.
Platzieren Sie das Reverb IFP Height Tool flach auf dem IFP. Klopfen
Sie mit dem Kunststoffgriff eines Schraubdrehers vorsichtig auf die
Oberseite des IFP-Werkzeugs und schieben Sie den IFP nach unten in
die obere Sattelstütze.
Prüfen Sie den Ölstand in der Mitte des IFP-Werkzeugs in kurzen
Abständen und stoppen Sie, wenn sich das Öl nahe an der Oberseite
des IFP-Werkzeugs befindet.
⚠WARNUNG – VERLETZUNGSGEFAHR FÜR DIE AUGEN
Wenn Sie das IFP-Werkzeug zu schnell in die obere Sattelstütze
schlagen oder drücken, kann Öl herausspritzen. Prüfen Sie den
Ölstand während dieses Vorgangs in kurzen Abständen. Wenden Sie
die Augen und das Gesicht während des Einbaus von der oberen
Sattelstütze ab. Tragen Sie eine Schutzbrille!
Länge der
IFP-Höhe (H) (mm)
Sattelstütze (mm)
340
105
390
130
440
155
480
175
(H)
Reverb IFP Height Tool
Reverb IFP Height Tool
Einbau des inneren Schwimmerkolbens (IFP)
Schraubendrehergriff aus Kunststoff
35
