Inhaltszusammenfassung für TOORX WBX150

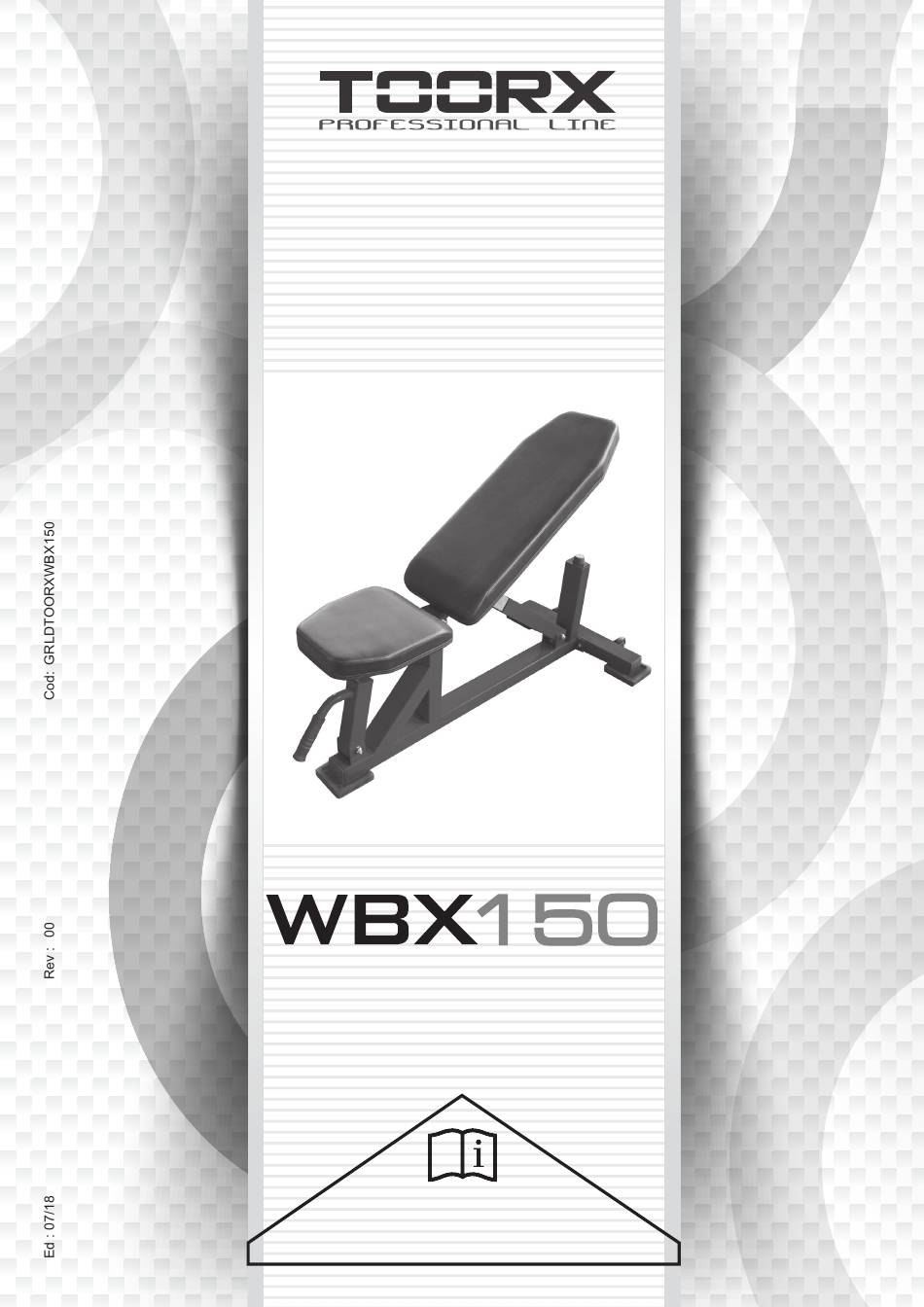

- Seite 1 BEDIENUNGSANLEITUNG...
-
Seite 2: Montagezeichnung
Montagezeichnung... - Seite 3 Liste A (lSt.) B (lSt.) C (lSt.) D (lSt.) E (lSt.) F (lSt.) G (lSt.) H (lSt.) • • • • • • () I (lSt.) J (lSt.)
- Seite 4 Liste Serial number Specification Name Quantity fast pin M20 bolt M6*40 bolt M8*45 bol t Ml0*80 bol t Ml0*90 bol t Ml2*100 washer �6 washer �8 washer �10 washer �12 lock nut M6 lock nut MIO lock nut M12...
- Seite 5 Schritt 1 12� 1. (B) mit der Schraube M10*90(5) + Unterlegscheibe 10(9) + Sicherungsmutter M10(12) an (A) befestigen. 2. (C) mit der Schraube M10*80(4) + Unterlegscheibe 10(9) + Sicherungsmutter M10(12) an (A) befestigen, (D) mit der Schraube M10*80(4) + Unterlegscheibe 10(9) +und Sicherungsmutter M10(12) an (A) befestigen.
- Seite 6 Schritt 2 1. (J) mit der Schraube M8*45(3) + Unterlegscheibe 8 (8) an (E) befestigen. 2. (I) mit der Schraube M8*45(3) + Unterlegscheibe 8 (8) an (F) befestigen.
- Seite 7 GARLANDO SPA Via Regione Piemonte, 32 - Zona Industriale D1 15068 - Pozzolo Formigaro (AL) - Italy www.toorx.it - info@toorx.it...
