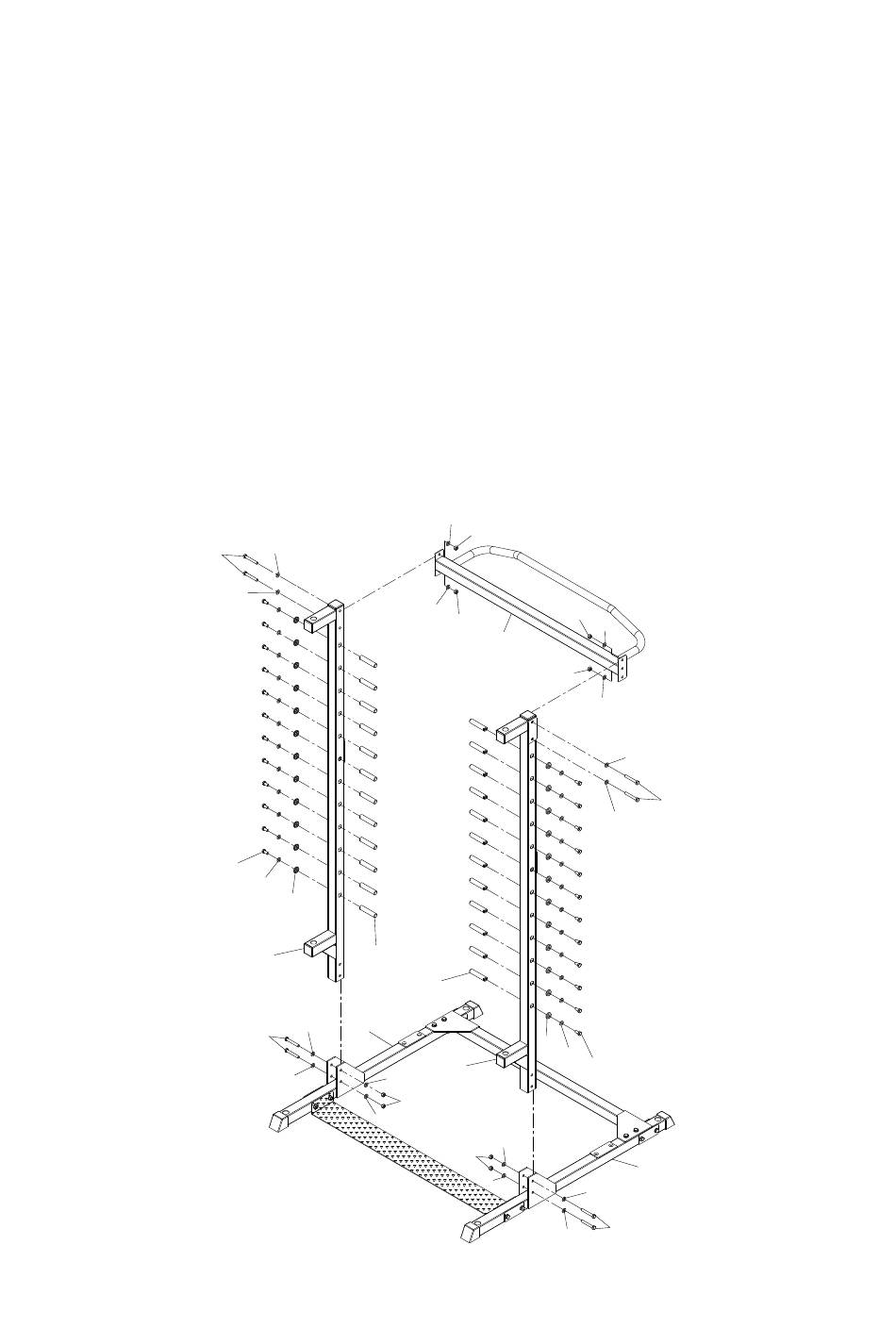

SCHRITT 2
A. DIE LINKE VERTIKALE STÜTZE (4) UND DIE RECHTE VERTIKALE STÜTZE (5) MIT 4
M10 x 75 SECHSKANTSCHRAUBEN (33), 8 M10 UNTERLEGSCHEIBEN (40) UND 4 M10
KONTERMUTTERN (43) AN DER HALTERUNG DES LINKEN BODENHOLMS (1) UND
DER HALTERUNG DES RECHTEN BODENHOLMS (2) MONTIEREN.
B. MIT 4 M10 x 70 SECHSKANTSCHRAUBEN (34), 8 M10 UNTERLEGSCHEIBEN (40) UND
4 M10 KONTERMUTTERN (43) DEN OBEREN VERBINDUNGHOLM (9) AN DER LINKEN
STÜTZE (4) UND DER RECHTEN STÜTZE (5) MONTIEREN.
C. DIE RUNDEN STANGEN (15) MIT 12 SENKKOPF-UNTERLEGSCHEIBEN (16), 12 M10
UNTERLEGSCHEIBEN (40) UND 12 M10 x 16 SECHSKANTSCHRAUBEN (36) AN DER
LINKEN (4) UD RECHTEN (5) STÜTZE MONTIEREN (SIEHE ABBILDUNG).
40
34
40
36
40
16
15
5
40
2
33
40
40
40
43
40
43
9
15
16
4
40
43
40
43
40
43
40
43
40
40
34
40
40
36
1
40
33
40
