NEDERLANDS

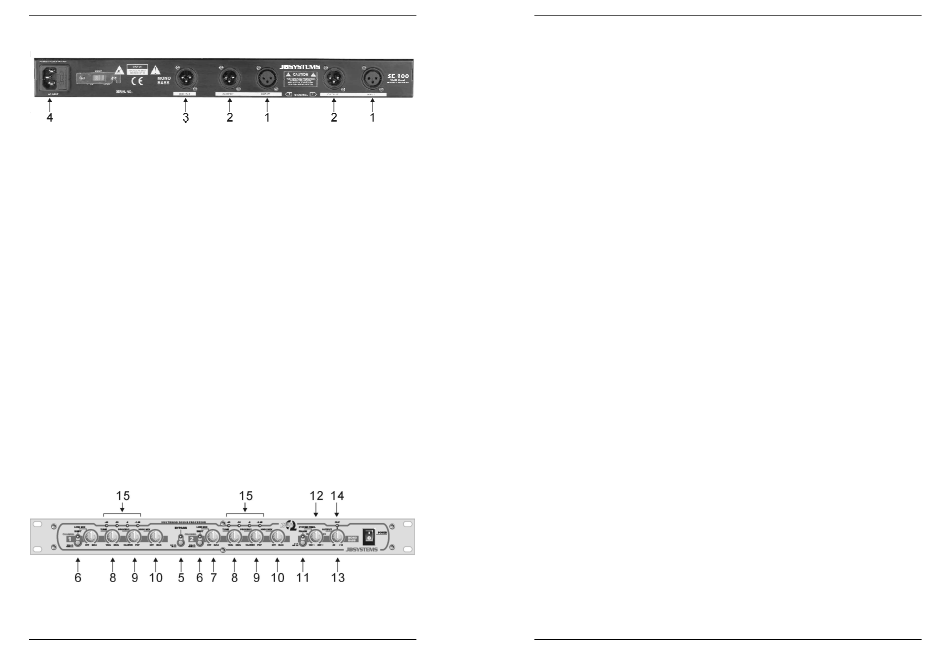

ACHTERZIJDE:
aansluitingen
1. INPUT: deze vrouwelijke XLR aansluitingen aanvaarden zowel gebalanceerde als
niet-gebalanceerde line signalen van geluidsbronnen die een geluidsverbetering
nodig hebben.
• Volg volgende voorschriften voor een gebalanceerde aansluiting:
Pin1 = Grond ~ Pin2 = Warm (+) ~ Pin3 = Koud (-)
Afgewerkte JB Systems kabels zijn beschikbaar (bvb. 7-0063 ~ 5m XLR m/v)
• Voor een niet-gebalanceerde aansluiting: verbind Pin3 (-) met Pin1 (grond)
Afgewerkte JB Systems kabels zijn beschikbaar(2-0445 ~ cinch/XLR m)
2. OUTPUT: deze mannelijke XLR aansluitingen kunnen verbonden worden met
zowel gebalanceerde als niet-gebalanceerde line ingangen.
• Volg volgende voorschriften voor een gebalanceerde aansluiting:
• Pin1 = Grond ~ Pin2 = Warm (+) ~ Pin3 = Koud (-)
Afgewerkte JB Systems kabels zijn beschikbaar (7-0063 ~ 5m XLR m/v)
• Voor een niet-gebalanceerde aansluiting: verbind Pin3 (-) met Pin1 (grond)
Afgewerkte JB Systems kabels zijn beschikbaar (2-0440 ~ cinch/XLR v)
3. SUBWOOFER OUTPUT: deze mannelijke XLR aansluiting kan verbonden
worden met zowel gebalanceerde als niet-gebalanceerde ingangen van
subwoofer versterkers. De afsnijfrequentie en het volume van deze uitgang zijn
regelbaar.
• Volg volgende voorschriften voor een gebalanceerde aansluiting:
• Pin1 = Grond ~ Pin2 = Warm (+) ~ Pin3 = Koud (-)
Afgewerkte JB Systems kabels zijn beschikbaar (7-0063 ~ 5m XLR m/v)
• Voor een niet-gebalanceerde aansluiting: verbind Pin3 (-) met Pin1 (grond)
Afgewerkte JB Systems kabels zijn beschikbaar (2-0440 ~ cinch/XLR v)
4. MAINS input: verbindt de sound enhancer met het 220V AC net door middel van
de bijgeleverde voedingskabel.
FRONT:
regelingen & gebruik
5. ACTIV switch: deze toets laat U toe de processor om te schakelen van werking
naar bypass, of omgekeerd. Wanneer deze toets ingedrukt is gaat de blauwe led
JB SYSTEMS® 13/29
GEBRUIKSAANWIJZING
SE 100
NEDERLANDS
aan om aan te duiden dat de processor in werking is. U kan deze toets gebruiken
om het originele geluid met het bewerkte geluid te vergelijken. Dit vergemakkelijkt
het afstellen van de enhancer.
6. SHIFT switch: regelt de lage afsnijfrequentie van de basprocessor. Afhankelijk
van de omstandigheden kan men een afsnijfrequentie voor de basprocessor
kiezen van 50Hz of 100Hz. Deze functie helpt ook voor het verlagen van de
belasting van het systeem.
7. LOW MIX: regelt het volume van het lage frequentiesignaal, geproduceerd door
de basprocessor (van nul tot maximum) De afstelling hangt af van de toepassing
en kan aangepast worden naar uw eigen smaak. Gebruik de ACTIV switch
tijdens het afstellen om de originele klank met de verbeterde klank te vergelijken.
Belangrijk: de basprocessor moet in alle voorzichtigheid gebruikt worden om
schade aan de luidsprekers te voorkomen. De meeste kleine en goedkope
speakers zijn niet in staat om de lage frequenties die door deze processor
gegenereerd worden te bolwerken.
8. TUNE: Regelt de afsnijfrequentie van de high-pass filter. Kies de frequenties
tussen 1kHz en 8kHz die naar de high band processor moeten gestuurd worden.
9. PROCESSOR: regelt de doeltreffendheid van de high band processor. De
transparantie en de scherpte nemen toe als men de regelknop in wijzerzin
verdraait. Gebruik de ACTIV toets tijdens het afstellen om het originele geluid met
het bewerkte geluid te vergelijken.
10. HIGH MIX: regelt het volume van het signaal dat geproduceerd wordt door de
high band processor (van nul tot maximum). De afstelling hangt af van de
toepassing. Het kan gebruikt worden om aan kwaliteitsinstallaties een kleine
"finishing touch" toe voegen of om wat extra helderheid te creëren bij het gebruik
van minder goede geluidsinstallaties. Het is in elk geval aan U om het geluid aan
te passen naar uw eigen smaak. Begin steeds met de HIGH MIX controleknop
volledig in de tegenwijzerzin positie en gebruik regelmatig de ACTIV toets om het
originele geluid te vergelijken met het bewerkte geluid.
Belangrijk: De high band processor moet in alle voorzichtigheid gebruikt worden
om eventuele schade aan de tweeters te vermijden. Ongepast en overdreven
gebruik van de high band processor kan de tweeters oversturen. Start het
afstellen van de high band processor steeds met de HIGH MIX controleknop
volledig naar links gedraaid.
11. PHASE INVERT switch: Men kan een sub woofer aan de sub woofer uitgang
aansluiten om een dynamischer rendement van de bassen te bekomen. Soms
zijn de geleiders van de sub woofer omgekeerd met een slechte geluidskwaliteit
en een gebrek aan bassen tot gevolg. Dit is net het tegenovergestelde van wat
men wil bekomen! Dit kan echter gecorrigeerd worden door de (+) en (-) polen
van de bekabeling om te keren of... door op de PHASE INVERT toets te drukken!
Druk op de phase invert toets (omkeren van de fase) en vergelijk het resultaat in
beide posities. De positie met de meeste basweergave is de juiste!
12. X-OVER FREQ. control: (controle van de cross-over frequentie) Regelt de
afsnijfrequentie van de low pass filter van de sub woofer. Deze cross-over
frequentie kan ingesteld worden tussen 100 en 250Hz. Het is eens te meer aan U
om de instelling uit te voeren naargelang uw eigen smaak. Voor de meeste sub
woofers ligt de beste keuze tussen 100Hz en 150Hz.
13. OUTPUT: Regelt het uitgangsniveau van de sub woofer van nul tot +12dB. Start
vanaf nul en draai langzaam in wijzerzin tot de gewenste hoeveelheid lage tonen
bereikt is.
