Verwandte Anleitungen für JB Systems Liverack-10
Inhaltszusammenfassung für JB Systems Liverack-10

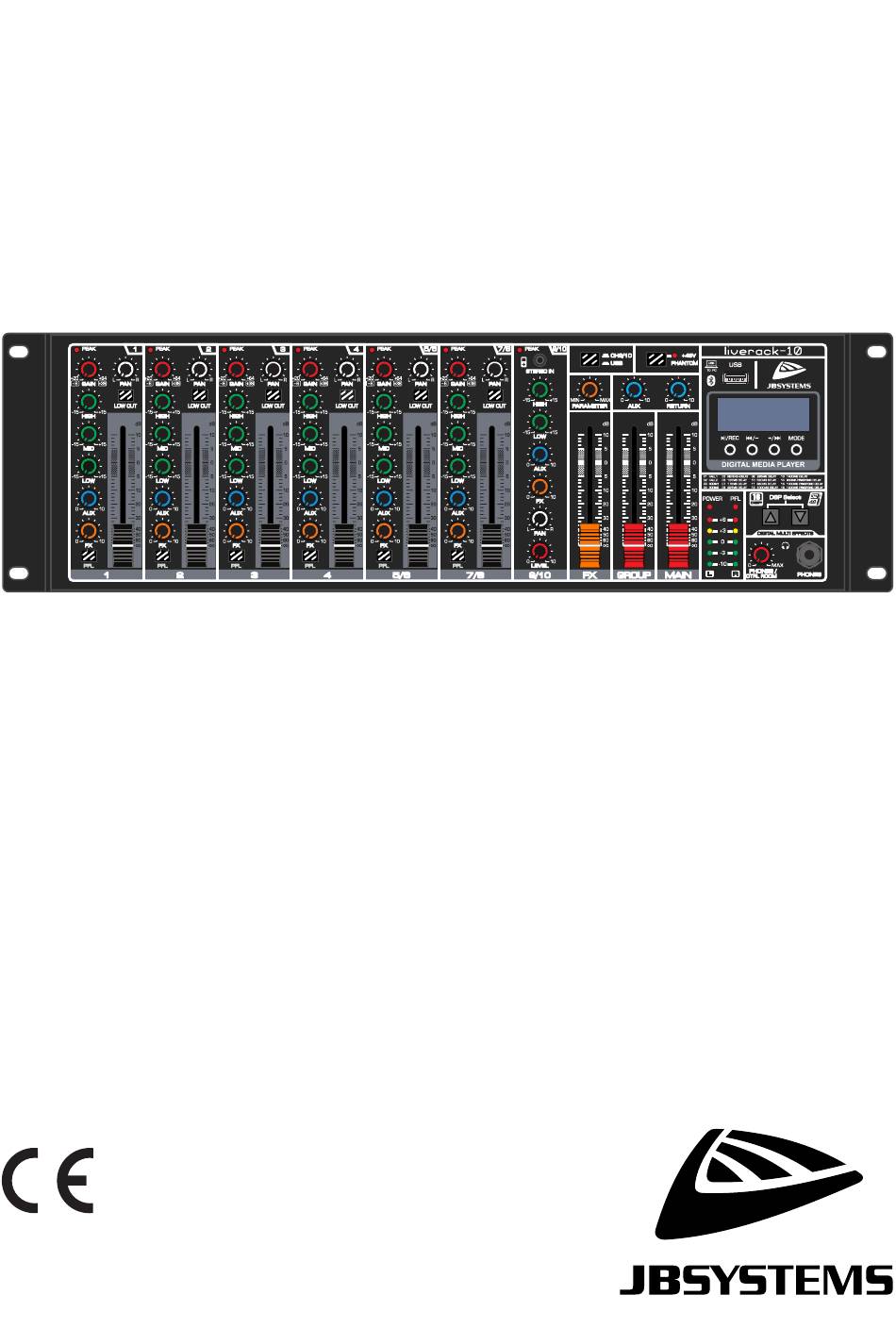

- Seite 1 Liverack-10 DEUTSCH Bedienungsanleitung Other languages can be downloaded from: WWW.JB-SYSTEMS.EU Version: 1.0...
-
Seite 3: Eigenschaften
DEUTSCH BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG Vielen Dank, dass Sie sich für dieses Produkt von JB Systems ® entschieden haben. Um alle Möglichkeiten voll ausschöpfen zu können, lesen Sie bitte diese Bedienungsanleitung sehr sorgfältig durch. EIGENSCHAFTEN • Mehrzweck-PA-Mixer im praktischen 19"-Rack-Format • 10 Eingänge auf 7 Kanälen (4 Mikrofon/Line, 2 Mikrofon/Stereo-Line, 1 Player/Stereo-In/USB) •... - Seite 4 • Bitte verwenden Sie die Originalverpackung, wenn das Gerät transportiert werden soll. • Aus Sicherheitsgründen ist es verboten, eigenmächtige Änderungen am Gerät vorzunehmen. INSTALLATIONSRICHTLINIEN: • Installieren Sie das Gerät an einem gut belüfteten Ort, an dem es weder hohen Temperaturen noch hoher Luftfeuchtigkeit ausgesetzt ist. JB SYSTEMS LIVERACK-10 ®...
- Seite 5 Reinigen Sie es mit einem polierten, leicht mit Wasser getränkten Tuch. Vermeiden Sie, dass Wasser in das Innere des Geräts gelangt. Verwenden Sie keine flüchtigen Flüssigkeiten wie Benzol oder Verdünner, die das Gerät beschädigen könnten. VERBINDUNGSBEISPIELE JB SYSTEMS LIVERACK-10 ®...
-
Seite 6: Bedienelemente Und Funktionen
7. [FX]-Regler: Dieser Regler steuert den Pegel des Kanalsignals, das an das interne Effektmodul gesendet wird. 8. [PFL]-Taste: Mit dieser Taste wird das Pre-Fader-Eingangssignal dieses Kanals an den PFL-Bus gesendet. Damit können Eingangssignal über Kopfhörerausgänge Kontrollraumausgänge abhören, auch wenn der Kanalfader geschlossen ist. JB SYSTEMS LIVERACK-10 ®... - Seite 7 USB-Stick: für die Aufnahme des Hauptmixes (mp3) oder für die Wiedergabe von APE- und MP3-Dateien • PC: Verwenden Sie ein USB-A/USB-A-Kabel, um einen Computer anzuschließen. Dieser Anschluss ist bidirektional, so dass Sie Musik von Ihrem Computer wiedergeben oder den Computer zur Aufnahme des Hauptmix-Ausgangs verwenden können. JB SYSTEMS LIVERACK-10 ®...
- Seite 8 28. [DSP SELECT]-Tasten: Verwenden Sie diese Tasten, um einen der 16 Effekte auszuwählen. (Die Effektnummer wird kurz auf dem Display angezeigt. Nachdem Sie Ihren Effekt ausgewählt haben, können Sie die Parameter für diesen Effekt mit dem [PARAMETER]-Regler (15) einstellen JB SYSTEMS LIVERACK-10 ®...
- Seite 9 Spannung und demselben Nennwert. Wenn die Sicherung nach dem Auswechseln erneut durchbrennt, übergeben Sie das Gerät an qualifiziertes Servicepersonal. 40. SCHALTER [POWER]: Dient zum Ein- und Ausschalten des Mischers. Die rote POWER-LED (25) an der Vorderseite des Geräts leuchtet, wenn das Mischpult eingeschaltet ist. JB SYSTEMS LIVERACK-10 ®...
-
Seite 10: Spezifikationen
+15dB / -15dB @ 2,5kHz Tief: +15dB / -15dB @ 80Hz Abmessungen: 483(B) x 200(T) x 145(H) mm Gewicht: 4,14kg Die Informationen können ohne vorherige Ankündigung geändert werden. Sie können die neueste Version dieses Benutzerhandbuchs auf unserer Website herunterladen: www.jb-systems.eu JB SYSTEMS LIVERACK-10 ®...
