PORTUGUÊS
1. Conector INPUT (Entrada): Este conector fêmea XLR aceita sinais tipo line
balanceados ou sem balanço que necessitem de optimização áudio.
• Para utilização de sinal balanceado, siga as seguintes indicações:
Pin1 = Ground (Terra) ~ Pin2 = Positivo (+) ~ Pin3 = Negativo (-)
A JB Systems disponibiliza cabos prontos a utilizar (ex. 7-0063 ~ 5m XLR m/f)
• Para utilização de sinal sem balanço, ligue o Pin3 (-) ao Pin1 (ground/shield)
A JB Systems disponibiliza cabos prontos a utilizar (2-0445 ~ cinch/XLR m)
2. Conector OUTPUT (Saída): Este conector macho XLR pode ser ligado a
entradas tipo line balanceadas ou sem balanço.
• Para utilização de sinal balanceado, siga as seguintes indicações:
Pin1 = Ground (Terra) ~ Pin2 = Positivo (+) ~ Pin3 = Negativo (-)
A JB Systems disponibiliza cabos prontos a utilizar (ex. 7-0063 ~ 5m XLR m/f)
• Para utilização de sinal sem balanço, ligue o Pin3 (-)ao Pin1 (ground/shield)
A JB Systems disponibiliza cabos prontos a utilizar (2-0440 ~ cinch/XLR f)
3. Conector SUBWOOFER OUTPUT (Saída Subwoofer): Este conector macho
XLR pode ser ligado a entradas de amplificadores subwoofer tipo line
balanceadas ou sem balanço. A frequência de corte e o nível desta saída são
ajustáveis.
• Para utilização de sinal balanceado, siga as seguintes indicações:
Pin1 = Ground (Terra) ~ Pin2 = Positivo (+) ~ Pin3 = Negativo (-)
A JB Systems disponibiliza cabos prontos a utilizar (ex. 7-0063 ~ 5m XLR m/f)
• Para utilização de sinal sem balanço, ligue o Pin3 (-) ao Pin1 (ground/shield)
A JB Systems disponibiliza cabos prontos a utilizar (2-0440 ~ cinch/XLR f)
4. Mains Input (Fonte Alimentação): Utilize o cabo de alimentação fornecido para
ligar o optimizador a uma tomada com voltagem 220V AC.

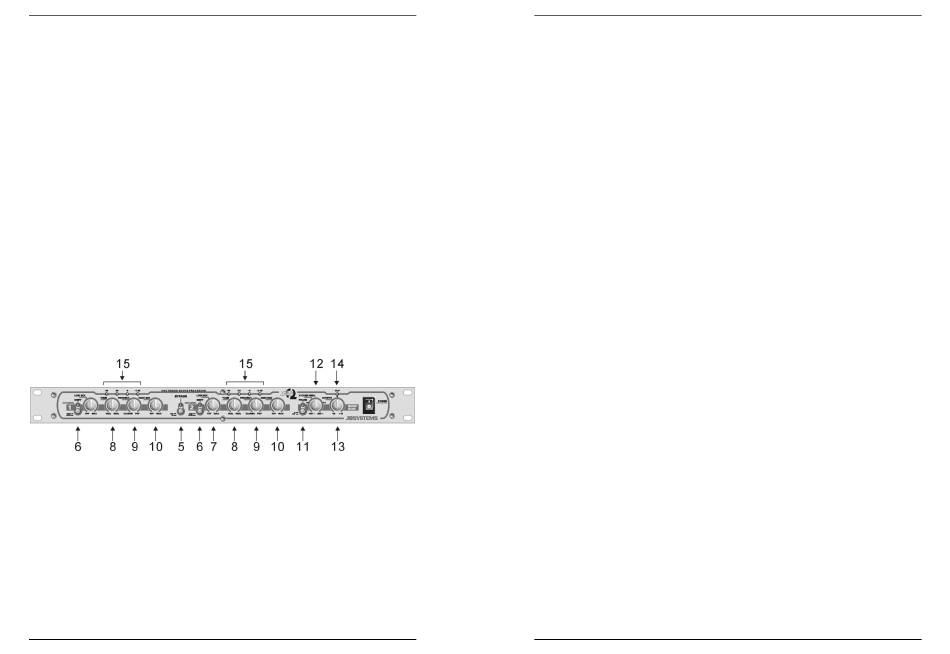

PAINEL FRONTAL:

CONTROLOS E FUNCIONAMENTO

5. Interruptor ACTIV: Este botão liga e desliga a função do processador. Quando
este botão é pressionado acende-se um LED azul de forma a indicar que o
processador está a funcionar. Esta possibilidade torna mais fácil afinar o som
através de tentativas.
6. Interruptor SHIFT: Este botão define o corte de frequências baixas do
processador de graves. Poderá escolher entre corte de frequência para o
processador de graves a 50Hz ou 100Hz. Esta função também permite reduzir a
carga do sistema.
7. Controlo LOW MIX: Controla a quantidade sinal de banda baixa, produzido pelo
processador de graves, utilizado para optimização de som (de zero ao máximo).
A definição deste controlo depende do tipo de aplicação e pode ser adaptada ao
seu gosto. Ao ajustar este controlo pode utilizar o interruptor ACTIV para
comparar entre o som
Importante: Tenha em atenção que o processador de graves deverá ser
JB SYSTEMS® 27/29
MANUAL DO UTILIZADOR
original e o som processado.
SE 100
PORTUGUÊS
utilizado com cuidado de forma a evitar danos nas colunas. A maioria das
colunas mais económicas e de menor dimensão não têm capacidade para
gerir/suportar as frequências baixas produzidas por esta unidade.
8. Controlo TUNE: Define a frequência de corte do filtro de passagem alta (high-
pass). Poderá seleccionar numa escala de 1KHz a 8KHz quais as frequências a
encaminhar para o processador de banda alta (high band).
9. Controlo PROCESSOR: Controla a eficiência do processador de banda alta.
Gire o controlo no sentido dos ponteiros do relógio para aumentar a
transparência e a nitidez do sinal. Ao ajustar este controlo pode utilizar o
interruptor ACTIV para comparar entre o som original e o som processado.
10. Controlo HIGH MIX: Controla a quantidade sinal produzido pelo processador de
bandas altas, utilizado para optimização de som (de zero ao máximo). A
definição deste controlo depende do tipo de aplicação. Pode ser utilizado para
aplicar "o toque final" a um sistema de alta qualidade ou pode ser utilizado para
adicionar claridade extra a um sistema de som relativamente pobre. Em qualquer
dos casos, poderá adaptar o som ao seu gosto. Ao fazer os ajustes, comece
sempre por girar este controlo no sentido contrário ao dos ponteiros do relógio e
utilize o interruptor ACTIV frequentemente para poder comparar entre o som
original e o som processado.
Importante: Tenha em atenção que o processador de bandas altas deverá ser
utilizado com cuidado de forma a evitar danos nos tweeters. A utilização
incorrecta ou excessiva do processador de bandas altas poderá provocar uma
sobrecarga nos tweeters das suas colunas. Ao começar a afinar o processador
de bandas altas gire sempre controlo HIGH MIX totalmente para a esquerda.
11. Interruptor PHASE INVERT: De forma a adicionar mais potência aos graves,
poderá ligar um subwoofer à saída subwoofer. Por vezes os fios condutores dos
subwoofers estão invertidos o que dá origem a baixa qualidade de som, com
falta de frequências baixas: exactamente o contrário do pretendido! Este facto
pode ser corrigido se inverter os pólos (+) e (-) no cabo do seu subwoofer ou...
simplesmente se pressionar o botão PHASE INVERT! Pressione este botão e
compare os resultados, com e sem PHASE INVERT. A opção que produzir mais
graves será a correcta!
12. Controlo XOVER FREQ: Este controlo de frequências crossover permite ajustar
a o corte de frequências do filtro de passagem baixa (low pass) do subwoofer.
Esta frequência crossover pode ser ajustada numa escala entre 100 e 250Hz.
Uma vez mais poderá ajustar este controlo ao seu gosto. Na maioria dos
subwoofers 100 a 150Hz parece ser a escolha mais adequada.
13. Controlo OUTPUT: Controla o nível de saída do subwoofer de zero a +12DB.
Comece na posição zero e gire o controlo suavemente na direcção dos ponteiros
do relógio até a quantidade de frequências lhe parecer adequada.
14. LED CLIP: Quando o nível de saída do subwoofer é demasiado elevado, o LED
clip irá acender-se. Se este LED se acender apenas ocasionalmente não será
preocupante. Contudo, se o LED se acender com demasiada frequência, o
melhor a fazer é reduzir
Nota: Clip deriva de Clipping, que por sua vez significa corte, o que neste caso
equivale a dizer danos nas colunas ...
15. Barra de LEDs: Pequena barra de LEDs que indica o nível de saída de ambas
as saídas do optimizador.
JB SYSTEMS® 28/29
MANUAL DO UTILIZADOR
o sinal de saída do subwoofer.
