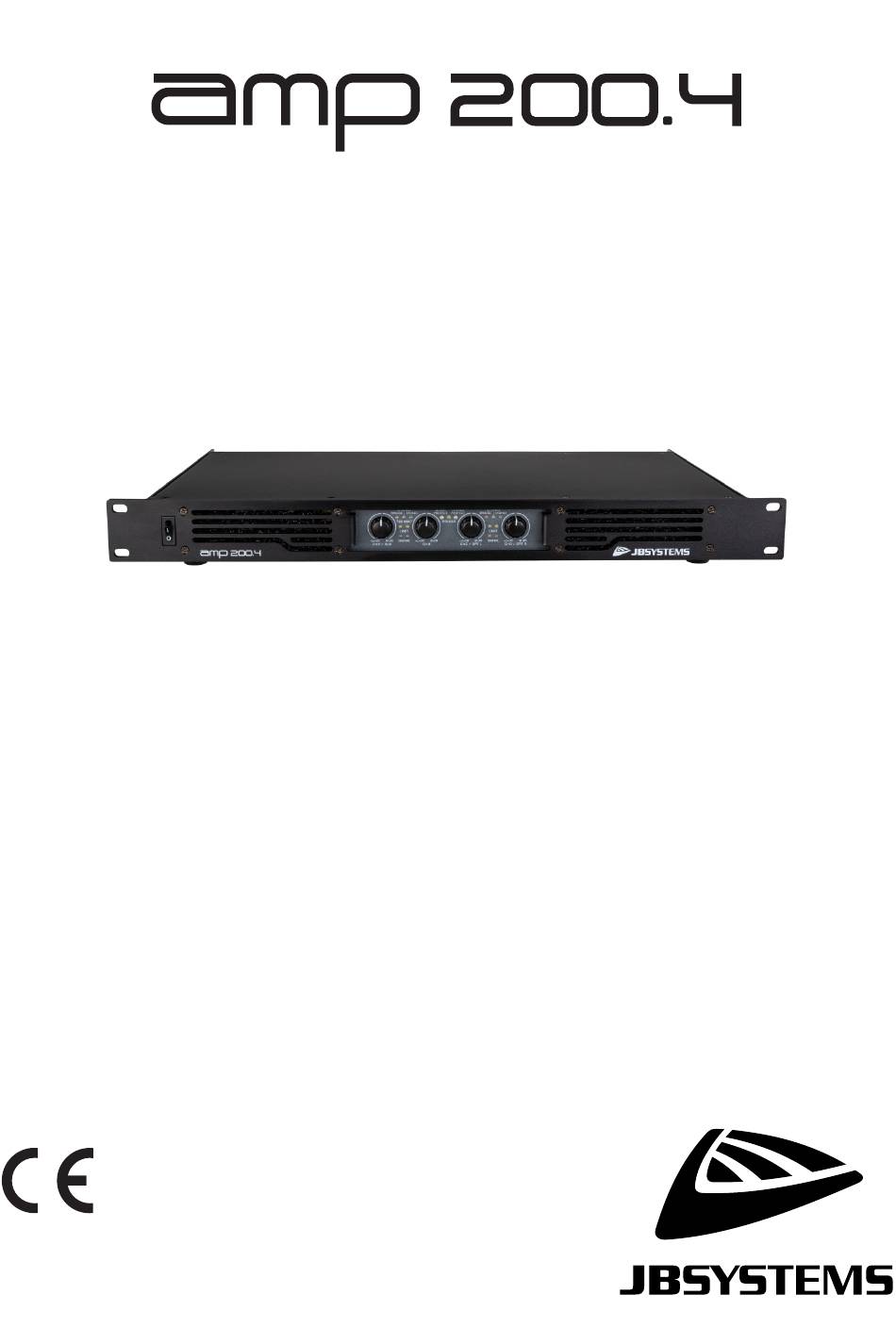

- Seite 1 DEUTSCH Bedienungsanleitung Other languages can be downloaded from: WWW.JB-SYSTEMS.EU Version: 1.0...
-
Seite 3: Eigenschaften
DEUTSCH BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG Vielen Dank, dass Sie sich für dieses Produkt von JB Systems ® entschieden haben. Um alle Möglichkeiten voll ausschöpfen zu können, lesen Sie bitte diese Bedienungsanleitung sehr sorgfältig durch. EIGENSCHAFTEN • Professioneller 4-Kanal-Leistungsverstärker in einem extrem kompakten 19" 1U-Gehäuse (H: 44mm) •... - Seite 4 Luftfeuchtigkeit ausgesetzt ist. • Wenn Sie das Gerät über einen längeren Zeitraum in der Nähe von Wärmequellen wie Verstärkern, Scheinwerfern usw. aufstellen und verwenden, wird die Leistung beeinträchtigt und das Gerät kann sogar beschädigt werden. JB SYSTEMS AMP 200.4 ®...
-
Seite 5: Funktionen (Vorderseite)
• Wenn die Temperatur der Endstufe zu hoch wird. • Im Falle eines technischen Defekts: Gleichstromschutz, Überlast, Kurzschluss, ... • Beim Ausschalten des Verstärkers leuchtet die "Schutz-LED" kurzzeitig auf. 7. VERSTÄRKUNGSREGELUNG CHA: • BRIDGE-Modus: dient zur Steuerung des Pegels von Kanal A. JB SYSTEMS AMP 200.4 ®... -
Seite 6: Funktionen (Rückseite)
• Im MONO- oder STEREO-Modus: 1+ = positive (rote) Leitung, 1- = negative (schwarze) Leitung • Im BRIDGE-Modus: NICHT verwendet 21. GROUND LIFT: wird verwendet, um eventuelle Erdschleifen zu unterbrechen und damit Brummgeräusche zu beseitigen JB SYSTEMS AMP 200.4 ®... -
Seite 7: Bedienungshinweise
IN.A→ OUT.A = 100Wrms @ 8Ω ~ 200Wrms @ 4ohm IN.B→ OUT.B = 100Wrms @ 8Ω ~ 200Wrms @ 4ohm IN.C→ OUT.C = 100Wrms @ 8Ω ~ 200Wrms @ 4ohm IN.D→ OUT.D = 100Wrms @ 8Ω ~ 200Wrms @ 4ohm JB SYSTEMS AMP 200.4 ®... - Seite 8 • Stellen Sie sicher, dass ein Musiksignal am Eingang anliegt. • Schalten Sie den Verstärker ein (1) • Stellen Sie die Verstärkungsregler (7 und 9) auf den gewünschten Pegel ein (die Regler 8 und 10 werden nicht verwendet). 2-KANAL-BRIDGE MODUS: JB SYSTEMS AMP 200.4 ®...
- Seite 9 IN.C + IN.D→ OUT.A = Subwoofer = 1x 400W @ 8 ohm. Achtung: Lasten unter 8Ω sind NICHT erlaubt WICHTIG: Die Verkabelung des CH.A-Subwoofer-Anschlusses im Bridge-Modus ist UNTERSCHIEDLICH! Prüfen Sie die Informationen über die Verkabelung des Lautsprecherausgangs unten. JB SYSTEMS AMP 200.4 ®...
-
Seite 10: Technische Daten
AC220V~240V / 50Hz~60Hz Abmessungen (mm): 483 x 44 x 240 (19"/1U) Gewicht: 4,7 kg Alle Informationen können ohne vorherige Ankündigung geändert werden. Sie können die neueste Version dieses Benutzerhandbuchs auf unserer Website herunterladen: www.jb- systems.eu JB SYSTEMS AMP 200.4 ®...
