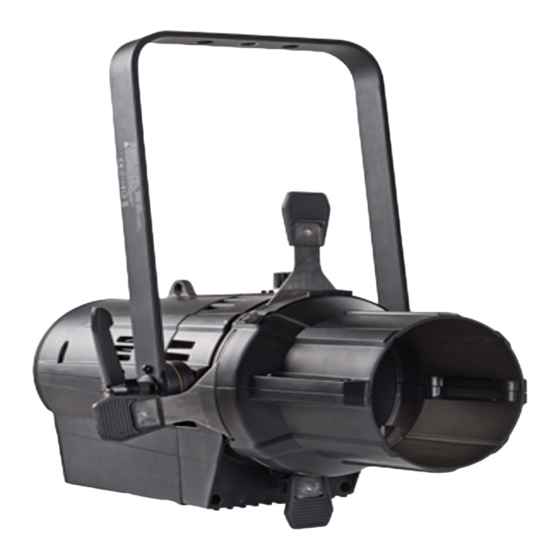

Expolite LED Profile XAL Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

LED Profile XAL
Bedienungsanleitung
Eigenschaften
Bedienelemente
Steuerung
Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries
User Manual
Art.Nr.: led22960
Specifications
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2018-42-11
Menu
Control

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Expolite LED Profile XAL

Inhaltszusammenfassung für Expolite LED Profile XAL

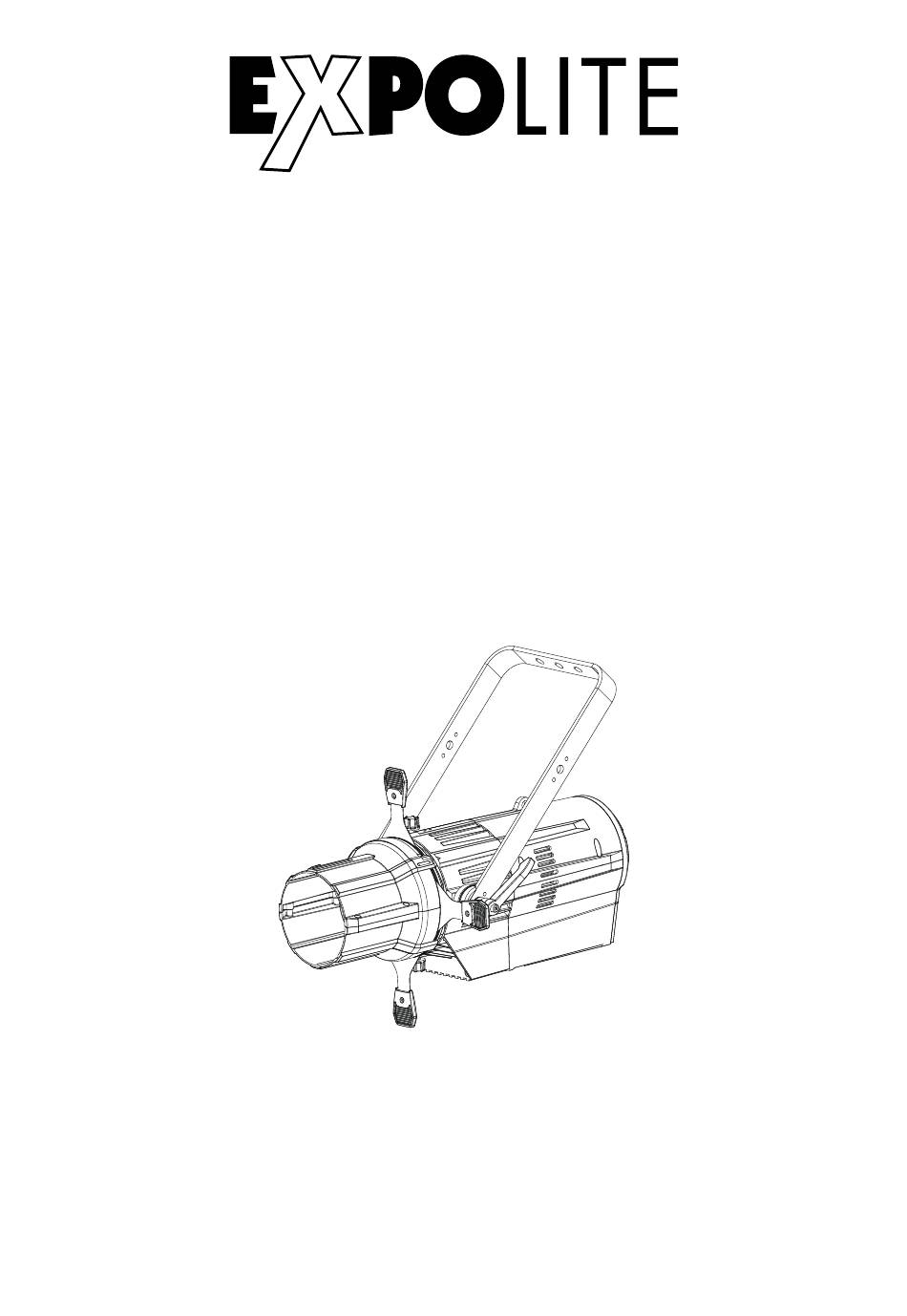

  • Seite 1 LED Profile XAL Bedienungsanleitung User Manual Art.Nr.: led22960 Specifications Eigenschaften Menu Bedienelemente Control Steuerung Bedienungsanleitung bitte aufbewahren Änderungen sind ohne Ankündigung möglich. Changes are possible without prior notice. Keep this Manual for later queries Rev. 2018-42-11...
  • Seite 2 Die beiliegenden Bedienhinweise für Expolite Geräte sind Bestandteil dieser Bedienungs- anleitung. Lesen Sie diese sorgfältig, bevor Sie das Gerät in Betrieb nehmen. The enclosed General Information for Expolite Units are part of these user manual. Read them carefully before operating the device. FOCON SHOWTECHNIC...

  • Seite 3: Inhaltsverzeichnis

    Inhalt - Content Inhalt - Content Seite / Page Lieferumfang D-04 Technische Daten D-05 Abmessungen D-06 Installation D-07 Bedienung D-08 Steuerung mit DMX512 D-14 Delivery E-20 Product Information E-21 Dimensions E-22 Installation E-23 Operation E-24 Using DMX512 Controller E-29...

  • Seite 4: Lieferumfang

    - Expolite LED Profile XAL - Anschlusskabel für Spannungsversorgung - Bedienhinweise für Expolite Geräte - Bedienungsanleitung Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend an Ihren Vertriebspartner. D-04...

  • Seite 5: Technische Daten D

    Technische Daten Spannungsversorgung 100V - 240V AC 50/60Hz Maximale Leistungsaufnahme 300W Abmessungen 702 x 301 x 233mm Gewicht 10,3kg Anschlüsse Power In/Out | DMX In/Out Betriebstemperatur -0°C - 45°C Luftfeuchtigkeit < 98% Schutzklasse IP 20 Gehäuse Aluminium-Strangpressprofil LEDs ca. 230W RGBAL 5in1 LED Treiberstrom 1,5A Abstrahlwinkel...

  • Seite 6: Abmessungen

    Abmessungen 301.00 42,7752 33,0746 233.00 700.00 99,4451 D-06...
  • Seite 7 Installation Montage Hängend Das Gerät kann am Haltebügel hängend montiert werden. Geräte müssen entsprechend der jeweils gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen Herabfallen versehen werden. Stehend Das Gerät kann stehend betrieben werden. Hierfür ist eine entsprechende Halterung (zum Beispiel ein Bodenstativ) notwendig.

  • Seite 8: Bedienung

    Bedienung Bedienelemente am Gerät MENU - Taste: Eine Menüebene aufwärts In gewähltes Menü springen; Eingabe bestätigen ENTER-Taste: UP-Taste: Aufwärts blättern; Wert erhöhen DOWN-Taste Abwärts blättern; Wert verringern MENU ENTER DOWN Menüstruktur MENU R.(0 - 255) PERSON STATIC HSIC G.(0 - 255) GREEN BLUE B.(0 - 255)
  • Seite 9 MENU PERSON HSIC HSIC PERSON CALIB.C WHITE WH.01 2700K WH.02 3000K WH.13 10000K PERSON INFO VERSION 3503Axxxxxxx **** LABEL LED PROFILE XAL **** D-09...
  • Seite 10 DMX-Adresse einstellen MENU D.(001 - 512) PERSON ADDRESS HSIC Im Menü wird im Punkt ADDRESS die DMX-Startadresse des Gerätes eingestellt. Diese bleibt auch bei dem Wechsel der Personality erhalten. DMX-Kanalbelegung einstellen MENU HSIC PERSONALITY PERSON SIMPLE COLOR 8BIT COLOR 16BIT Im Menü...
  • Seite 11 Runmode auswählen MENU RUN MODE PERSON HSIC HSIC SLAVE Im Menü RUN MODE wird der Betriebsmodus eingestellt. Für den Betrieb an einem DMX-Kontroller muss DMX aktiviert werden. Im Modus SLAVE wird das Gerät von einem Master-Gerät gesteuert. Verschiedene Einstellungen MENU PERSON SETTING UPLOAD...
  • Seite 12 VERSION PERSON 3503Axxxxxxxxx **** LABEL LED PROFILE XAL **** Im Info-Menü (INFO), Untermenü VERSION wird die z.Zt. installierte Firmwareversion des Gerätes angezeigt. Im Untermenü RDM wird unter UID die RDM-Identifikationsnummer des Gerätes angezeigt. Unter LABEL kann die Bezeichnung des Scheinwerfers überprüft werden.

  • Seite 13: Steuerung Mit Dmx512 D

    Steuerung mit DMX512 DMX-Kanalbelegung Dieses Gerät verfügt über verschiedene DMX-Personalities. Bei diesen werden unterschiedlich viele DMX-Kanäle belegt und die Reaktion des Gerätes unterscheidet sich entsprechend. Es sind 5 DMX-Personalities (6-/8-/10-/11-/17-Kanäle) wählbar. Durch Änderungen in der Gerätesoftware kann es zu weiteren oder geänderten Funktionen kommen. Auf der Website steht das aktuellste Dokument „DMX-Channels“...
  • Seite 14 SIMPLE 0-255 Master Dimmer 0-255 0-255 Green 0-255 Blue 0-255 Lime 0-255 Amber Strobe No Function 10-99 Strobe (Slow to fast) 100-109 No Function 110-179 Lightning Strobe 180-189 No Function 190-255 Random Strobe Dimmer Speed No Function 10-29 30-69 Dim1 70-129 Dim2 130-189...
  • Seite 15 0-255 Master Dimmer 0-10 No Function 11-30 2700K 31-50 3000K 51-70 3200K 71-90 3500K 91-110 4000K 111-130 4200K 131-150 4500K 151-170 5600K 171-190 6000K 191-210 6500K 211-230 7200K 231-255 8000K Strobe No Function 10-99 Strobe (Slow to fast) 100-109 No Function 110-179 Lightning Strobe 180-189...
  • Seite 16 COLOR 8BIT 0-255 Master Dimmer 0-255 0-255 Green 0-255 Blue 0-255 Lime 0-255 Amber Preset Colour 0-10 No Function 11-20 L106 21-30 31-40 L194 41-50 51-60 L019 61-70 71-80 81-90 91-100 L213 101-110 R377 111-120 121-130 L202 131-140 L328 141-150 R3314 151-160 L101...
  • Seite 17 Strobe No Function 10-99 Strobe (Slow to fast) 100-109 No Function 110-179 Lightning Strobe 180-189 No Function 190-255 Random Strobe Dimmer Speed No Function 10-29 30-69 Dim1 70-129 Dim2 130-189 Dim3 190-255 Dim4 Fan Speed No Function 10-80 Live 81-160 Studio 161-240 Power...
  • Seite 18 COLOR 16BIT 0-255 Master Dimmer 0-255 Master Dimmer Fine 0-255 0-255 Red Fine 0-255 Green 0-255 Green Fine 0-255 Blue 0-255 Blue Fine 0-255 Lime 0-255 Lime Fine 0-255 Amber 0-255 Amber Fine Preset Colour 0-10 No Function 11-20 L106 21-30 31-40 L194...
  • Seite 19 Strobe No Function 10-99 Strobe (Slow to fast) 100-109 No Function 110-179 Lightning Strobe 180-189 No Function 190-255 Random Strobe Dimmer Speed No Function 10-29 30-69 Dim1 70-129 Dim2 130-189 Dim3 190-255 Dim4 Fan Speed No Function 10-80 Live 81-160 Studio 161-240 Power...

  • Seite 20: Delivery E

    Delivery - Expolite LED Profile XAL - Power connection cable - General Information for Expolite Units - User Manual Expolite devices are carefully checked before shipment. If the delivery is not complete, please contact your distributor immediately. E-20...

  • Seite 21: Product Information E

    Product Information Voltage 100V - 240V AC 50/60Hz Power Consumption 300W Dimensions 702 x 301 x 233mm Weight 10,3kg Connectors Power In/Out | DMX In/Out Ambient Temperature -0°C - 45°C Humidity < 98% Protection IP 20 Housing Extruded Aluminium Housing LEDs ca.
  • Seite 22 Dimensions 301.00 42,7752 33,0746 233.00 700.00 99,4451 E-22...

  • Seite 23: Installation E

    Installation Mounting Hanging The fixture can be mounted in a hanging position using the mounting bracket. Fixture must be safe mounted in accordance with the relevant regulations and provided with a safetycord to prevent falling. Standing The fixture can be mounted in an upright or sitting position. An appropriate attachment (e.g.

  • Seite 24: Operation E

    Operation Display Operation MENU: Return to previous menu ENTER: Enter currently selected menu Scroll Up, Increase value Scroll down: Decrease value DOWN: MENU ENTER DOWN Menu Map MENU R.(0 - 255) PERSON STATIC HSIC G.(0 - 255) GREEN BLUE B.(0 - 255) HSIC A.(0 - 255) HSIC...
  • Seite 25 MENU PERSON HSIC HSIC PERSON CALIB.C WHITE WH.01 2700K WH.02 3000K WH.13 10000K PERSON INFO VERSION 3503Axxxxxxx **** LABEL LED PROFILE XAL **** E-25...
  • Seite 26 Setting DMX-Address MENU D.(001 - 512) PERSON ADDRESS HSIC The DMX start address of the fixture is set in the menu ADDRESS. This is retained even when changing the personality. Setting DMX-Personality MENU HSIC PERSONALITY PERSON SIMPLE COLOR 8BIT COLOR 16BIT The personality is set in the menu PERSONALITY.
  • Seite 27 Choose Run Mode MENU RUN MODE HSIC PERSON HSIC SLAVE The operating mode is set in menu RUN. For operation on a DMX-controller DMX needs to be set. SLAVE sets the fixture into slave mode. Miscellaneous Settings MENU PERSON SETTING UPLOAD HSIC SEND...
  • Seite 28 PERSON 3503Axxxxxxxxx **** LABEL LED PROFILE XAL **** In the info menu (INFO), submenu VERSION the currently installed firmware version is shown. In the submenu RDM, submenu UID the RDM-ID and in the submenu LABEL the model name of the fixture can be found.

  • Seite 29: Using Dmx512 Controller E

    Using DMX512 Control DMX-Channel assignment This device has several DMX personalities. In each personality a different number of DMX channels is used and the reaction of the device differs accordingly. There are five DMX personalities with 6, 8, 10, 11 and 17 channels selectable. Because of changes in the firmware of the fixture, functions can be added or changed.
  • Seite 30 SIMPLE 0-255 Master Dimmer 0-255 0-255 Green 0-255 Blue 0-255 Lime 0-255 Amber Strobe No Function 10-99 Strobe (Slow to fast) 100-109 No Function 110-179 Lightning Strobe 180-189 No Function 190-255 Random Strobe Dimmer Speed No Function 10-29 30-69 Dim1 70-129 Dim2 130-189...
  • Seite 31 0-255 Master Dimmer 0-10 No Function 11-30 2700K 31-50 3000K 51-70 3200K 71-90 3500K 91-110 4000K 111-130 4200K 131-150 4500K 151-170 5600K 171-190 6000K 191-210 6500K 211-230 7200K 231-255 8000K Strobe No Function 10-99 Strobe (Slow to fast) 100-109 No Function 110-179 Lightning Strobe 180-189...
  • Seite 32 COLOR 8BIT 0-255 Master Dimmer 0-255 0-255 Green 0-255 Blue 0-255 Lime 0-255 Amber Preset Colour 0-10 No Function 11-20 L106 21-30 31-40 L194 41-50 51-60 L019 61-70 71-80 81-90 91-100 L213 101-110 R377 111-120 121-130 L202 131-140 L328 141-150 R3314 151-160 L101...
  • Seite 33 Strobe No Function 10-99 Strobe (Slow to fast) 100-109 No Function 110-179 Lightning Strobe 180-189 No Function 190-255 Random Strobe Dimmer Speed No Function 10-29 30-69 Dim1 70-129 Dim2 130-189 Dim3 190-255 Dim4 Fan Speed No Function 10-80 Live 81-160 Studio 161-240 Power...
  • Seite 34 COLOR 16BIT 0-255 Master Dimmer 0-255 Master Dimmer Fine 0-255 0-255 Red Fine 0-255 Green 0-255 Green Fine 0-255 Blue 0-255 Blue Fine 0-255 Lime 0-255 Lime Fine 0-255 Amber 0-255 Amber Fine Preset Colour 0-10 No Function 11-20 L106 21-30 31-40 L194...
  • Seite 35 Strobe No Function 10-99 Strobe (Slow to fast) 100-109 No Function 110-179 Lightning Strobe 180-189 No Function 190-255 Random Strobe Dimmer Speed No Function 10-29 30-69 Dim1 70-129 Dim2 130-189 Dim3 190-255 Dim4 Fan Speed No Function 10-80 Live 81-160 Studio 161-240 Power...
  • Seite 36 © 2018 by Focon Showtechnic Vertriebsgesellschaft mbH...
