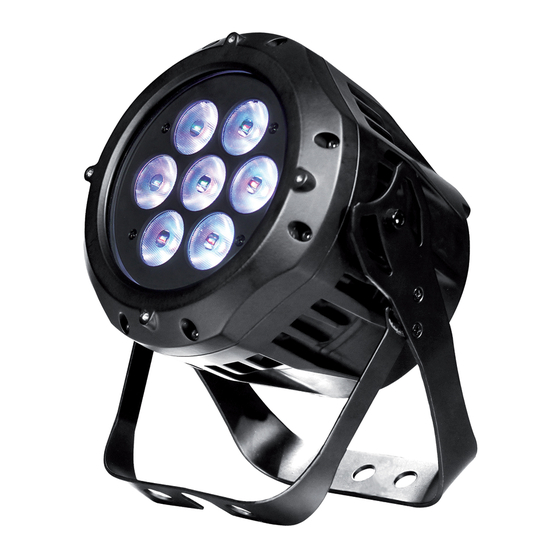

TourLED 21 CM
MKII
Bedienungsanleitung
Bedienungsanleitung bitte aufbewahren.
t
t
LED
0.2m
40°C
150°C
a
c
1 Allgemeine Produktinformationen
1.1
IP 20: led22075
IP 66: led22080
Technische Daten
LED MODULE
Umgebungs
Model
Type
Spannung
Temperatur
R:3Wx7
¢
G:3Wx7
B:3Wx7
AC100~240V
-20~45
50/60Hz
R:3Wx7
¢
G:3Wx7
B:3Wx7
D 02
Abmessungen
Leistg
kgt
IP
in mm
in W
IP2X
220x175x258
27
3.5
220x175x228
IP66
