Tour-Blinder 400 DTR
Bedienungsanleitung
Eigenschaften
Bedienelemente
Steuerung
Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries
User Manual
Art.Nr.: led80060
Specifications
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2018-36-21
Menu
Control

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Expolite Tour-Blinder 400 DTR

Inhaltszusammenfassung für Expolite Tour-Blinder 400 DTR

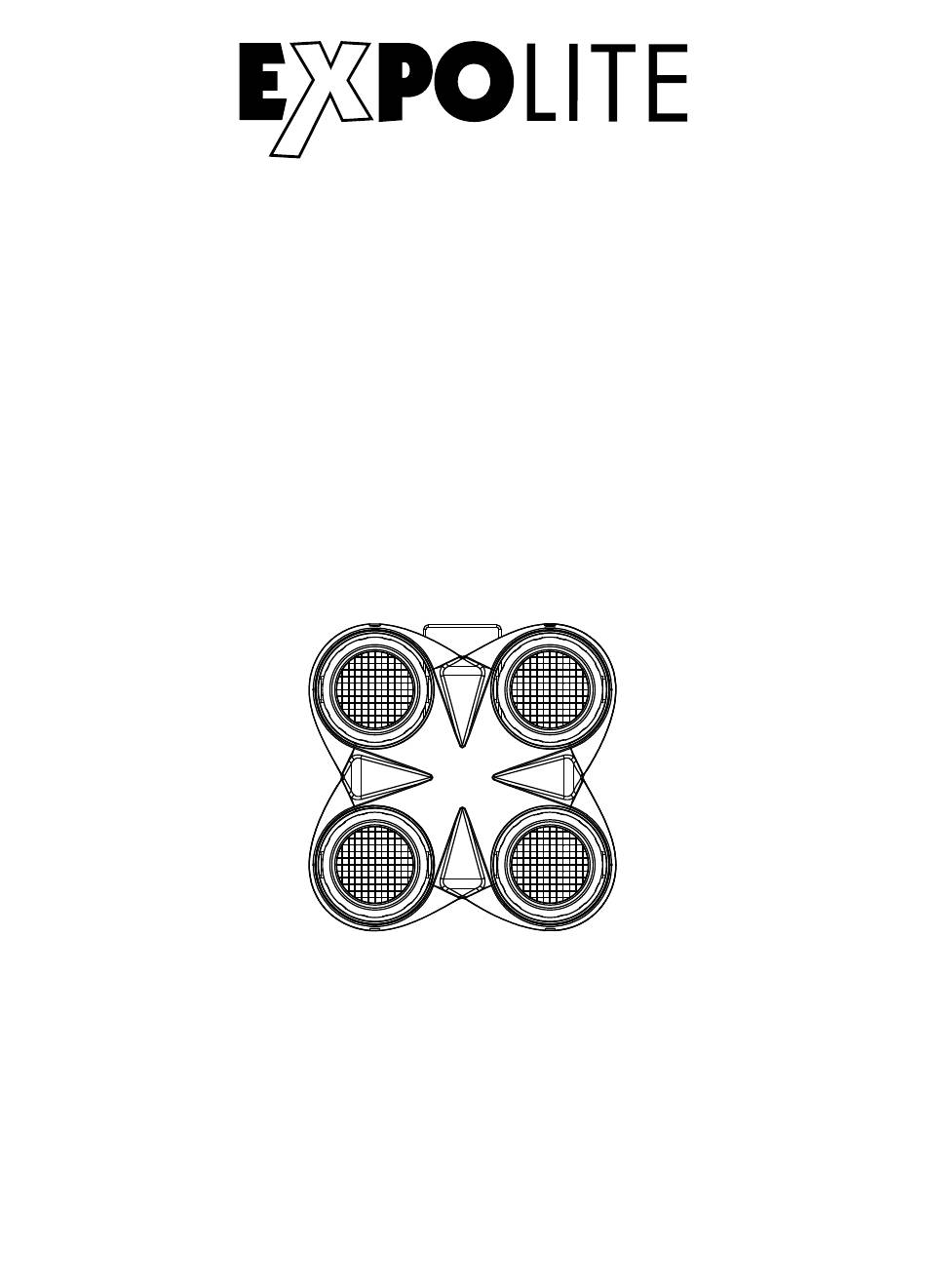

  • Seite 1 Tour-Blinder 400 DTR Bedienungsanleitung User Manual Art.Nr.: led80060 Specifications Eigenschaften Menu Bedienelemente Control Steuerung Bedienungsanleitung bitte aufbewahren Änderungen sind ohne Ankündigung möglich. Changes are possible without prior notice. Keep this Manual for later queries Rev. 2018-36-21...
  • Seite 2 Die beiliegenden Bedienhinweise für Expolite Geräte sind Bestandteil dieser Bedienungs- anleitung. Lesen Sie diese sorgfältig, bevor Sie das Gerät in Betrieb nehmen. The enclosed General Information for Expolite Units are part of these user manual. Read them carefully before operating the device. FOCON SHOWTECHNIC...

  • Seite 3: Inhaltsverzeichnis

    Inhalt - Content Inhalt - Content Seite / Page Lieferumfang D-04 Technische Daten D-05 Abmessungen D-06 Installation D-07 Bedienung D-08 Steuerung mit DMX512 D-11 Delivery E-14 Product Information E-15 Dimensions E-16 Installation E-17 Operation E-18 Using DMX512 Controler E-21...

  • Seite 4: Lieferumfang

    - Expolite TourBlinder 400 DTR - Zubehör Quicklock Montagebügel - Anschlusskabel für Spannungsversorgung - Bedienhinweise für Expolite Geräte - Bedienungsanleitung Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend an Ihren Vertriebspartner. D-04...

  • Seite 5: Technische Daten D

    4 x 100W 3000K** + 4 x 10W Amber Abstrahlwinkel 60° Steuerung Stand-Alone / DMX512 DMX-Kanäle 1 - 14 (1/3/9/13/14) * Siehe Allgemeine Bedienhinweise für Expolite Geräte - Hinweise zu Kondenswasserbildung im Geräteinneren ** Toleranzbereich der Farbtemperatur entsprechend Herstellerangabe +/- 10% D-05...

  • Seite 6: Abmessungen

    Abmessungen D-06...
  • Seite 7 Installation Montage Hängend Das Gerät kann in jeder beliebigen Position verwendet werden. An dem Montagebügel sind Bohrungen vorhanden, durch die gängige Halterungen sicher montiert werden können. Geräte müssen entsprechend der jeweils gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen herabfallen versehen werden.

  • Seite 8: Bedienung

    Bedienung Bedienelemente am Gerät Menüstruktur MENU 1 - 512 Address DMX Address Setting Config Mode Channel Mode Channel 1CH Channel 3CH Channel 9CH Channel 13CH Channel 14CH Keep Screen On Disable Enable Keep DMX Data Enable Disable Fast Dimmer Enable Disable Temperature System Info...

  • Seite 9: Dmx-Adresse Einstellen

    DMX-Adresse einstellen MENU Address DMX Address Setting 1 - 512 Im Menü wird im Punkt Address\DMX Address Setting die DMX-Startadresse des Gerätes eingestellt. Diese bleibt auch bei dem Wechsel des Channel Modes erhalten. DMX-Kanalbelegung einstellen MENU Channel 1CH Config Mode Channel Mode Channel 3CH Channel 9CH...

  • Seite 10: Sonstige Einstellungen

    Sonstige Einstellungen MENU System Info Temperature Head 1 Head 2 Head 3 Head 4 Body Led All On Disable Enable Auto Test Auto Mode 1 Auto Mode 2 Auto Mode 3 LED (Warm) White 0 - 255 Led Test 0 - 255 LED Amber 0 - 255 0 - 255...

  • Seite 11: Steuerung Mit Dmx512 D

    Steuerung mit DMX512 DMX-Kanalbelegung Dieses Gerät verfügt über verschiedene DMX-Personalities. Bei diesen werden unterschiedlich viele DMX-Kanäle belegt und die Reaktion des Gerätes unterscheidet sich entsprechend. Es sind 5 DMX-Personalities (1-/3-/9-/13-/14-Kanäle) wählbar. Durch Änderungen in der Gerätesoftware kann es zu weiteren oder geänderten Funktionen kommen. Auf der Website steht das aktuellste Dokument „DMX-Channels“...
  • Seite 12 13Ch Mode 0-255 Master Dimmer 0-255 Fine Master Dimmer Strobe No Function 0-10 Strobe (slow to fast) 11-240 Ramdom Strobe (fast to slow) 241-255 0-255 Warm White 1 0-255 Amber 1 0-255 Warm White 2 0-255 Amber 2 0-255 Warm White 3 0-255 Amber 3 0-255...
  • Seite 13 Auto Mode 0-35 No Function 36-41 Tungsten Effect 42-71 Round Up 72-107 Round Down 108-143 Round Up & Down 144-215 8-Colours 216-255 Random Effect Dimmer Mode 0-63 Linear 64-127 Square 128-191 Invert Square 192-255 S-Curve Dimmer Speed 0-254 No Tungsten Effect Tungsten Effect D-13...

  • Seite 14: Delivery E

    - Expolite Tour-Blinder 400 DTR - Accessory quicklock assembly frame - Power connection cable - General Information for Expolite Units - User Manual Expolite devices are carefully checked before shipment. If the delivery is not complete, please contact your distributor immediately. E-14...

  • Seite 15: Product Information E

    4 x 100W 3000K** + 4 x 10W Amber Optics 60° Control Stand-Alone / DMX512 DMX-Channels 1 - 14 (1/3/9/13/14) * take note to General Informations for Expolite Units - Notes for Condensation inside Housing ** Tolerance in colour temperature according to LED manufacturer +/- 10% E-15...
  • Seite 16 Dimensions E-16...

  • Seite 17: Installation E

    Installation Mounting Hanging The device can be used in any position. On the mounting bracket are holes available, for attaching standard brackets. Units must be safe mounted in accordance with the relevant regulations and provided with a safetycord to prevent falling. For this purpose, an eyelet for Safeties is attached to the device. NOTE The LED module can be operated in any position.

  • Seite 18: Operation E

    Operation Display Operation Return to previous menu Enter currently selected menu Scroll up, Increase value Scroll down, Decrease value Menu Map MENU 1 - 512 Address DMX Address Setting Config Mode Channel Mode Channel 1CH Channel 3CH Channel 9CH Channel 13CH Channel 14CH Keep Screen On Disable...
  • Seite 19 Setting DMX-Address MENU Address DMX Address Setting 1 - 512 The DMX start address of the fixture is set in the menu Address\DMX Address Setting. This is retained even when changing the Channel Mode. Setting DMX-Channels MENU Channel 1CH Config Mode Channel Mode Channel 3CH Channel 9CH...
  • Seite 20 Miscellaneous MENU System Info Temperature Head 1 Head 2 Head 3 Head 4 Body Led All On Disable Enable Auto Test Auto Mode 1 Auto Mode 2 Auto Mode 3 LED (Warm) White 0 - 255 Led Test 0 - 255 LED Amber 0 - 255 Strobe...

  • Seite 21: Using Dmx512 Controler E

    Using DMX512 Control DMX-Channel assignment This device has several DMX personalities. In each personality a different number of DMX channels is used and the reaction of the device differs accordingly. There are five DMX personalities with 1, 3, 9, 13, and 14 channels selectable. Because of changes in the firmware of the fixture, functions can be added or changed.
  • Seite 22 13Ch Mode 0-255 Master Dimmer 0-255 Fine Master Dimmer Strobe No Function 0-10 Strobe (slow to fast) 11-240 Ramdom Strobe (fast to slow) 241-255 0-255 Warm White 1 0-255 Amber 1 0-255 Warm White 2 0-255 Amber 2 0-255 Warm White 3 0-255 Amber 3 0-255...
  • Seite 23 Auto Mode 0-35 No Function 36-41 Tungsten Effect 42-71 Round Up 72-107 Round Down 108-143 Round Up & Down 144-215 8-Colours 216-255 Random Effect Dimmer Mode 0-63 Linear 64-127 Square 128-191 Invert Square 192-255 S-Curve Dimmer Speed 0-254 No Tungsten Effect Tungsten Effect E-23...
  • Seite 24 © 2018 by Focon Showtechnic Vertriebsgesellschaft mbH...
