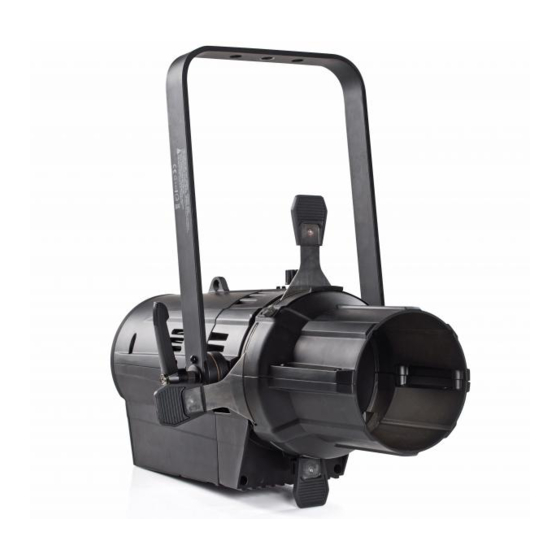

- Seite 1 LED-PROFILE XAL BEDIENUNGSANLEITUNG FÜR LED22960 LED-PROFILE XAL USER MANUAL FOR LED22960...
-
Seite 2: Produkteigenschaften
PRODUKTEIGENSCHAFTEN TECHNISCHE DATEN Spannung 100-240V AC @ 50/60Hz Leistungsaufnahme 300 Watt RGBAL 5in1 Betriebstemperatur 0° - 40° C Schutzklasse IP 20 Breite 645 mm Tiefe 222 mm Höhe 301 mm Gewicht 8,30 kg (ohne Linsenbus) 645 mm... -
Seite 3: Sicherheitshinweise
SICHERHEITSHINWEISE LESEN SIE VOR DER INBETRIEBNAHME IMMER DIE BEDIENUNGS- ANLEITUNG. STELLEN SIE SICHER, DASS DER AM GERÄT ANGEGE- BENE WERT FÜR DIE NETZSPANNUNG DEM DER VERSORGUNGS- SPANNUNG VOR ORT ENTSPRICHT. Dieses Produkt darf nur von qualifiziertem Fachpersonal installiert werden. Arbeiten am Gerät dürfen nur von qualifizierten Servicekräften vorgenommen werden. -
Seite 4: Schutz Gegen Fremdkörper Und Wasser
SCHUTZ GEGEN FREMDKÖRPER UND WASSER Für Geräte mit Schutz gegen Fremdkörper und Wasser nach IP-Code Die Schutzart eines Gerätes wird anhand genormter Prüfverfahren festgestellt. Zur Einordnung der Schutzart wird der IP-Code be- nutzt. Dieser setzt sich aus den Buchstaben IP und zwei Kennzif- fern zusammen. - Seite 5 TEMPORÄRER BETRIEB Grundsätzlich ist Veranstaltungsequipment immer für den vorübergehenden Einsatz konzipiert, der einer repräsentativen Anwendung für Eventbeleuchtung entspricht. Hierzu zählen Kon- zerte, Festivals, Einsätze in Spielstätten wie Theatern, Clubs und Diskotheken oder vergleichbare Venues. Ein Dauerbetrieb, besonders unter Außenbedingungen oder eine dauerhafte bauliche Anbringung im Außenbereich kann zu Einschränkungen in der Funktion sowie vorzeitiger Ermüdung der Dichtungen, Kabel und Oberflächenbeschichtung führen.
-
Seite 6: Installation
INSTALLATION BEFESTIGUNG HÄNGEND: Das Gerät kann an dem Haltebügel hängend montiert werden. Hierzu muss eine geeignete Befestigung wie eine Traversenschelle benutzt werden. Bitte achten Sie auf geltende Vorschriften zur Sicherung wie das Anschlagen eines Sicherungsseiles. STROMVERSORGUNG Bei 220~240V: maximal 7 Geräte in Reihe Bei 110~120V: maximal 3 Geräte in Reihe HINWEIS! Wenn das Signalkabel zwischen dem DMX-Kontroller und den... -
Seite 7: Bedienung
DISPLAYMENÜ BEDIENUNG Menu: Weiter zum nächsten Menü. Enter: Auswahl des aktuellen Punktes. Down: Scrollen durch das Menü oder senken von Werten Scrollen durch das Menü oder erhöhen von Werten. MENÜSTRUKTUR STAT R. (0-255) MENÜ G. (0-255) GREEN BLUE B. (0-255) AMBER A. - Seite 8 SETTING ***** UPLOAD **** SEND RESET **** RESET COLOR RGBTOW DIMMER DIM4 DIM3 DIM2 DIM1 SEND DMX ERROR SAVE BLACK PERFORM LIVE STUDIO POWER PWM_RATE 600 HZ 1200 HZ 2000 HZ 4000 HZ 6000 HZ 25000 HZ FULL POWER CCT 3200 K 4200 K 5600 K...
-
Seite 9: Statische Farbe Einstellen
STATISCHE FARBE EINSTELLEN Im Menü STATIC wird aus den Farbwerten sowie Zoom und Strobe anhand der DMX-Werteskala (0 - 255) eine statische Szene einge- stellt. MENÜ MENÜ STAT R. (0-255) GREEN G. (0-255) BLUE B. (0-255) AMBER A. (0-255) LIME L. -
Seite 10: Run Mode
RUN MODE Im RUN-MODE Menü wird die Betriebsweise des Gerätes festge- legt. DMX: Das Gerät reagiert auf Eingaben durch einen DMX-Kontroller SLAVE: Das Gerät folgt einem Gerät im Static oder Auto Mode, wenn es durch XLR-Kabel verbunden ist. HINWEIS: GERÄTE IM AUTO ODER STATIC MODE SENDEN SIGNA- LE AUF DEN XLR- ANSCHLÜSSEN UND KÖNNEN DMX STÖREN. - Seite 11 SEND überträgt benutzerdefinierte Progamme an Slavegeräte. Im Menüpunkt DMX ERROR wird mit SAVE oder BLACK festgelegt, wie das Gerät sich bei Störung des DMX-Signals verhalten soll. Im PERFORM Menü wird die Lüfterregelung eingestellt. LIVE regelt den Lüfter für eine ausgewogene Performance gegen- über dem Lüftergeräusch.
-
Seite 12: Balance Und Korrektureinstellungen Im Displaymenü
PASSWORTSCHUTZ Im Menü unter KEY wird eingestellt, ob eine Passworteingabe für Menüänderungen abgefragt wird. Bei ON sperrt sich das Menü nach 30 Sekunden oder beim Einschalten des Gerätes. HINWEIS: DAS WERKSEITIGE PASSWORT LAUTET: UP+DOWN+UP+DOWN+ENTER MENÜ MENÜ BALANCE UND KORREKTUREINSTELLUNGEN IM DISPLAYMENÜ Im MENU unter CALIB.C in die Korrektureinstellungen gehen. -
Seite 13: Steuerung Mit Dmx512 Kontroller
STEUERUNG MIT DMX512 KONTROLLER KANALBELEGUNG Dieses Produkt hat verschiedene DMX-Modi. Siehe Personality. HSIC DMX KANAL WERT FUNKTION 0ó255 INTENSITY 0ó255 0ó255 HUE FINE SATURATION 0ó255 0ó10 NO FUNCTION 11ó30 2700K 31ó50 3000K 51ó70 3200K 71ó90 3500K 91ó110 4000K 4200K 111ó130 131ó150 4500K 151ó170... - Seite 14 SIMPLE DMX KANAL WERT FUNKTION 0ó255 MASTER DIMMER 0ó255 0ó255 GREEN BLUE 0ó255 LIME 0ó255 0ó255 AMBER STROBE 0ó9 NO FUNCTION 10ó29 STROBE FROM SLOW TO FAST (0-25HZ) NO FUNCTION 30ó69 70ó129 LIGHTNING STROBE 130ó189 NO FUNCTION 190ó255 RANDOM STROBE DIMMER SPEED 0ó9 NO FUNCTION...
- Seite 15 DMX KANAL WERT FUNKTION 0ó255 MASTER DIMMER PRESET COLOR 0ó10 NO FUNCTION 11ó20 L106 21ó30 L194 31ó40 41ó50 51ó60 L019 61ó70 71ó80 81ó90 91ó100 L213 101ó110 R377 110ó120 121ó130 L202 L328 131ó140 141ó150 R3314 151ó160 L101 161ó170 L768 171ó255 FUNCTION 0ó10 NO FUNCTION 10ó30...
- Seite 16 DMX KANAL WERT FUNKTION PRESET COLOR 0ó9 NO FUNCTION 10ó99 STROBE FROM SLOW TO FAST (0-25 HZ) 100ó109 NO FUNCTION 110ó179 LIGHTNING STROBE NO FUNCTION 180ó189 190ó255 RANDOM STROBE DIMMER SPEED 0ó9 PRESET DIMMER SPEED FROM DISPLAY MENU 10ó29 30ó69 DIM1 70ó129 DIM2...
- Seite 17 COLOR 8 BIT DMX KANAL WERT FUNKTION 0ó255 MASTER DIMMER 0ó255 0ó255 GREEN BLUE 0ó255 LIME 0ó255 0ó255 AMBER PRESET COLOR 0ó10 NO FUNCTION L106 11ó20 21ó30 31ó40 L194 41ó50 51ó60 L019 61ó70 71ó80 81ó90 91ó100 L213 101ó110 R377 110ó120 121ó130 L202 L328...
- Seite 18 COLOR 8 BIT DMX KANAL WERT FUNKTION STROBE 0ó9 NO FUNCTION 10ó99 STROBE FROM SLOW TO FAST (0-25HZ) 100ó109 NO FUNCTION 110ó179 LIGHTNIN STROBE NO FUNCTION 180ó189 190ó255 RANDOM STROBE DIMMER SPEED 0ó9 PRESET DIMMER SPEED FROM DISPLAY MENU 10ó29 30ó69 DIM1 70ó129...
- Seite 19 COLOR 16 BIT DMX KANAL WERT FUNKTION 0ó255 MASTER DIMMER MASTER DIMMER FINE 0ó255 0ó255 RED FINE 0ó255 GREEN 0ó255 0ó255 GREEN FINE BLUE 0ó255 0ó255 BLUE FINE 0ó255 LIME LIME FINE 0ó255 0ó255 AMBER 0ó255 AMBER FINE PRESET COLOR 0ó10 NO FUNCTION 11ó20...
- Seite 20 COLOR 16 BIT DMX KANAL WERT FUNKTION 0ó10 NO FUNCTION 10ó30 2700 k 81ó50 3000 K 161ó70 3200 K 241ó90 3500 K 4000 K 241ó110 241ó130 4200 K 241ó150 4500 K 241ó170 5600 K 241ó190 6000 K 6500 K 241ó210 241ó230 7200 K 241ó255...
-
Seite 21: Product Specifications
PRODUCT SPECIFICATIONS TECHNICAL SPECIFICATION voltage 100-240V AC @ 50/60Hz power consumption 300 Watt RGBAL 5in1 operation temperature 0° - 40° C operation class IP 20 width 645 mm depth 222 mm height 301 mm weight 8.30 kg (without lenstube) 645 mm... -
Seite 22: Safety Warning
SAFETY WARNING This product must be installed by a qualified professional. All maintenance must be carried out by a qualified electrician. A minimum distance of 0.5 m must be maintained between the equipment and a combustible surface. The product must always be operated in a well ventilated area. DO NOT stare directly into the LED light source. - Seite 23 PROTECTION AGAINST SOLIDS AND WATER Only for IP-rated fixtures The protection level of a housing is set by apllied standards. For classification there is used the IP-Code. It contains the declaration „IP“ and two following numbers. The first number charaterises the protection against harmful effects of solids, the second is rating the waterprotection.
- Seite 24 TEMPORARY USE Eventequipment is designed for temporary use. This are typical purpose as concerts, festivals, theatre, clubs and disco use and referable venues. Longterm use, specially under outdoorconditions and fixed out- door installation can bring damage in aging materials and affect the coated surface.
-
Seite 25: Power Connections
INSTALLATION MOUNTING HANGING: The LED fixture can be mounted in a hanging position using the supporting bracket. The bracket should be secured to the mounting truss or structure using a standard mounting clamp. Please note that when hanging the unit a safety cable should also be used. -
Seite 26: Display Panel Operation
DISPLAY PANEL OPERATION DISPLAY OPERATION Menu: back Enter: enter Down: down MENU MAP STAT R. (0-255) MENU G. (0-255) GREEN BLUE B. (0-255) AMBER A. (0-255) LIME L. (0-255) STRB S. (0-255) PRESET COLOR L106 L194 L019 L213 R377 L202 L328 R3314 L101... - Seite 27 SETTING ***** UPLOAD **** SEND RESET **** RESET COLOR RGBTOW DIMMER DIM4 DIM3 DIM2 DIM1 SEND DMX ERROR SAVE BLACK PERFORM LIVE STUDIO POWER PWM_RATE 600 HZ 1200 HZ 2000 HZ 4000 HZ 6000 HZ 25000 HZ FULL POWER CCT 3200 K 4200 K 5600 K...
- Seite 28 EDIT STATIC COLOUR Combine RED, GREEN, BLUE, AMBER and LIME to create an infi- nite range of colors using DMX-Scale 0-255. Set the value of the STROBE (0-25Hz). MENÜ MENU STAT R. (0-255) GREEN G. (0-255) BLUE B. (0-255) AMBER A.
-
Seite 29: Special Settings
RUN MODE Enter the RUN MODE mode to set working mode. DMX MODE is for using the DMX512 controller to control the fixtures. SLAVE MODE is for Master-Slave operation. MENÜ MENU RUN MODE SLAVE DMX PERSONALITY Enter the PERSONALITY mode to select DMX mode: HSIC, SIMPLE, SDO, COLOR 8BIT, COLOR 16BIT. - Seite 30 DMX ERROR Choose SAVE in order to save the last DMX data incase of DMX signal error. Choose BLACK in order to blackout in case of DMX signal error. PERFORM...this setting allows the user to select the performance characteristics of the fixture. LIVE mode is the default mode which balances the requirements of output and noise.
- Seite 31 ACTIVATE THE PASSWORD Enter the KEY mode to select whether the access password is on or off. When the fixture is set as PASS ON, after 30 seconds or turn on the fixture next time, the fixture will need an access password to enter the display menu control.
-
Seite 32: Channel Assignment
USING DMX512 CONTROLLER CHANNEL ASSIGNMENT This product have four DMX512 channel configuration. HSIC DMX CHANNEL VALUE FUNCTION 0ó255 INTENSITY 0ó255 0ó255 HUE FINE SATURATION 0ó255 0ó10 NO FUNCTION 11ó30 2700K 31ó50 3000K 51ó70 3200K 71ó90 3500K 91ó110 4000K 4200K 111ó130 131ó150 4500K 151ó170... - Seite 33 SIMPLE DMX CHANNEL VALUE FUNCTION 0ó255 MASTER DIMMER 0ó255 0ó255 GREEN BLUE 0ó255 LIME 0ó255 0ó255 AMBER STROBE 0ó9 NO FUNCTION 10ó29 STROBE FROM SLOW TO FAST (0-25HZ) NO FUNCTION 30ó69 70ó129 LIGHTNING STROBE 130ó189 NO FUNCTION 190ó255 RANDOM STROBE DIMMER SPEED 0ó9 NO FUNCTION...
- Seite 34 DMX CHANNEL VALUE FUNCTION 0ó255 MASTER DIMMER PRESET COLOR 0ó10 NO FUNCTION 11ó20 L106 21ó30 L194 31ó40 41ó50 51ó60 L019 61ó70 71ó80 81ó90 91ó100 L213 101ó110 R377 110ó120 121ó130 L202 L328 131ó140 141ó150 R3314 151ó160 L101 161ó170 L768 171ó255 FUNCTION 0ó10 NO FUNCTION 10ó30...
- Seite 35 DMX CHANNEL VALUE FUNCTION PRESET COLOR 0ó9 NO FUNCTION 10ó99 STROBE FROM SLOW TO FAST (0-25 HZ) 100ó109 NO FUNCTION 110ó179 LIGHTNING STROBE NO FUNCTION 180ó189 190ó255 RANDOM STROBE DIMMER SPEED 0ó9 PRESET DIMMER SPEED FROM DISPLAY MENU 10ó29 30ó69 DIM1 70ó129 DIM2...
- Seite 36 COLOR 8 BIT DMX CHANNEL VALUE FUNCTION 0ó255 MASTER DIMMER 0ó255 0ó255 GREEN BLUE 0ó255 LIME 0ó255 0ó255 AMBER PRESET COLOR 0ó10 NO FUNCTION L106 11ó20 21ó30 31ó40 L194 41ó50 51ó60 L019 61ó70 71ó80 81ó90 91ó100 L213 101ó110 R377 110ó120 121ó130 L202 L328...
- Seite 37 COLOR 8 BIT DMX CHANNEL VALUE FUNCTION STROBE 0ó9 NO FUNCTION 10ó99 STROBE FROM SLOW TO FAST (0-25HZ) 100ó109 NO FUNCTION 110ó179 LIGHTNIN STROBE NO FUNCTION 180ó189 190ó255 RANDOM STROBE DIMMER SPEED 0ó9 PRESET DIMMER SPEED FROM DISPLAY MENU 10ó29 30ó69 DIM1 70ó129...
- Seite 38 COLOR 16 BIT DMX CHANNEL VALUE FUNCTION 0ó255 MASTER DIMMER MASTER DIMMER FINE 0ó255 0ó255 RED FINE 0ó255 GREEN 0ó255 0ó255 GREEN FINE BLUE 0ó255 0ó255 BLUE FINE 0ó255 LIME LIME FINE 0ó255 0ó255 AMBER 0ó255 AMBER FINE PRESET COLOR 0ó10 NO FUNCTION 11ó20...
- Seite 39 COLOR 16 BIT DMX CHANNEL VALUE FUNCTION 0ó10 NO FUNCTION 10ó30 2700 k 81ó50 3000 K 161ó70 3200 K 241ó90 3500 K 4000 K 241ó110 241ó130 4200 K 241ó150 4500 K 241ó170 5600 K 241ó190 6000 K 6500 K 241ó210 241ó230 7200 K 241ó255...
- Seite 40 WWW.EXPOLITE-LED.DE...
