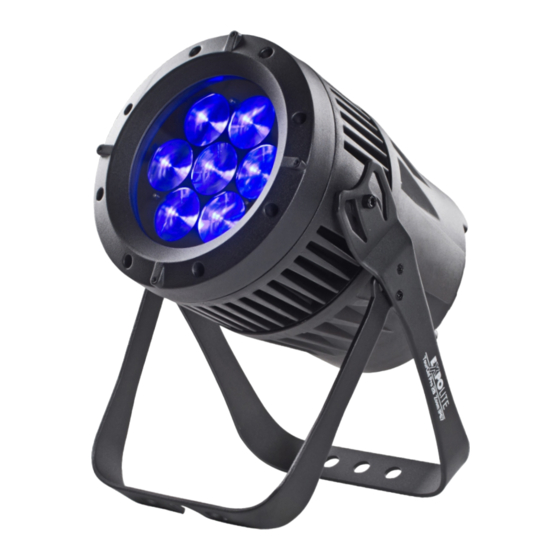

Expolite Tour-LED Pro 28 CM+W Zoom MKII Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Tour-LED Pro 28 CM+W Zoom MKII
Bedienungsanleitung
Eigenschaften
Bedienelemente
Steuerung
Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries
User Manual
Art.Nr.: led28425
Specifications
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2018-48-42
Menu
Control

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Expolite Tour-LED Pro 28 CM+W Zoom MKII

Inhaltszusammenfassung für Expolite Tour-LED Pro 28 CM+W Zoom MKII

  • Seite 1 Tour-LED Pro 28 CM+W Zoom MKII Bedienungsanleitung User Manual Art.Nr.: led28425 Specifications Eigenschaften Menu Bedienelemente Control Steuerung Bedienungsanleitung bitte aufbewahren Änderungen sind ohne Ankündigung möglich. Changes are possible without prior notice. Keep this Manual for later queries Rev. 2018-48-42...
  • Seite 2 Die beiliegenden Bedienhinweise für Expolite Geräte sind Bestandteil dieser Bedienungs- anleitung. Lesen Sie diese sorgfältig, bevor Sie das Gerät in Betrieb nehmen. The enclosed General Information for Expolite Units are part of these user manual. Read them carefully before operating the device. FOCON SHOWTECHNIC...

  • Seite 3: Inhaltsverzeichnis

    Inhalt - Content Inhalt - Content Seite / Page Lieferumfang D-04 Technische Daten D-05 Abmessungen D-06 Installation D-07 Bedienung D-08 Steuerung mit DMX512 D-13 Delivery E-18 Product Information E-19 Dimensions E-20 Installation E-21 Operation E-22 Using DMX512 Controller E-27...

  • Seite 4: Lieferumfang

    - Expolite Tour-LED Pro 28 CM+W Zoom MKII - Anschlusskabel für Spannungsversorgung - Bedienhinweise für Expolite Geräte - Bedienungsanleitung Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend an Ihren Vertriebspartner. D-04...

  • Seite 5: Technische Daten D

    7x 12W 4in1 RGBW* LED Treiberstrom 950mA Abstrahlwinkel 8 - 40° Steuerung Stand-Alone / DMX512 DMX-Kanäle 3 - 25 (3/3/4/4/5/6/7/12/17/25) * Siehe Allgemeine Bedienhinweise für Expolite Geräte - Hinweise zu Kondenswasserbildung im Geräteinneren. ** Toleranzbereich der Farbtemperatur entsprechend Herstellerangabe +/- 10%. D-05...

  • Seite 6: Abmessungen

    Abmessungen D-06...
  • Seite 7 Installation Montage Hängend Das Gerät kann in jeder beliebigen Position verwendet werden. An dem Montagebügel sind Bohrungen vorhanden, durch die gängige Halterungen sicher montiert werden können. Geräte müssen entsprechend der jeweils gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen herabfallen versehen werden.

  • Seite 8: Bedienung

    Bedienung Bedienelemente am Gerät MENU - Taste: Eine Menüebene aufwärts ENTER-Taste: In gewähltes Menü springen; Eingabe bestätigen UP-Taste: Aufwärts blättern; Wert erhöhen Abwärts blättern; Wert verringern DOWN-Taste MENU ENTER DOWN Menüstruktur MENU R.(0-255) PERSON STAT HSIC G.(0-255) GREN B.(0-255) HSIC BLUE HSIC WHIT...
  • Seite 9 MENU R.(0 - 255) PERSON HSIC CAL1 WH.01 **** GREN G.(0 - 255) B.(0 - 255) BLUE WH.11 WHIT W.(0 - 255) R.(0 - 255) CAL2 G.(0 - 255) GREN BLUE B.(0 - 255) CALR **** P(0-255) PERSON ZOOM POS.1 P(0-255) HSIC POS.2...
  • Seite 10 DMX-Adresse einstellen MENU ADDR D.(001 - 512) HSIC PERSON Im Menü wird im Punkt ADDR die DMX-Startadresse des Gerätes eingestellt. Diese bleibt auch bei dem Wechsel der Personality erhalten. DMX-Kanalbelegung einstellen MENU PERSON PERS HSIC TOUR HSIC Tr16 HSIC HSIC ARC.1 HSIC AR1.D...
  • Seite 11 Im Menü werden im Punkt AUTO die im Gerät gespeicherten Automatikprogramme abgespielt. Diese können von 0 - 255 (P.0-255) in der Geschwindigkeit angepasst werden. Die Programme AT.01 bis AT.10 sind fest im Gerät hinterlegt. Die Programme PR.01 bis PR.10 sind editierbar.
  • Seite 12 Verschiedene Einstellungen MENU PERSON HSIC SEND HSIC UPLD **** HSIC REST REST **** HSIC COLR RGBW HSIC DIMX DIM4 DIM1 DIM2 DIM3 HSIC DERR SAVE BLAK HSIC SLCK BASE P(0 - 255) HSIC ZOOM P(0 - 255) POS.1 POS.2 P(0 - 255) HSIC CURV CV 1...
  • Seite 13 CURV: Die Dimmerkurve wird, wie auf der Abbildung ersichtlich, eingestellt. CURV dimming (100%) 1: OFF 2: Cv1 3: Cv2 4: Cv3 Kalibrierung und Weißabgleich MENU HSIC CAL1 WH.01 R.(0 - 255) PERSON **** G.(0 - 255) GREN BLUE B.(0 - 255) W.(0 - 255) WH.11 WHIT...
  • Seite 14 Installierte Software Version Während des Bootens des Gerätes wird für ca. 5 Sekunden die aktuell auf dem Gerät installierte Softwareversion angezeigt. D-14...

  • Seite 15: Steuerung Mit Dmx512 D

    Steuerung mit DMX512 DMX-Kanalbelegung Dieses Gerät verfügt über verschiedene DMX-Personalities. Bei diesen werden unterschiedlich viele DMX-Kanäle belegt und die Reaktion des Gerätes unterscheidet sich entsprechend. Es sind 10 DMX-Personalities (3-/3-/4-/4-/5-/6-/7-/12-/17-/25-Kanäle) wählbar. Durch Änderungen in der Gerätesoftware kann es zu weiteren oder geänderten Funktionen kommen. Auf der Website steht das aktuellste Dokument „DMX-Channels“...
  • Seite 16 Strobe 0-10 No Function 11-255 1-20Hz Auto 0-40 No Function 41-50 Auto 1 51-60 Auto 2 61-70 Auto 3 71-80 Auto 4 81-90 Auto 5 91-100 Auto 6 101-110 Auto 7 111-120 Auto 8 121-130 Auto 9 131-140 Auto 10 141-150 PR.01 151-160...
  • Seite 17 TR16 Mode 0-255 Master Dimmer 0-255 Master Dimmer Fine 0-255 0-255 Red Fine 0-255 Green 0-255 Green Fine 0-255 Blue 0-255 Blue Fine 0-255 White 0-255 White Fine Colour Macro 0-10 No Function 11-30 Red 100% / Green 100% / Blue 0% 31-50 Red Down / Green 100% / Blue 0% 51-70...
  • Seite 18 Auto 0-40 No Function 41-50 Auto 1 51-60 Auto 2 61-70 Auto 3 71-80 Auto 4 81-90 Auto 5 91-100 Auto 6 101-110 Auto 7 111-120 Auto 8 121-130 Auto 9 131-140 Auto 10 141-150 PR.01 151-160 PR.02 161-170 PR.03 171-180 PR.04 181-190...
  • Seite 19 HSV Mode 0-255 0-255 Saturation 0-255 Value AR1.D Mode 0-255 Master Dimmer 0-255 0-255 Green 0-255 Blue ARC.2 Mode 0-255 0-255 Green 0-255 Blue 0-255 White AR2.D Mode 0-255 Master Dimmer 0-255 0-255 Green 0-255 Blue 0-255 White AR2.S Mode 0-255 Master Dimmer 0-255...
  • Seite 20 FULL 0-255 Master Dimmer 0-255 Master Dimmer Fine 0-255 Red 1 0-255 Red Fine 1 0-255 Green 1 0-255 Green Fine 1 0-255 Blue 1 0-255 Blue Fine 1 0-255 White 1 0-255 White Fine 1 0-255 Red 2 0-255 Red Fine 2 0-255 Green 2...
  • Seite 21 Auto 0-40 No Function 41-50 Auto 1 51-60 Auto 2 61-70 Auto 3 71-80 Auto 4 81-90 Auto 5 91-100 Auto 6 101-110 Auto 7 111-120 Auto 8 121-130 Auto 9 131-140 Auto 10 141-150 PR.01 151-160 PR.02 161-170 PR.03 171-180 PR.04 181-190...

  • Seite 22: Delivery E

    - Expolite Tour-LED Pro 28 CM+W Zoom MKII - Power connection cable - General Information for Expolite Units - User Manual Expolite devices are carefully checked before shipment. If the delivery is not complete, please contact your distributor immediately. E-22...

  • Seite 23: Product Information E

    Optics 8 - 40° Control Stand-Alone / DMX512 DMX-Channels 3 - 25 (3/3/4/4/5/6/7/12/17/25) * take note to General Informations for Expolite Units - Notes for Condensation inside Housing. ** Tolerance in colour temperature according to LED manufacturer +/- 10%. E-23...
  • Seite 24 Dimensions E-24...

  • Seite 25: Installation E

    Installation Mounting Hanging The device can be used in any position. On the mounting bracket are holes available, for attaching standard brackets. Fixture must be safe mounted in accordance with the relevant regulations and provided with a safetycord to prevent falling. For this purpose, an eyelet for safeties is attached to the device. Standing The device can be placed directly on the mounted bracket.

  • Seite 26: Operation E

    Operation Display Operation MENU: Return to previous menu Enter currently selected menu ENTER: Scroll Up, Increase value DOWN: Scroll down: Decrease value MENU ENTER DOWN Menu Map MENU R.(0-255) PERSON STAT HSIC G.(0-255) GREN B.(0-255) HSIC BLUE HSIC WHIT W.(0-255) Z.(0-255) HSIC ZOOM...
  • Seite 27 MENU R.(0 - 255) PERSON HSIC CAL1 WH.01 **** GREN G.(0 - 255) B.(0 - 255) BLUE WH.11 WHIT W.(0 - 255) R.(0 - 255) CAL2 G.(0 - 255) GREN BLUE B.(0 - 255) CALR **** P(0-255) PERSON ZOOM POS.1 P(0-255) HSIC POS.2...
  • Seite 28 Setting DMX-Address MENU D.(001 - 512) PERSON ADDR HSIC The DMX start address of the fixture is set in the menu ADDR. This is retained even when changing the personality. Setting DMX-Personality MENU PERSON PERS HSIC TOUR HSIC Tr16 HSIC HSIC ARC.1 HSIC...
  • Seite 29 In the menu AUTO the automatic programs stored in the device are activated. The programs AT.01 to AT.10 are permanently stored in the device. The speed of these programs can be adjusted from 0 - 255 (P.0-255). The programs PR.01 to PR.10 are editable. This is described under Edit User Programs. Automatic programs are transmitted as master to connected slave devices.
  • Seite 30 Miscellaneous Settings MENU PERSON HSIC SEND HSIC UPLD **** HSIC REST REST **** HSIC COLR RGBW HSIC DIMX DIM4 DIM1 DIM2 DIM3 HSIC DERR SAVE BLAK HSIC SLCK BASE P(0 - 255) HSIC ZOOM P(0 - 255) POS.1 POS.2 P(0 - 255) HSIC CURV CV 1...
  • Seite 31 CURV: In curve menu, the dimmercurves are set as shown below. CURV dimming (100%) 1: OFF 2: CV1 3: CV2 4: CV3 Calibration and Whiteadjustment MENU MENU HSIC CAL1 WH.01 R.(0 - 255) PERSON **** G.(0 - 255) GREN BLUE B.(0 - 255) W.(0 - 255) WH.11...
  • Seite 32 Current Software Version When the software of the fixture is booting, the current installed software version is shown for about 5 seconds in the display. E-32...

  • Seite 33: Using Dmx512 Controller E

    Using DMX512 Control DMX-Channel assignment This device has several DMX personalities. In each personality a different number of DMX channels is used and the reaction of the device differs accordingly. There are ten DMX personalities with 3, 3, 4, 4, 5, 6, 7, 12, 17 and 25 channels selectable. Because of changes in the firmware of the fixture, functions can be added or changed.
  • Seite 34 Strobe 0-10 No Function 11-255 1-20Hz Auto 0-40 No Function 41-50 Auto 1 51-60 Auto 2 61-70 Auto 3 71-80 Auto 4 81-90 Auto 5 91-100 Auto 6 101-110 Auto 7 111-120 Auto 8 121-130 Auto 9 131-140 Auto 10 141-150 PR.01 151-160...
  • Seite 35 TR16 Mode 0-255 Master Dimmer 0-255 Master Dimmer Fine 0-255 0-255 Red Fine 0-255 Green 0-255 Green Fine 0-255 Blue 0-255 Blue Fine 0-255 White 0-255 White Fine Colour Macro 0-10 No Function 11-30 Red 100% / Green 100% / Blue 0% 31-50 Red Down / Green 100% / Blue 0% 51-70...
  • Seite 36 Auto 0-40 No Function 41-50 Auto 1 51-60 Auto 2 61-70 Auto 3 71-80 Auto 4 81-90 Auto 5 91-100 Auto 6 101-110 Auto 7 111-120 Auto 8 121-130 Auto 9 131-140 Auto 10 141-150 PR.01 151-160 PR.02 161-170 PR.03 171-180 PR.04 181-190...
  • Seite 37 HSV Mode 0-255 0-255 Saturation 0-255 Value AR1.D Mode 0-255 Master Dimmer 0-255 0-255 Green 0-255 Blue ARC.2 Mode 0-255 0-255 Green 0-255 Blue 0-255 White AR2.D Mode 0-255 Master Dimmer 0-255 0-255 Green 0-255 Blue 0-255 White AR2.S Mode 0-255 Master Dimmer 0-255...
  • Seite 38 FULL 0-255 Master Dimmer 0-255 Master Dimmer Fine 0-255 Red 1 0-255 Red Fine 1 0-255 Green 1 0-255 Green Fine 1 0-255 Blue 1 0-255 Blue Fine 1 0-255 White 1 0-255 White Fine 1 0-255 Red 2 0-255 Red Fine 2 0-255 Green 2...
  • Seite 39 Auto 0-40 No Function 41-50 Auto 1 51-60 Auto 2 61-70 Auto 3 71-80 Auto 4 81-90 Auto 5 91-100 Auto 6 101-110 Auto 7 111-120 Auto 8 121-130 Auto 9 131-140 Auto 10 141-150 PR.01 151-160 PR.02 161-170 PR.03 171-180 PR.04 181-190...
  • Seite 40 © 2018 by Focon Showtechnic Vertriebsgesellschaft mbH...
