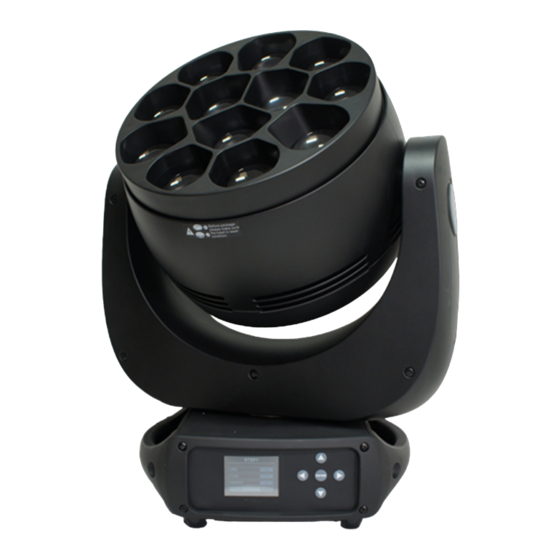

Expolite CL 12 Bedienungsanleitung

Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
CL 12
Bedienungsanleitung
Art.Nr.:led21190
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Expolite CL 12

Inhaltszusammenfassung für Expolite CL 12

  • Seite 1 CL 12 Bedienungsanleitung Art.Nr.:led21190...

  • Seite 2: Inhaltsverzeichnis

    Inhalt: 1-Einführung .................1 ................1 1.1 Spezifika onen 1.2 Sicherheitshinweise ..............3 2-Installa on .................3 2.1 Montage ..................3 2.2 Ersetzen der Sicherung ..............4 2.3 Anschluss ...................4 3-Menü ..................5 ................5 3.1 Bedienelemente 3.2 Menü ..................6 3.3 Address ..................9 3.4 Person ..................9 3.5 Run Mode ..................9 3.6 Op on ..................10...

  • Seite 3: 1-Einführung

    1 Einführung 1.1 Spezifika onen Lieferumfang Ar kelnummer ExpoLite CL 12 led21190 Anschlusskabel Bedienhinweise für ExpoLite Geräte Spannungsversorgung 100-240VAC, 50/60Hz Op onales Zubehör 536 Wa Sicherungsseil 60cm/5mm Sicherung T 6,3A Art.Nr.: sic62114 Anschlüsse PowerCon True1 5m Verlängerung Seetronic Power IP in/out Art.Nr.: kab44905...
  • Seite 4 Abmessungen 390x411x292mm (BxLxH) 12,5kg Seite 2...

  • Seite 5: Sicherheitshinweise

    1.2 Sicherheitshinweise Die Sicherheitshinweise entnehmen Sie bi e dem gesonderten Dokument „Bedienhinweise für ExpoLite Geräte“. 2 Installa on 2.1 Montage Dieses Gerät kann in jeder beliebigen Posi on verwendet werden. Nutzen Sie, für die hängende Montage, die mitgelieferten Omega-Brackets. An Diesen lassen sich gängige Halterungen mon eren.

  • Seite 6: Ersetzen Der Sicherung

    2.2 Ersetzen der Sicherung Achtung! Elektrische Arbeiten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Trennen Sie das Gerät vorher vom Netz. Zum ersetzen der Sicherung (T 6,3A) en ernen Sie die Abdeckkappe mit einem passenden Schraubendreher. Ziehen Sie die Sicherung aus dem Sicherungshalter und setzen Sie die neue Sicherung ein.

  • Seite 7: 3-Menü

    3 Menü 3.1 Bedienelemente Hoch Menü/ bestä gen Ebene höher Ebene efer Runter Seite 5...

  • Seite 8: Menü

    3.2 Menü MENU ADDRESS 001 - 512 PERSON HCIS(13CH) PERSON1(13CH) PERSON2(21CH) CMY(37CH) PIXEL(15CH) RUN MODE DMX512 ARTNET ARTNET TO DMX sACN AUTO CUSTOM1 CUSTOM2 OPTION PAN INVERT OFF/ON TILT INVERT OFF/ON PERFORM STUDIO POWER LIVE BLACKOUT OFF/ON DIMMER DIM4 DIM4 DIM3 DIM2 DIM1...
  • Seite 9 1800K 2200K 2700K 3000K 3200K 4000K 4500K 5000K 5600K 6000K 6500K 7000K 8000K 10.000K PRESET COLOR COLOR 1 COLOR 2 COLOR 48 EDIT EDIT 1-2 STEP(01-30) 0-255 TILT 0-255 0-255 GREEN 0-255 BLUE 0-255 WHITE 0-255 DIMMER 0-255 STROBE 0-255 ZOOM 0-255 TIME...
  • Seite 10 INFO FIXTURE HOURS LED USE HOURS TEMPERATURE VERSION NETWORK SYSTEM ERROR MEMORY IC ANGLE SENSOR PAN SENSOR PAN ENCODER PAN DRIVER TILT SENSOR TILT ENCODER TILT DRIVER TEMPERATURE Seite 8...

  • Seite 11: Address

    3.3 Address MENU ADDRESS 001 - 512 In diesem Menü wird die DMX-Adresse des Gerätes eingestellt. 3.4 Person MENU PERSON HCIS PERSON1 PERSON2 PIXEL PIXEL EXT. PESON3 MC MORPH Verschiedenen DMX-Modis können hier eingestellt werden. 3.5 Run Mode MENU RUN MODE DMX512 ARTNET ARTNET TO DMX...

  • Seite 12: Op On

    3.6 Op on MENU OPTION PAN INVERT OFF/ON TILT INVERT OFF/ON PERFORM STUDIO POWER LIVE BLACKOUT OFF/ON DIMMER DIM4 DIM4 DIM3 DIM2 DIM1 LED PWM 1200Hz 2400Hz 4000Hz 6000Hz 25000Hz 3200k FULL POWER CCT 4200k 5600k 10000k NORMAL SAVE/BLACK DMX ERROR OFF/ON DISPLAY ON DISPLAY LOCK...
  • Seite 13 3.6 Op on NETWORK Net SWITCH MENU OPTION 2.XXX.XXX.XXX/10.XXX.XXX.XXX UNIVERS 0-255 IP MODE DEFAULT IP/CUSTOM IP CUSTOM IP XX.XX.XX.XX PT ENCODER OFF/ON WDMX RESET NO/YES SIGNAL ONLY XLRDMX XLRDMX FIRST ONLY WDMX WDMX FIRST WDMX TO XLRDMX Seite 11...
  • Seite 14 PAN INVERT Die Inver erung der Pan-Bewegung kann hier ak viert oder deak viert werden. TILT INVERT Die Inver erung der Tilt-Bewegung kann hier Ak viert oder deak viert werden. PERFORM Hier wird die Arbeitsweise der Lü er eingestellt. STUDIO: Lü er drehen langsamer. Leistung wird ggf. runtergeregelt. Schallpegel bis 45dB.

  • Seite 15: Display Lock

    DMX ERROR Hier wird das Verhalten des Gerätes bei Ausfall des Signals eingestellt. eingestellt. Wählen sie „SAVE“ um bei Ausfall des Signals den letzten Wert zu halten oder „BLACK“ um in den Blackout zu wechseln.Display On In diesem Menü können sie einstellen ob das Display im Betrieb ein- oder ausgeschaltet ist.

  • Seite 16: Edit

    Signal In diesem Menü können sie einstellen welche Signalquelle verwendet werden soll. 3.7 Edit Hier lassen sich benutzerdefinierte Programme anlegen und ändern. Es stehen Zwei Programme mit je 30 Steps zur Verfügung. Wählen sie die gewünschte Funk on aus und ändern sie die Werte.

  • Seite 17: 4-Kanalbelegung

    4 Kanalbelegung 4.1 HSIC DMX Kanal Wert Funk on 0 - 255 0 - 255 PAN FINE 0 - 255 TILT 0 - 255 TILT FINE 0 - 255 PT SPEED 0 - 255 INTENSITY 0 - 255 0 - 255 HUE FINE 0 - 255 SATURATION...

  • Seite 18: Person1

    4.1 HSIC DMX Kanal Wert Funk on CONTROL 000 - 010 NO FUNCTION 011 - 020 PAN/TILT BLACK ACTIVATED 021 - 030 PAN/TILT BLACK DEACTIVATED 031 - 060 RESERVED 061 - 070 FAN LIVE 071 - 080 FAN STUDIO 081 - 090 FAN POWER 091 - 100 RESERVED...
  • Seite 19 4.2 Person 1 / Person 2 Person1 Person2 Wert Funk on 000 - 255 GREEN 000 - 255 GREEN FINE 000 - 255 BLUE 000 - 255 BLUE FINE 000 - 255 AMBER 000 - 255 AMBER FINE 000 - 255 LIME 000 - 255 LIME FINE...
  • Seite 20 4.2 Person 1 / Person 2 Person1 Person2 Wert Funk on STATIC LED 000 - 011 NO FUNCTION 012 - 029 RED CENTER 030 - 047 GREEN CENTER 048 - 065 BLUE CENTER 066 - 083 AMBER CENTER 084 - 101 LIME CENTER 102 - 119 CYAN CENTER...
  • Seite 21 4.2 Person 1 / Person 2 Person1 Person2 Wert Funk on 000 - 255 AUTO SPEED (SLOW TO FAST) STROBE 000 - 009 NO FUNCTION 010 - 099 STROBE SLOW TO FAST 100 - 109 NO FUNCTION 110 - 179 THUNDER STROBE 180 - 189 NO FUNCTION...

  • Seite 22: Person2

    4.3 CMY DMX Kanal Wert Funk on 0 - 255 0 - 255 PAN FINE 0 - 255 TILT 0 - 255 TILT FINE 0 - 255 PT SPEED 0 - 255 CYAN 0 - 255 MAGENTA 0 - 255 YELLOW 0 - 255 DIMMER...
  • Seite 23 4.3 CMY DMX Kanal Wert Funk on STATIC LED 000 - 011 NO FUNCTION 012 - 029 RED CENTER 030 - 047 GREEN CENTER 048 - 065 BLUE CENTER 066 - 083 AMBER CENTER 084 - 101 LIME CENTER 102 - 119 CYAN CENTER 120 - 137 RED RING...
  • Seite 24 4.3 CMY DMX Kanal Wert Funk on 000 - 255 AUTO SPEED (SLOW TO FAST) STROBE 000 - 009 NO FUNCTION 010 - 099 STROBE SLOW TO FAST 100 - 109 NO FUNCTION 110 - 179 THUNDER STROBE 180 - 189 NO FUNCTION 190 - 255 RANDOM STROBE...

  • Seite 25: Pixel

    4.4 Pixel DMX Kanal Wert Funk on 0 - 255 0 - 255 PAN FINE 0 - 255 TILT 0 - 255 TILT FINE 0 - 255 PT SPEED 0 - 255 DIMMER STROBE 000 – 009 NO FUNCTION 010 – 099 STROBE SLOW TO FAST 100 –...
  • Seite 26 4.4 Pixel DMX Kanal Wert Funk on 0 - 255 RED CENTER 0 - 255 GREEN CENTER 0 - 255 BLUE CENTER 0 - 255 AMBER CENTER 0 - 255 LIME CENTER 0 - 255 CYAN CENTER 0 - 255 RED RING 0 - 255 GREEN RING...

  • Seite 27: Cmy

    4.5 Pixel Ext. DMX Kanal Wert Funk on 0 - 255 0 - 255 PAN FINE 0 - 255 TILT 0 - 255 TILT FINE 0 - 255 PT SPEED 0 - 255 DIMMER STROBE 000 – 009 NO FUNCTION 010 –...
  • Seite 28 4.5 Pixel Ext. DMX Kanal Wert Funk on 0 - 255 RED CENTER 0 - 255 GREEN CENTER 0 - 255 BLUE CENTER 0 - 255 AMBER CENTER 0 - 255 LIME CENTER 0 - 255 CYAN CENTER 0 - 255 RED RING 0 - 255 GREEN RING...
  • Seite 29 4.5 Pixel Ext. DMX Kanal Wert Funk on COLOR MACRO 000 - 010 NO FUNCTION 011 - 017 RED 100%, GREEN UP, BLUE0% 018 - 024 RED DOWN, GREEN 100%, BLUE 0% 025 - 031 RED 0%, GREEN 100%, BLUE UP 032 - 038 RED 0%, GREEN DOWN, BLUE 100% 039 - 045...
  • Seite 30 4.5 Pixel Ext. DMX Kanal Wert Funk on CTC RING 000 - 009 NO FUNCTION 010 - 024 1800K 025 - 039 2200K 040 - 054 2700K 055 - 069 3000K 070 - 084 3200K 085 - 099 4000K 100 - 114 4500K 115 - 129 5000K...

  • Seite 31: Person3

    4.6 Person 3 DMX Kanal Wert Funk on 000 - 255 000 - 255 PAN FINE 000 - 255 TILT 000 - 255 TILT FINE 000 - 255 PT SPEED 000 - 255 000 - 255 RED FINE 000 - 255 GREEN 000 - 255 GREEN FINE...
  • Seite 32 4.6 Person 3 DMX Kanal Wert Funk on PRESET COLOR 000 - 010 NO FUNCTION 011 - 255 PRESET COLOR 000 - 009 NO FUNCTION 010 - 024 1800K 025 - 039 2200K 040 - 054 2700K 055 - 069 3000K 070 - 084 3200K...
  • Seite 33 4.6 Person 3 DMX Kanal Wert Funk on COLOR MACRO 000 - 010 NO FUNCTION 011 - 017 RED 100%, GREEN UP, BLUE0% 018 - 024 RED DOWN, GREEN 100%, BLUE 0% 025 - 031 RED 0%, GREEN 100%, BLUE UP 032 - 038 RED 0%, GREEN DOWN, BLUE 100% 039 - 045...
  • Seite 34 4.6 Person 3 DMX Kanal Wert Funk on CONTROL 000 - 010 NO FUNCTION 011 - 020 PAN/TILT BLACK ACTIVATED 021 - 030 PAN/TILT BLACK DEACTIVATED 031 - 060 RESERVED 061 - 070 FAN LIVE 071 - 080 FAN STUDIO 081 - 090 FAN POWER 091 - 100...

  • Seite 35: Mc Morph

    4.7 MC Morph DMX Kanal Wert Funk on 000 - 255 000 - 255 PAN FINE 000 - 255 TILT 000 - 255 TILT FINE 000 - 255 PT SPEED 000 - 255 000 - 255 RED FINE 000 - 255 GREEN 000 - 255 GREEN FINE...
  • Seite 36 4.7 MC Morph DMX Kanal Wert Funk on 000 - 010 NO FUNCTION 011 - 042 Center 043 - 074 Ring 075 - 106 Center+Ring 107 - 138 Center-Ring 139 - 170 Ring-Center 171 - 176 inner cicle red， running Center-Ring in 2700k 177 - 182 inner cicle orange，...
  • Seite 37 4.7 MC Morph DMX Kanal Wert Funk on CONTROL 000-010 NO FUNCTION 011-020 PAN/TILT BLACK ACTIVATED 021-030 PAN/TILT BLACK DEACTIVATED 031-040 RESERVED 041-050 RESERVED 051-060 RESERVED 061-070 LIVE 071-080 STUDIO 081-090 POWER 091-100 RESERVED 101-110 DIMMER OFF 111-120 DIMMER DIM4 121-130 RESERVED 131-140...
  • Seite 38 © 2022 by Focon Showtechnic Vertriebsgesellschaft mbH...
