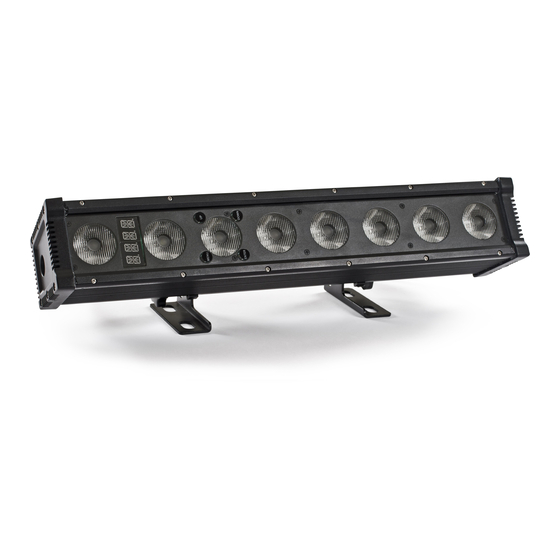

TourBar 32
User Manual
manuals search engine
Art.Nr.: led22110
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2018-23-41
Specifications
Menu
Control
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Expolite TourBar 32
Inhaltszusammenfassung für Expolite TourBar 32
- Seite 1 TourBar 32 Bedienungsanleitung User Manual Art.Nr.: led22110 Specifications Eigenschaften Menu Bedienelemente Control Steuerung Bedienungsanleitung bitte aufbewahren Änderungen sind ohne Ankündigung möglich. Changes are possible without prior notice. Keep this Manual for later queries Rev. 2018-23-41 Downloaded from www.Manualslib.com manuals search engine...
- Seite 2 Die beiliegenden Bedienhinweise für Expolite Geräte sind Bestandteil dieser Bedienungs- anleitung. Lesen Sie diese sorgfältig, bevor Sie das Gerät in Betrieb nehmen. The enclosed General Information for Expolite Units are part of these user manual. Read them carefully before operating the device. FOCON SHOWTECHNIC...
-
Seite 3: Inhaltsverzeichnis
Inhalt - Content Inhalt - Content Seite / Page Lieferumfang D-04 Technische Daten D-05 Abmessungen D-05 Installation D-06 Bedienung D-07 Steuerung mit DMX512 D-13 Delivery E-15 Product Information E-16 Dimensions E-16 Installation E-17 Operation E-18 Using DMX512 Controler E-25 Downloaded from www.Manualslib.com manuals search engine... -
Seite 4: Lieferumfang
- Expolite TourBAR 32 - Anschlusskabel für Spannungsversorgung - Bedienhinweise für Expolite Geräte - Bedienungsanleitung Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend an Ihren Vertriebspartner. D-04 Downloaded from www.Manualslib.com... -
Seite 5: Technische Daten D
10 x 40° Steuerung Stand-Alone / Master-Slave / DMX512 DMX-Kanäle 3 - 10 (3/4/5/7/10) * Siehe Allgemeine Bedienhinweise für Expolite Geräte - Hinweise zu Kondenswasserbildung im Geräteinneren ** Toleranzbereich der Farbtemperatur entsprechend Herstellerangabe +/- 10% Abmessungen D-05 Downloaded from www.Manualslib.com... - Seite 6 Installation Montage Hängend Das Gerät kann am Haltebügel hängend montiert werden. Geräte müssen entsprechend der jeweils gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen herabfallen versehen werden. Stehend Das Gerät kann stehend auf den montierten Standfüßen betrieben werden. Eine sichere und ausreichend rutschhemmende Standfläche ist sicherzustellen! HINWEIS Das LED Modul kann in jeder beliebigen Lage betrieben werden.
-
Seite 7: Bedienung
Bedienung Bedienelemente am Gerät Eine Menüebene aufwärts MENU - Taste: ENTER-Taste: In gewähltes Menü springen; Eingabe bestätigen UP-Taste: Aufwärts blättern; Wert erhöhen DOWN-Taste Abwärts blättern; Wert verringern MENU ENTER DOWN Menüstruktur MENU PERSON ADDR 001 - 512 HSIC STAT 0 - 255 PERSON 0 - 255 HSIC... - Seite 8 MENU SC 01 PERSON PROG HSIC CHS1 0 - 255 GREEN 0 - 255 BLUE 0 - 255 HSIC CHS3 SC 20 WHITE 0 - 255 SHUT 0 - 255 AUTO NONE AT 01 AT 05 ATSP 0 - 255 TIME 0 - 255 WAIT...
- Seite 9 DMX-Adresse einstellen MENU PERSON ADDR 001 - 512 HSIC Im Menü wird im Punkt ADDR die DMX-Startadresse des Gerätes eingestellt. Diese bleibt auch bei dem Wechsel der Personality erhalten. DMX-Kanalbelegung einstellen MENU PERSON HSIC CHMD 10 CH 7 CH 5 CH 4 CH 3 CH Im Menü...
- Seite 10 Kalibrierung MENU (0 - 255) PERSON HSIC GREEN (0 - 255) BLUE (0 - 255) (0 - 255) WHITE YES/NO Im Menüpunkt SET wird unter CAL eine benutzerdefinierte Farbkalibrierung gespeichert. Diese begrenzt die maximale Helligkeit der Farbkanäle bei dem DMX-Wert „255". Im Untermenü USE können diese Einstellungen aktiviert (YES) oder deaktiviert werden (NO) HINWEIS: Der Maximalwert kann auf „0"...
- Seite 11 Aktivieren des Passwortschutzes MENU PERSON HSIC LOCK Im Menü LOCK wird festgelegt, ob das Display nach jeder Benutzung gesperrt wird, so dass ein Passwort eingegeben werden muss, um es freizuschalten (ON) oder ob der Zugriff gundsätzlich frei ist (OFF). PASSWORD: UP - DOWN - UP - DOWN - ENTER Benutzerdefinierte statische Szenen MENU (0 - 255)
- Seite 12 Benutzerprogramme editieren MENU PERSON PROG HSIC CHS1 SC 01 0 - 255 GREEN 0 - 255 BLUE 0 - 255 HSIC CHS3 SC 20 WHITE 0 - 255 SHUT 0 - 255 AUTO NONE AT 01 AT 05 ATSP 0 - 255 TIME 0 - 255 WAIT...
-
Seite 13: Steuerung Mit Dmx512 D
Steuerung mit DMX512 DMX-Kanalbelegung Dieses Gerät verfügt über verschiedene DMX-Personalities. Bei diesen werden unterschiedlich viele DMX-Kanäle belegt und die Reaktion des Gerätes unterscheidet sich entsprechend. Es sind 5 DMX-Personalities (3-/4-/-5-/7-/10-Kanäle) wählbar. Durch Änderungen in der Gerätesoftware kann es zu weiteren oder geänderten Funktionen kommen. Auf der Website steht das aktuellste Dokument „DMX-Channels“... - Seite 14 D-12 D-14 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 15: Delivery E
Delivery - Expolite TourBAR 32 - Power connection cable - General Information for Expolite Units - User Manual Expolite devices are carefully checked before shipment. If the delivery is not complete, please contact your distributor immediately. E-15 Downloaded from www.Manualslib.com... -
Seite 16: Product Information E
Control Stand-Alone / Master-Slave / DMX512 DMX-Channels 3 - 10 (3/4/5/7/10) * Take note to General Informations for Expolite Units - Notes for Condensation inside Housing ** Tolerance in colour temperature according to LED manufacturer +/- 10% Dimensions E-16 Downloaded from www.Manualslib.com... -
Seite 17: Installation E
Installation Mounting Hanging The fixture can be mounted in a hanging position using the mounting bracket. Fixture must be safe mounted in accordance with the relevant regulations and provided with a safetycord to prevent falling. Standing The fixture can be used in an upright position, using the mounted stands. A safe and sufficient anti-slip ground must be ensured! NOTE The LED module can be operated in any position. -
Seite 18: Operation E
Operation Display Operation Return to previous menu MENU: ENTER: Enter currently selected menu Scroll Up, Increase value DOWN: Scroll down: Decrease value MENU ENTER DOWN Menu Map MENU PERSON ADDR 001 - 512 HSIC STAT 0 - 255 PERSON 0 - 255 HSIC GREEN HSIC... - Seite 19 MENU SC 01 PERSON PROG HSIC CHS1 0 - 255 GREEN 0 - 255 BLUE 0 - 255 HSIC CHS3 SC 20 WHITE 0 - 255 SHUT 0 - 255 AUTO NONE AT 01 AT 05 ATSP 0 - 255 TIME 0 - 255 WAIT...
- Seite 20 Setting DMX-Address MENU PERSON ADDR 001 - 512 HSIC The DMX start address of the fixture is set in the menu ADDR. This is retained even when changing the personality. Setting DMX-Personality MENU PERSON HSIC CHMD 10 CH 7 CH 5 CH 4 CH 3 CH...
- Seite 21 Calibration MENU (0 - 255) PERSON HSIC GREEN (0 - 255) BLUE (0 - 255) (0 - 255) WHITE YES/NO In the menu SET\CAL a custom colour calibration is stored. This calibration limits the maximum brightness of the colour channels at the DMX value "255". This settings can be activated (YES) or deactivated (NO) in the submenu USE.
- Seite 22 Activating Device Lock MENU PERSON HSIC LOCK In this menu you can lock (ON) or unlock (OFF) display to prevent fixture from unauthorised access. Enter password to unlock display. PASSWORD: UP - DOWN - UP - DOWN - ENTER Setting static scenes MENU CTST HSIC...
- Seite 23 Edit User Programs MENU PERSON PROG HSIC CHS1 SC 01 0 - 255 GREEN 0 - 255 BLUE 0 - 255 HSIC CHS3 SC 20 WHITE 0 - 255 SHUT 0 - 255 AUTO NONE AT 01 AT 05 ATSP 0 - 255 TIME 0 - 255...
- Seite 24 Sending Parameters to other Fixtures MENU HSIC SEND In the menu SEND fixture paramters can be send to other fixtures on the same DMX-line. (YES). - All other fixtures (also the lighting desk) should be disconnected if possible. - The parameters ADDR, CAL and ID can not be send to other fixtures. - After the correct transfer of the parameters, the receiving fixtures run a reset.
-
Seite 25: Using Dmx512 Controler E
Using DMX512 Control DMX-Channel assignment This device has several DMX personalities. In each personality a different number of DMX channels is used and the reaction of the device differs accordingly. There are five DMX personalities with 3, 4, 5, 7 and 10 channels selectable. Because of changes in the firmware of the fixture, functions can be added or changed. - Seite 26 D-12 E-26 Downloaded from www.Manualslib.com manuals search engine...
- Seite 27 Downloaded from www.Manualslib.com manuals search engine...
- Seite 28 © 2018 by Focon Showtechnic Vertriebsgesellschaft mbH Downloaded from www.Manualslib.com manuals search engine...
