Inhaltszusammenfassung für Expolite LED Fesnel XAL

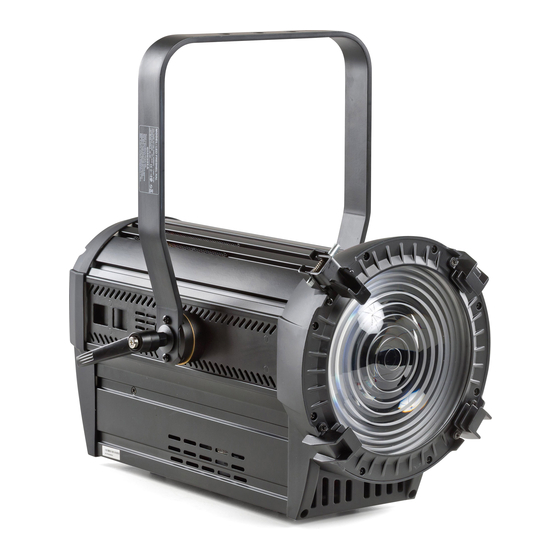

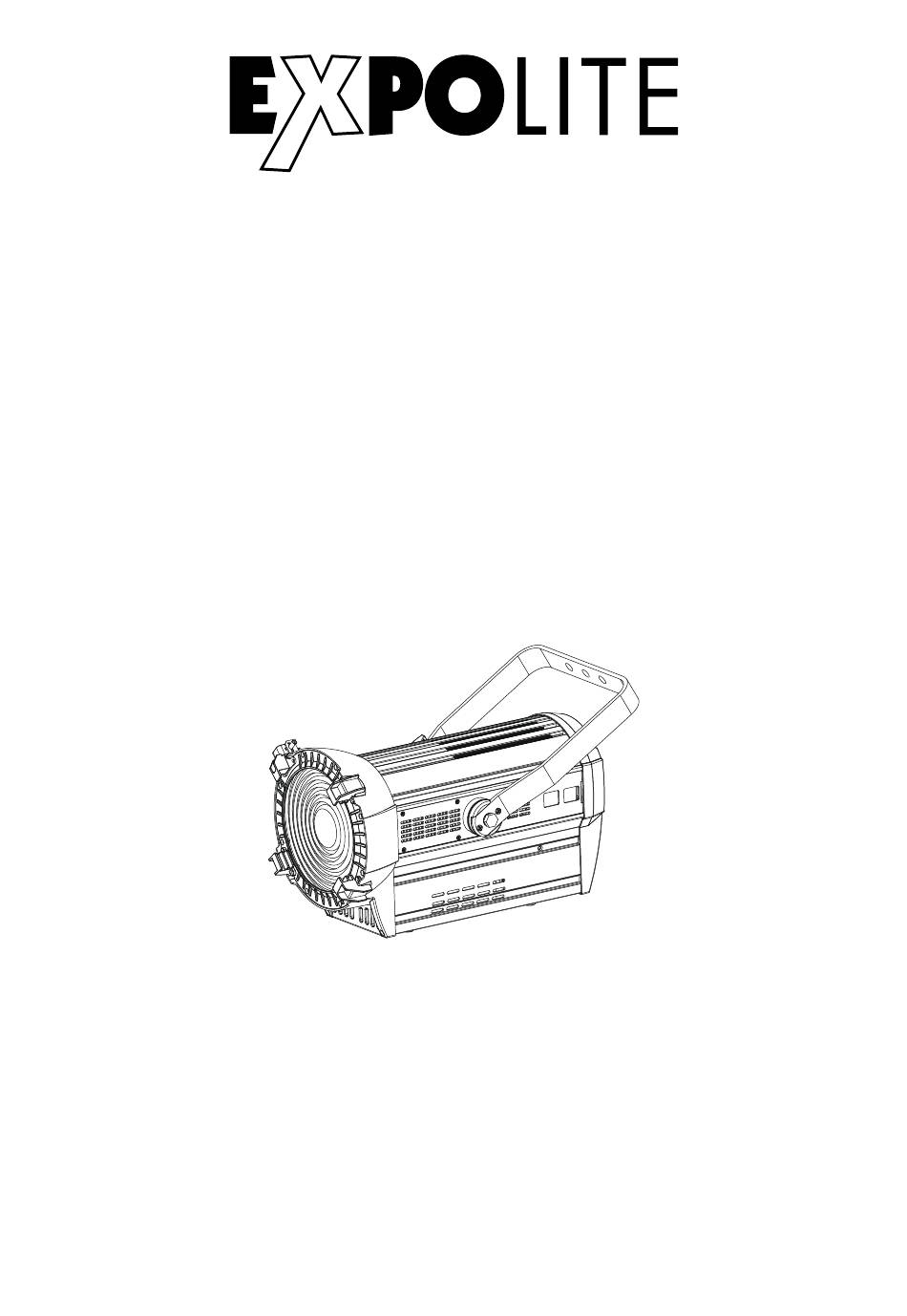

  • Seite 1 LED Fesnel XAL Bedienungsanleitung User Manual Art.Nr.: led22750 Specifications Eigenschaften Menu Bedienelemente Control Steuerung Bedienungsanleitung bitte aufbewahren Änderungen sind ohne Ankündigung möglich. Changes are possible without prior notice. Keep this Manual for later queries Rev. 2018-40-53...
  • Seite 2 Die beiliegenden Bedienhinweise für Expolite Geräte sind Bestandteil dieser Bedienungs- anleitung. Lesen Sie diese sorgfältig, bevor Sie das Gerät in Betrieb nehmen. The enclosed General Information for Expolite Units are part of these user manual. Read them carefully before operating the device. FOCON SHOWTECHNIC...
  • Seite 3: Inhaltsverzeichnis

    Inhalt - Content Inhalt - Content Seite / Page Lieferumfang D-04 Technische Daten D-05 Abmessungen D-06 Installation D-07 Bedienung D-08 Steuerung mit DMX512 D-13 Delivery E-20 Product Information E-21 Dimensions E-22 Installation E-23 Operation E-24 Using DMX512 Controller E-29...
  • Seite 4: Lieferumfang

    - Expolite LED Fresnel XAL - Anschlusskabel für Spannungsversorgung - Bedienhinweise für Expolite Geräte - Bedienungsanleitung Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend an Ihren Vertriebspartner. D-04...
  • Seite 5: Technische Daten D

    Technische Daten Spannungsversorgung 100V - 240V AC 50/60Hz Maximale Leistungsaufnahme 230W Abmessungen 417 x 286 x 260mm Gewicht 7,6kg Anschlüsse Power In/Out | DMX In/Out Betriebstemperatur -0°C - 45°C Luftfeuchtigkeit < 98% Schutzklasse IP 20 Gehäuse Aluminium-Strangpressprofil LEDs ca. 230W RGBAL 5in1 LED Treiberstrom 1,5A Abstrahlwinkel...
  • Seite 6: Abmessungen

    Abmessungen 442.5 260.8 148.6 D-06...
  • Seite 7 Installation Montage Hängend Das Gerät kann am Haltebügel hängend montiert werden. Geräte müssen entsprechend der jeweils gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen Herabfallen versehen werden. Stehend Das Gerät kann stehend betrieben werden. Hierfür ist eine entsprechende Halterung (zum Beispiel ein Bodenstativ) notwendig.
  • Seite 8: Bedienung

    Bedienung Bedienelemente am Gerät MENU - Taste: Eine Menüebene aufwärts In gewähltes Menü springen; Eingabe bestätigen ENTER-Taste: UP-Taste: Aufwärts blättern; Wert erhöhen DOWN-Taste Abwärts blättern; Wert verringern MENU ENTER DOWN Menüstruktur MENU Manual Mode PERSON HSIC Mode 1 Mode 2 HSIC Mode 3 HSIC...
  • Seite 9 MENU PERSON HSIC HSIC PERSON CALIB.C WHITE WH.01 2700K WH.02 3000K WH.12 8000K R(0 - 255) RGBtoW G(0 - 255) B(0 - 255) CALR **** PERSON INFO HSIC VERS D-09...
  • Seite 10 DMX-Adresse einstellen MENU D.(001 - 512) PERSON ADDRESS HSIC Im Menü wird im Punkt ADDRESS die DMX-Startadresse des Gerätes eingestellt. Diese bleibt auch bei dem Wechsel der Personality erhalten. DMX-Kanalbelegung einstellen MENU HSIC PERSONALITY PERSON TOUR Tr16 Im Menü PERSONALITY wird die Belegung der DMX-Kanäle des Gerätes festgelegt. Es stehen die Modi HSIC (8 Kanäle), SSP (10 Kanäle), TOUR (13 Kanäle) und TR16 (19 Kanäle) zur Verfügung.
  • Seite 11 Runmode auswählen MENU RUN MODE PERSON HSIC HSIC SLAVE Im Menü RUN MODE wird der Betriebsmodus eingestellt. Für den Betrieb an einem DMX-Kontroller muss DMX aktiviert werden. Im Modus SLAVE wird das Gerät von einem Master-Gerät gesteuert. Verschiedene Einstellungen MENU PERSON SETTING UPLOAD...
  • Seite 12 PWM: bietet die Möglichkeit die PWM-Frequenz des Gerätes anzupassen (600HZ/1200HZ/2000HZ/ 4000HZ/6000HZ/25000HZ). FULL POWER CCT: wählt die Farbtemperatur bei vollem Output. 3200K/4200K/5600K/10000K und NORMAL können eingestellt werden. Aktivieren des Passwortschutzes MENU PERSON HSIC HSIC Im Menüpunkt KEY wird der Passwortschutz des Gerätes bei Gerätestart aktiviert oder de- aktiviert.
  • Seite 13: Steuerung Mit Dmx512 D

    Steuerung mit DMX512 DMX-Kanalbelegung Dieses Gerät verfügt über verschiedene DMX-Personalities. Bei diesen werden unterschiedlich viele DMX-Kanäle belegt und die Reaktion des Gerätes unterscheidet sich entsprechend. Es sind 4 DMX-Personalities (8-/10-/13-/19-Kanäle) wählbar. Durch Änderungen in der Gerätesoftware kann es zu weiteren oder geänderten Funktionen kommen. Auf der Website steht das aktuellste Dokument „DMX-Channels“...
  • Seite 36 © 2018 by Focon Showtechnic Vertriebsgesellschaft mbH...
