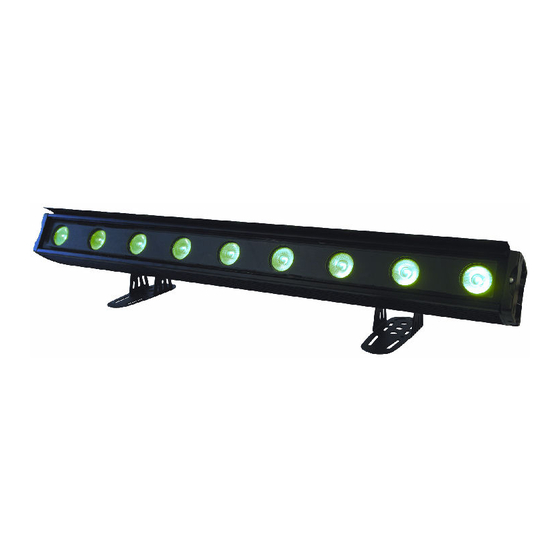

Expolite Tour-Stick Power CM+W Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Expolite Anleitungen
  4. Lichtanlage
  5. Tour-Stick Power CM+W
  6. Bedienungsanleitung

Expolite Tour-Stick Power CM+W Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Tour-Stick Power CM+W
Bedienungsanleitung
Eigenschaften
Bedienelemente
Steuerung
Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries
User Manual
Art.Nr.: led22550
Specifications
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2018-39-54
Menu
Control

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Expolite Tour-Stick Power CM+W

Inhaltszusammenfassung für Expolite Tour-Stick Power CM+W

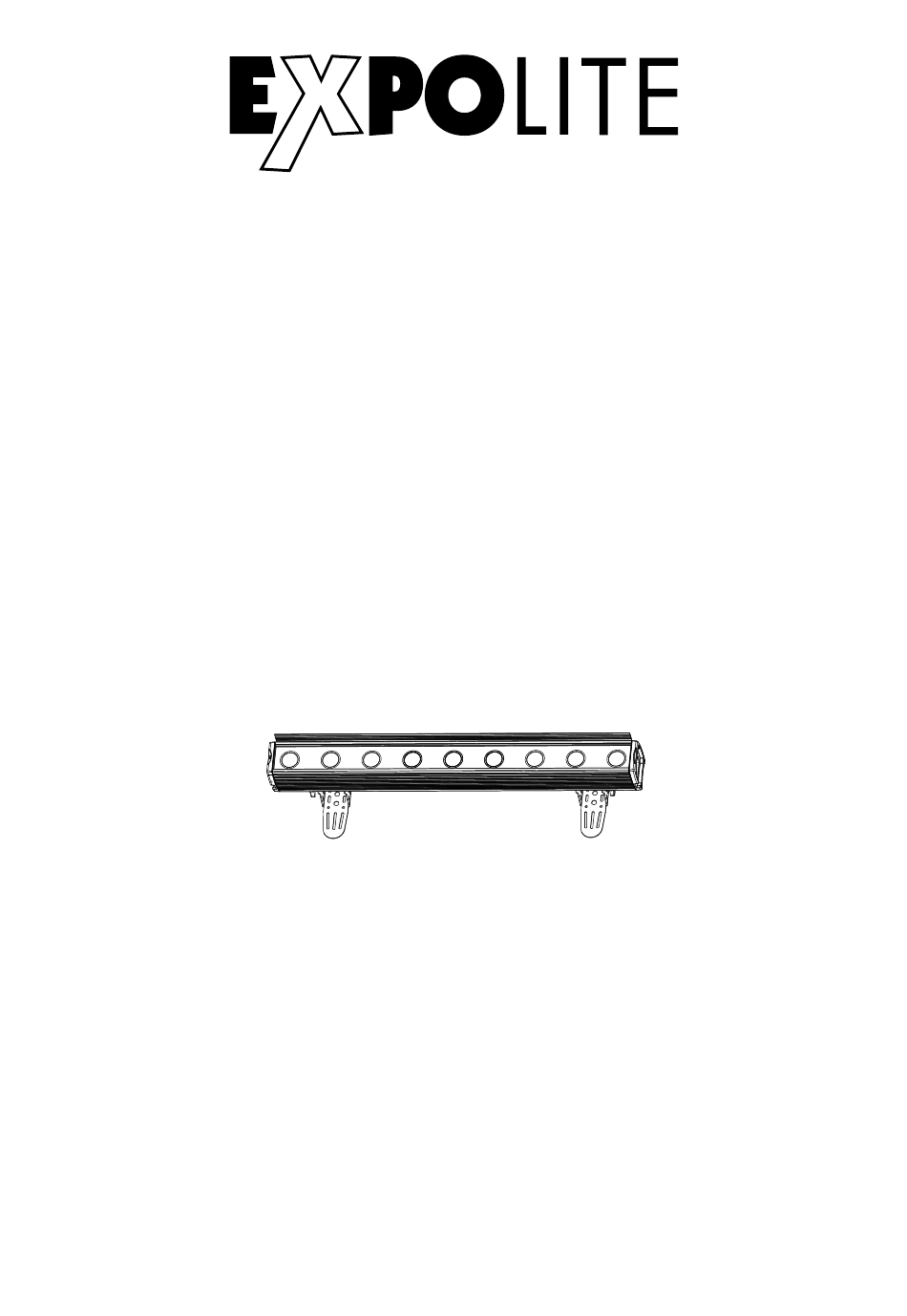

  • Seite 1 Tour-Stick Power CM+W Bedienungsanleitung User Manual Art.Nr.: led22550 Specifications Eigenschaften Menu Bedienelemente Control Steuerung Bedienungsanleitung bitte aufbewahren Änderungen sind ohne Ankündigung möglich. Changes are possible without prior notice. Keep this Manual for later queries Rev. 2018-39-54...
  • Seite 2 Die beiliegenden Bedienhinweise für Expolite Geräte sind Bestandteil dieser Bedienungs- anleitung. Lesen Sie diese sorgfältig, bevor Sie das Gerät in Betrieb nehmen. The enclosed General Information for Expolite Units are part of these user manual. Read them carefully before operating the device. FOCON SHOWTECHNIC...

  • Seite 3: Inhaltsverzeichnis

    Inhalt - Content Inhalt - Content Seite / Page Lieferumfang D-04 Technische Daten D-05 Abmessungen D-06 Installation D-07 Bedienung D-08 Steuerung mit DMX512 D-14 Delivery E-24 Product Information E-25 Dimensions E-26 Installation E-27 Operation E-28 Using DMX512 Controller E-34...

  • Seite 4: Lieferumfang

    - Expolite Tour-Stick Power CM+W - Anschlusskabel für Spannungsversorgung - Bedienhinweise für Expolite Geräte - Bedienungsanleitung Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend an Ihren Vertriebspartner. D-04...

  • Seite 5: Technische Daten D

    9x 14W 4in1 RGBW** LED Treiberstrom 800mA Abstrahlwinkel 12° Steuerung Stand-Alone / DMX512 DMX-Kanäle 3 - 36 (3/3/4/4/5/6/9/11/16/27/36) * Siehe Allgemeine Bedienhinweise für Expolite Geräte - Hinweise zu Kondenswasserbildung im Geräteinneren. ** Toleranzbereich der Farbtemperatur entsprechend Herstellerangabe +/- 10%. D-05...

  • Seite 6: Abmessungen

    Abmessungen D-06...
  • Seite 7 Installation Montage Hängend Das Gerät kann am Haltebügel hängend montiert werden. Geräte müssen entsprechend der jeweils gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen herabfallen versehen werden. Hierzu ist am Gerät eine Öse für Safeties angebracht. Stehend Das Gerät kann stehend auf den montierten Standfüßen betrieben werden. Eine sichere und ausreichend rutschhemmende Standfläche ist sicherzustellen! HINWEIS Das LED Modul kann in jeder beliebigen Lage betrieben werden.

  • Seite 8: Bedienung

    Bedienung Bedienelemente am Gerät MENU - Taste: Eine Menüebene aufwärts In gewähltes Menü springen; Eingabe bestätigen ENTER-Taste: UP-Taste: Aufwärts blättern; Wert erhöhen DOWN-Taste Abwärts blättern; Wert verringern MENU ENTER DOWN Menüstruktur MENU 0 - 255 PERSON STAT HSIC GREN 0 - 255 HSIC BLUE 0 - 255...
  • Seite 9 MENU R.(0 - 255) PERSON CAL1 WH.01 G.(0 - 255) GREN BLUE B.(0 - 255) W.(0 - 255) WH.11 WHIT CAL2 R.(0 - 255) G.(0 - 255) GREN BLUE B.(0 - 255) CALR CALR CALR **** D-09...
  • Seite 10 DMX-Adresse einstellen MENU D.(001 - 512) PERSON ADDR HSIC Im Menü wird im Punkt ADDR die DMX-Startadresse des Gerätes eingestellt. Diese bleibt auch bei einem Wechsel der Personality erhalten. DMX-Kanalbelegung einstellen MENU PERSON PERS HSIC TOUR HSIC TR 16 HSIC ARC.1 HSIC AR1.D...
  • Seite 11 Im Menü werden im Punkt AUTO die im Gerät gespeicherten Automatikprogramme abgespielt. Die Programme AT.01 bis AT.10 sind fest im Gerät hinterlegt. Die Programme PR.01 bis PR.10 sind editierbar. Dies wird unter Editieren benutzerdefinierter Programme beschrieben. Automatikprogramme werden als Master an verbundene Slave-Geräte übertragen. Für den Master- Slave-Betrieb werden Signale über die DMX-Leitung gesendet.
  • Seite 12 Verschiedene Einstellungen MENU PERSON HSIC HSIC UPLD SEND **** HSIC REST REST **** HSIC COLR RGBW HSIC DIMX DIM1 DIM2 DIM3 DIM4 HSIC CURV CV 1 CV 2 CV 3 HSIC DERR SAVE BLAK HSIC SLCK HSIC STRB SPEC SPEC CLAS Das Passwort lautet: UP - DOWN - UP - DOWN - ENTER KEY: Im Menüpunkt KEY wird der Passwortschutz des Gerätes bei Gerätestart aktiviert oder de-...
  • Seite 13 DERR: stellt das Verhalten bei Unterbrechung des DMX-Signals ein. SAVE um den letzten empfangenen Wert zu halten, oder BLAK für Blackout. SLCK: Settings Lock. In diesem Menüpunkt wird eingestellt, ob das Menü SET nur mit Eingabe der Passwortes erreichbar ist. In diesem Fall (ON) wird das Passwort UP - DOWN - UP - DOWN - ENTER benötigt, um Einstellungen vorzunehmen.

  • Seite 14: Steuerung Mit Dmx512 D

    Steuerung mit DMX512 DMX-Kanalbelegung Dieses Gerät verfügt über verschiedene DMX-Personalities. Bei diesen werden unterschiedlich viele DMX-Kanäle belegt und die Reaktion des Gerätes unterscheidet sich entsprechend. Es sind 11 DMX-Personalities (3-/3-/4-/4-/5-/6-/9-/11-/16-/27-/36-Kanäle) wählbar. Durch Änderungen in der Gerätesoftware kann es zu weiteren oder geänderten Funktionen kommen. Auf der Website steht das aktuellste Dokument „DMX-Channels“...
  • Seite 15 Classic Strobe 10-19 20-29 30-39 40-49 50-59 60-69 70-79 80-89 90-99 100-109 110-119 120-129 130-139 140-149 150-159 160-169 170-179 180-189 190-199 200-255 Auto 0-40 No Function 41-50 Auto 01 51-60 Auto 02 61-70 Auto 03 71-80 Auto 04 81-90 Auto 05 91-100 Auto 06 101-110...
  • Seite 16 0-255 Auto Speed (slow to fast) Dimmer Speed Return Settings 10-29 Normal 30-69 Dim 1 70-129 Dim 2 130-189 Dim 3 190-255 Dim 4 D-16...
  • Seite 17 TR16 Mode 0-255 Master Dimmer 0-255 Master Dimmer Fine 0-255 0-255 Red Fine 0-255 Green 0-255 Green Fine 0-255 Blue 0-255 Blue Fine 0-255 White 0-255 White Fine Colour Macro & White 0-10 No Function 11-30 Red 100% / Green Up / Blue 0% 31-50 Red Down / Green 100% / Blue 0% 51-70...
  • Seite 18 Classic Strobe 10-19 20-29 30-39 40-49 50-59 60-69 70-79 80-89 90-99 100-109 110-119 120-129 130-139 140-149 150-159 160-169 170-179 180-189 190-199 200-255 Auto 0-40 No Function 41-50 Auto 01 51-60 Auto 02 61-70 Auto 03 71-80 Auto 04 81-90 Auto 05 91-100 Auto 06 101-110...
  • Seite 19 Dimmer Speed Return Settings 10-29 Normal 30-69 Dim 1 70-129 Dim 2 130-189 Dim 3 190-255 Dim 4 Pixel Selection Pix 1, 2, 3, 4, 5, 6, 7, 8, 9 (Static) 10-19 Pix 1 20-29 Pix 2 30-39 Pix 3 40-49 Pix 4 50-59...
  • Seite 20 Pix 1 Mode 0-255 Pixel 1 Red 0-255 Pixel 1 Green 0-255 Pixel 1 Blue 0-255 Pixel 2 Red 0-255 Pixel 2 Green 0-255 Pixel 2 Blue 0-255 Pixel 3 Red 0-255 Pixel 3 Green 0-255 Pixel 3 Blue 0-255 Pixel 4 Red 0-255 Pixel 4 Green...
  • Seite 21 Pix 2 Mode 0-255 Pixel 1 Red 0-255 Pixel 1 Green 0-255 Pixel 1 Blue 0-255 Pixel 1 White 0-255 Pixel 2 Red 0-255 Pixel 2 Green 0-255 Pixel 2 Blue 0-255 Pixel 2 White 0-255 Pixel 3 Red 0-255 Pixel 3 Green 0-255 Pixel 3 Blue...
  • Seite 22 ARC.1 0-255 0-255 Green 0-255 Blue AR1.D 0-255 Master Dimmer 0-255 0-255 Green 0-255 Blue ARC.2 0-255 0-255 Green 0-255 Blue 0-255 White AR2.D 0-255 Master Dimmer 0-255 0-255 Green 0-255 Blue 0-255 White AR2.S 0-255 Master Dimmer 0-255 0-255 Green 0-255 Blue...
  • Seite 23 HALO 0-255 Pixel 1 Dimmer 2700K 0-255 Pixel 2 Dimmer 2700K 0-255 Pixel 3 Dimmer 2700K 0-255 Pixel 4 Dimmer 2700K 0-255 Pixel 5 Dimmer 2700K 0-255 Pixel 6 Dimmer 2700K 0-255 Pixel 7 Dimmer 2700K 0-255 Pixel 8 Dimmer 2700K 0-255 Pixel 9 Dimmer 2700K D-23...

  • Seite 24: Delivery E

    Delivery - Expolite Tour-Stick Power CM+W - Power connection cable - General Information for Expolite Units - User Manual Expolite devices are carefully checked before shipment. If the delivery is not complete, please contact your distributor immediately. E-24...

  • Seite 25: Product Information E

    LED Current 800mA Optics 12° Control Stand-Alone / DMX512 DMX-Channels 3 - 36 (3/3/4/4/5/6/9/11/16/27/36) * take note to General Informations for Expolite Units - Notes for Condensation inside Housing. ** Tolerance in colour temperature according to LED manufacturer +/- 10%. E-25...
  • Seite 26 Dimensions E-26...

  • Seite 27: Installation E

    Installation Mounting Hanging The fixture can be mounted in a hanging position using the mounting bracket. Fixture must be safe mounted in accordance with the relevant regulations and provided with a safetycord to prevent falling. For this purpose, an eyelet for safeties is attached to the device.

  • Seite 28: Operation E

    Operation Display Operation MENU: Return to previous menu ENTER: Enter currently selected menu Scroll Up, Increase value Scroll down: Decrease value DOWN: MENU ENTER DOWN Menu Map MENU 0 - 255 PERSON STAT HSIC GREN 0 - 255 HSIC BLUE 0 - 255 HSIC WHIT...
  • Seite 29 MENU R.(0 - 255) PERSON CAL1 WH.01 G.(0 - 255) GREN BLUE B.(0 - 255) W.(0 - 255) WH.11 WHIT CAL2 R.(0 - 255) G.(0 - 255) GREN BLUE B.(0 - 255) CALR CALR CALR **** E-29...
  • Seite 30 Setting DMX-Address MENU D.(001 - 512) PERSON ADDR HSIC The DMX start address of the fixture is set in the menu ADDR. This is retained even when changing the personality. Setting DMX-Personality MENU PERSON PERS HSIC TOUR HSIC TR 16 HSIC ARC.1 HSIC...
  • Seite 31 In the menu AUTO PROGRAM the automatic programs stored in the device are activated. The programs AT01 to AT10 are permanently stored in the device. The programs Pr01 to PR10 are editable. This is described under Edit User Programs. Automatic programs are transmitted as master to connected slave devices.
  • Seite 32 Miscellaneous Settings MENU PERSON HSIC HSIC UPLD SEND **** HSIC REST REST **** HSIC COLR RGBW HSIC DIMX DIM1 DIM2 DIM3 DIM4 HSIC CURV CV 1 CV 2 CV 3 HSIC DERR SAVE BLAK HSIC SLCK HSIC STRB SPEC SPEC CLAS The default password is: UP - DOWN - UP - DOWN - ENTER KEY: In the menu KEY the password protection of the fixture is activated or deactivated.
  • Seite 33 DERR: sets how the fixture responses if DMX-signal gets lost. Set SAVE to hold the last received value or BLAK for blackout. SLCK: Settings Lock. In this menu is set whether the menu SET is only accesable after entering the password (ON) or without a password (OFF).

  • Seite 34: Using Dmx512 Controller E

    Using DMX512 Control DMX-Channel assignment This device has several DMX personalities. In each personality a different number of DMX channels is used and the reaction of the device differs accordingly. There are eleven DMX personalities with 3, 3, 4, 4, 5, 6, 9, 11, 16, 27 and 36 channels selectable. Because of changes in the firmware of the fixture, functions can be added or changed.
  • Seite 35 Classic Strobe 10-19 20-29 30-39 40-49 50-59 60-69 70-79 80-89 90-99 100-109 110-119 120-129 130-139 140-149 150-159 160-169 170-179 180-189 190-199 200-255 Auto 0-40 No Function 41-50 Auto 01 51-60 Auto 02 61-70 Auto 03 71-80 Auto 04 81-90 Auto 05 91-100 Auto 06 101-110...
  • Seite 36 0-255 Auto Speed (slow to fast) Dimmer Speed Return Settings 10-29 Normal 30-69 Dim 1 70-129 Dim 2 130-189 Dim 3 190-255 Dim 4 E-36...
  • Seite 37 TR16 Mode 0-255 Master Dimmer 0-255 Master Dimmer Fine 0-255 0-255 Red Fine 0-255 Green 0-255 Green Fine 0-255 Blue 0-255 Blue Fine 0-255 White 0-255 White Fine Colour Macro & White 0-10 No Function 11-30 Red 100% / Green Up / Blue 0% 31-50 Red Down / Green 100% / Blue 0% 51-70...
  • Seite 38 Classic Strobe 10-19 20-29 30-39 40-49 50-59 60-69 70-79 80-89 90-99 100-109 110-119 120-129 130-139 140-149 150-159 160-169 170-179 180-189 190-199 200-255 Auto 0-40 No Function 41-50 Auto 01 51-60 Auto 02 61-70 Auto 03 71-80 Auto 04 81-90 Auto 05 91-100 Auto 06 101-110...
  • Seite 39 Dimmer Speed Return Settings 10-29 Normal 30-69 Dim 1 70-129 Dim 2 130-189 Dim 3 190-255 Dim 4 Pixel Selection Pix 1, 2, 3, 4, 5, 6, 7, 8, 9 (Static) 10-19 Pix 1 20-29 Pix 2 30-39 Pix 3 40-49 Pix 4 50-59...
  • Seite 40 Pix 1 Mode 0-255 Pixel 1 Red 0-255 Pixel 1 Green 0-255 Pixel 1 Blue 0-255 Pixel 2 Red 0-255 Pixel 2 Green 0-255 Pixel 2 Blue 0-255 Pixel 3 Red 0-255 Pixel 3 Green 0-255 Pixel 3 Blue 0-255 Pixel 4 Red 0-255 Pixel 4 Green...
  • Seite 41 Pix 2 Mode 0-255 Pixel 1 Red 0-255 Pixel 1 Green 0-255 Pixel 1 Blue 0-255 Pixel 1 White 0-255 Pixel 2 Red 0-255 Pixel 2 Green 0-255 Pixel 2 Blue 0-255 Pixel 2 White 0-255 Pixel 3 Red 0-255 Pixel 3 Green 0-255 Pixel 3 Blue...
  • Seite 42 ARC.1 0-255 0-255 Green 0-255 Blue AR1.D 0-255 Master Dimmer 0-255 0-255 Green 0-255 Blue ARC.2 0-255 0-255 Green 0-255 Blue 0-255 White AR2.D 0-255 Master Dimmer 0-255 0-255 Green 0-255 Blue 0-255 White AR2.S 0-255 Master Dimmer 0-255 0-255 Green 0-255 Blue...
  • Seite 43 HALO 0-255 Pixel 1 Dimmer 2700K 0-255 Pixel 2 Dimmer 2700K 0-255 Pixel 3 Dimmer 2700K 0-255 Pixel 4 Dimmer 2700K 0-255 Pixel 5 Dimmer 2700K 0-255 Pixel 6 Dimmer 2700K 0-255 Pixel 7 Dimmer 2700K 0-255 Pixel 8 Dimmer 2700K 0-255 Pixel 9 Dimmer 2700K E-43...
  • Seite 44 © 2018 by Focon Showtechnic Vertriebsgesellschaft mbH...
