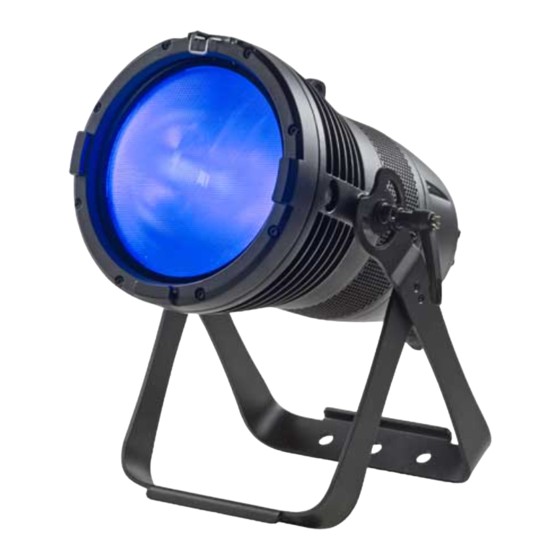

Expolite ProPAR X3 COB Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Expolite Anleitungen
  4. Lichtanlage
  5. ProPAR X3 COB
  6. Bedienungsanleitung

Expolite ProPAR X3 COB Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

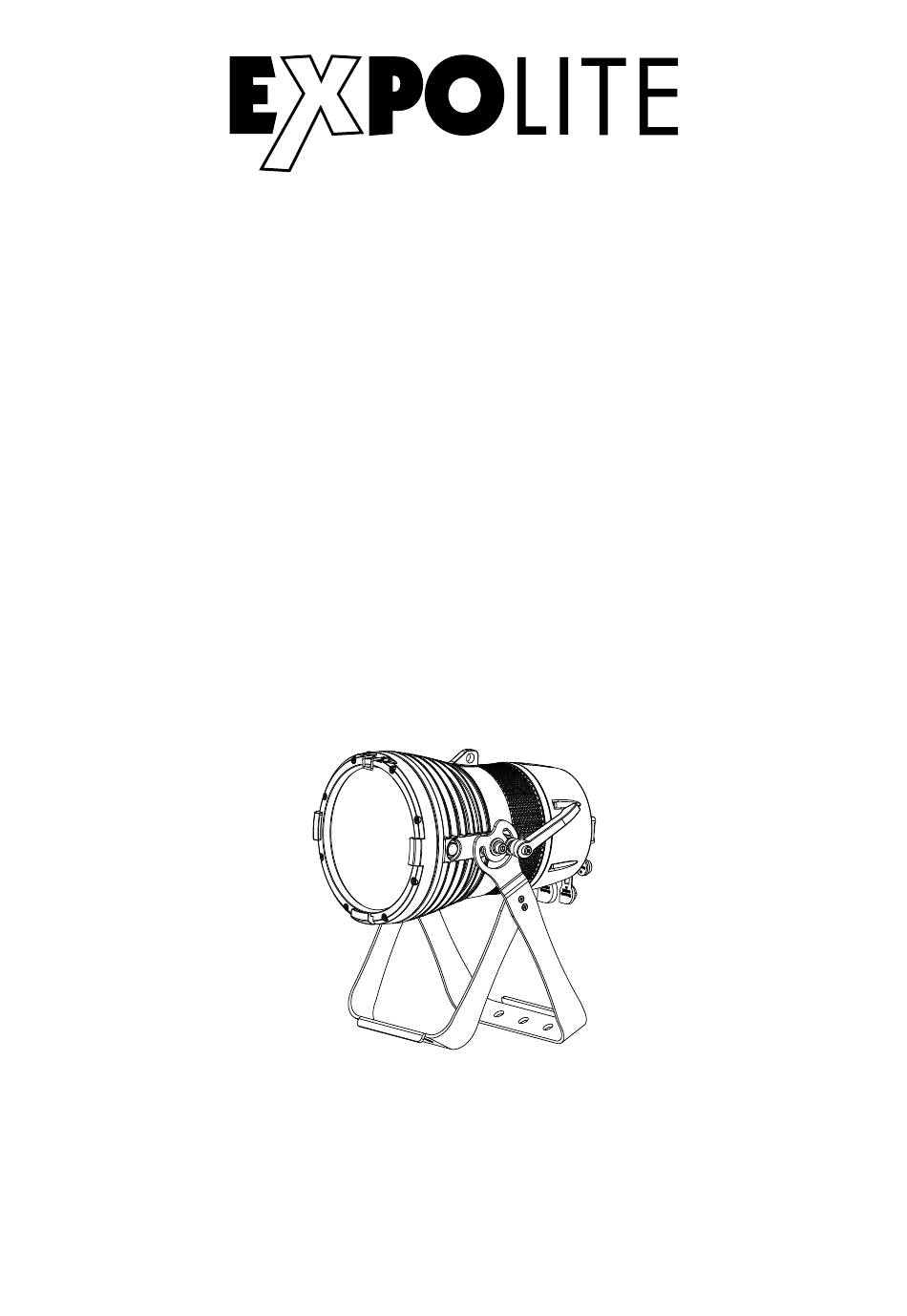

ProPAR X3 COB
Bedienungsanleitung
Eigenschaften
Bedienelemente
Steuerung
Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries
User Manual
Art.Nr.: led28305
Specifications
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2019-07-31
Menu
Control

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Expolite ProPAR X3 COB

Inhaltszusammenfassung für Expolite ProPAR X3 COB

  • Seite 1 ProPAR X3 COB Bedienungsanleitung User Manual Art.Nr.: led28305 Specifications Eigenschaften Menu Bedienelemente Control Steuerung Bedienungsanleitung bitte aufbewahren Änderungen sind ohne Ankündigung möglich. Changes are possible without prior notice. Keep this Manual for later queries Rev. 2019-07-31...
  • Seite 2 Die beiliegenden Bedienhinweise für Expolite Geräte sind Bestandteil dieser Bedienungs- anleitung. Lesen Sie diese sorgfältig, bevor Sie das Gerät in Betrieb nehmen. The enclosed General Information for Expolite Units are part of these user manual. Read them carefully before operating the device. FOCON SHOWTECHNIC...

  • Seite 3: Inhaltsverzeichnis

    Inhalt - Content Inhalt - Content Seite / Page Lieferumfang D-04 Technische Daten D-05 Abmessungen D-06 Installation D-07 Bedienung D-08 Steuerung mit DMX512 D-14 Delivery E-22 Product Information E-23 Dimensions E-24 Installation E-25 Operation E-26 Using DMX512 Controller E-32...

  • Seite 4: Lieferumfang

    - Expolite ProPAR X3 COB - Anschlusskabel für Spannungsversorgung - Bedienhinweise für Expolite Geräte - Bedienungsanleitung Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend an Ihren Vertriebspartner. D-04...

  • Seite 5: Technische Daten D

    < 80% Schutzklasse IP 65 Gehäuse Aluminiumdruckguss Gehäuse LEDs 1x 150W RGBACL LED Treiberstrom Abstrahlwinkel 16° Steuerung Stand-Alone / DMX512 / RDM DMX-Kanäle 3 - 20 (3/6/7/10/13/20) * Siehe Allgemeine Bedienhinweise für Expolite Geräte - Hinweise zu Kondenswasserbildung im Geräteinneren. D-05...

  • Seite 6: Abmessungen

    Abmessungen 312 mm 312 mm 418 mm 320 mm D-06...
  • Seite 7 Installation Montage Hängend Das Gerät kann in jeder beliebigen Position verwendet werden. An dem Montagebügel sind Bohrungen vorhanden, durch die gängige Halterungen sicher montiert werden können. Geräte müssen entsprechend der jeweils gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen herabfallen versehen werden.

  • Seite 8: Bedienung

    Bedienung Bedienelemente am Gerät MENU - Taste: Eine Menüebene aufwärts ENTER-Taste: In gewähltes Menü springen; Eingabe bestätigen UP-Taste: Aufwärts blättern; Wert erhöhen Abwärts blättern; Wert verringern DOWN-Taste MENU ENTER DOWN Menüstruktur MENU PERSON ADDRESS HSIC 001-512 0-255 PERSON STATIC HSIC GREEN 0-255 0-255...
  • Seite 9 SLOW NORMAL FAST AUTO MODE SETTING SELF MASTER HSIC HSIC 1800K X FINE +/-200 **** 2200K Y FINE +/-200 2700K 3000K 3200K 3500K 4000K 4200K 4500K 5600K 6000K 6500K 7200K 8000K HSIC INFO VERSION 35xxxxxxxxxxxx LABEL PROPAR X3 COB D-09...
  • Seite 10 DMX-Adresse einstellen MENU PERSON ADDRESS HSIC 001-512 Im Menü ADDRESS wird die DMX-Startadresse des Gerätes eingestellt. Diese bleibt auch bei dem Wechsel der Personality erhalten. DMX-Kanalbelegung einstellen MENU PERSONALITY PERSON BASIC HSIC TOUR Tr16 Im Menü PERSONALITY wird die Belegung der DMX-Kanäle des Gerätes festgelegt. Es stehen die Modi BASIC(3 Kanäle), CLR (6 Kanäle), HSIC (7 Kanäle), SSP (10 Kanäle), TOUR (13 Kanäle) und TR16 (20 Kanäle) zur Verfügung.
  • Seite 11 Automatikprogramme abspielen MENU AUTO PROGRAM HSIC AUTO1 SPEED 0 - 255 PERSON HSIC AUTO2 HSIC AUTO10 PROGRAM1 HSIC PROGRAM2 HSIC PROGRAM10 HSIC Im Menü werden im Punkt AUTO PROGRAM die im Gerät gespeicherten Automatikprogramme abgespielt. Die Programme AUTO1 bis AUTO10 sind fest im Gerät hinterlegt. Die Programme PROGRAM1 bis PROGRAM10 sind editierbar.
  • Seite 12 Verschiedene Einstellungen MENU SETTING HSIC UPLOAD SEND **** **** RESET RESET **** DIMMER DIM4 DIM3 DIM2 DIM1 DMX ERROR SAVE BLACK PWM_RATE 600HZ 1200HZ 2000HZ 4000HZ 6000HZ 25000HZ POWER CCT 2700K 3200K 4200K NORMAL COLOR RGBTOW FANS SLOW NORMAL FAST AUTO MODE SETTING SELF...

  • Seite 13: Aktivieren Des Passwortschutzes

    INFO VERSION 35xxxxxxxxxxxx LABEL PROPAR X3 COB Im Info-Menü (INFO), Untermenü VERSION wird die z.Zt. installierte Firmwareversion des Gerätes angezeigt. Im Untermenü RDM kann im Untermenü UID die RDM-ID des Gerätes und im Untermenü LABEL die Bezeichnung des Gerätes eingesehen werden.

  • Seite 14: Steuerung Mit Dmx512 D

    Steuerung mit DMX512 DMX-Kanalbelegung Dieses Gerät verfügt über verschiedene DMX-Personalities. Bei diesen werden unterschiedlich viele DMX-Kanäle belegt und die Reaktion des Gerätes unterscheidet sich entsprechend. Es sind 6 DMX-Personalities (3-/6-/7-/10-/13-/20-Kanäle) wählbar. Durch Änderungen in der Gerätesoftware kann es zu weiteren oder geänderten Funktionen kommen. Auf der Website steht das aktuellste Dokument „DMX-Channels“...
  • Seite 15 216-219 3500K 220-223 4000K 224-227 4200K 228-231 4500K 232-235 5600K 236-239 6000K 240-243 6500K 244-247 7200K 248-255 8000K 0-255 0-255 Green 0-255 Blue 0-255 Amber 0-255 Lime 0-255 Cyan 0-255 Master Dimmer 0-255 Dimmer Fine 0-255 0-255 Green 0-255 Blue 0-255 Amber 0-255...
  • Seite 16 HSIC 0-255 Intensity 0-255 0-255 Hue Fine 0-255 Saturation Colour Temperature 0-10 No Function 11-28 1800K 29-46 2200K 47-64 2700K 65-82 3000K 83-100 3200K 101-118 3500K 119-136 4000K 137-154 4200K 155-172 4500K 173-190 5600K 191-208 6000K 209-226 6500K 227-244 7200K 245-255 8000K Strobe...
  • Seite 17 TOUR 0-255 Master Dimmer 0-255 0-255 Green 0-255 Blue 0-255 Amber 0-255 Lime 0-255 Cyan Preset Colours 0-11 No Function 11-20 L106 21-30 31-40 L194 41-50 51-60 L019 61-70 71-80 81-90 91-100 L213 101-110 R377 111-120 121-130 L202 131-140 L328 141-150 R3314 151-160...
  • Seite 18 220-223 4000K 224-227 4200K 228-231 4500K 232-235 5600K 236-239 6000K 240-243 6500K 244-247 7200K 248-255 8000K Auto 0 - 40 No Function 41-50 Auto 1 51-60 Auto 2 61-70 Auto 3 71-80 Auto 4 81-90 Auto 5 91-100 Auto 6 101-110 Auto 7 111-120...
  • Seite 19 TR16 0-255 Master Dimmer 0-255 Master Dimmer Fine 0-255 0-255 Red Fine 0-255 Green 0-255 Green Fine 0-255 Blue 0-255 Blue Fine 0-255 Amber 0-255 Amber Fine 0-255 Lime 0-255 Lime Fine 0-255 Cyan 0-255 Cyan Fine Preset Colours 0-11 No Function 11-20 L106...
  • Seite 20 196-199 1800K 200-203 2200K 204-207 2700K 208-211 3000K 212-215 3200K 216-219 3500K 220-223 4000K 224-227 4200K 228-231 4500K 232-235 5600K 236-239 6000K 240-243 6500K 244-247 7200K 248-255 8000K Auto 0 - 40 No Function 41-50 Auto 1 51-60 Auto 2 61-70 Auto 3 71-80...
  • Seite 21 Dimmer Speed No Function 10-29 30-69 Dim1 70-129 Dim2 130-189 Dim3 190-255 Dim4 D-21...

  • Seite 22: Delivery E

    Delivery - Expolite ProPAR X3 COB - Power connection cable - General Information for Expolite Units - User Manual Expolite devices are carefully checked before shipment. If the delivery is not complete, please contact your distributor immediately. E-22...

  • Seite 23: Product Information E

    IP 65 Housing Die-cast aluminium housing LEDs 1x 150W RGBACL LED Current Optics 16° Control Stand-Alone / DMX512 / RDM DMX-Channels 3 - 20 (3/6/7/10/13/20) * take note to General Informations for Expolite Units - Notes for Condensation inside Housing. E-23...
  • Seite 24 Dimensions 312 mm 312 mm 418 mm 320 mm E-24...

  • Seite 25: Installation E

    Installation Mounting Hanging The device can be used in any position. On the mounting bracket are holes available, for attaching standard brackets. Fixture must be safe mounted in accordance with the relevant regulations and provided with a safetycord to prevent falling. For this purpose, an eyelet for safeties is attached to the device. Standing The device can be placed directly on the mounted bracket.

  • Seite 26: Operation E

    Operation Display Operation MENU: Return to previous menu Enter currently selected menu ENTER: Scroll Up, Increase value DOWN: Scroll down: Decrease value MENU ENTER DOWN Menu Map MENU PERSON ADDRESS HSIC 001-512 0-255 PERSON STATIC HSIC GREEN 0-255 0-255 BLUE AMBER 0-255 LIME...
  • Seite 27 SLOW NORMAL FAST AUTO MODE SETTING SELF MASTER HSIC HSIC 1800K X FINE +/-200 **** 2200K Y FINE +/-200 2700K 3000K 3200K 3500K 4000K 4200K 4500K 5600K 6000K 6500K 7200K 8000K HSIC INFO VERSION 35xxxxxxxxxxxx LABEL PROPAR X3 COB E-27...
  • Seite 28 Setting DMX-Address MENU PERSON ADDRESS 001 - 512 HSIC The DMX start address of the fixture is set in the menu ADDRESS. This is retained even when changing the personality. Setting DMX-Personality MENU PERSONALITY PERSON BASIC HSIC TOUR Tr16 The personality is set in the menu PERSONALITY. There are six different modes which can be chosen: BASIC (3 channels), CLR (6 channels), HSIC (7 channels), SSP (10 channels), TOUR (13 channels) and TR16 (20 channels).
  • Seite 29 Activating Auto Programs MENU AUTO PROGRAM HSIC AUTO1 SPEED 0 - 255 PERSON HSIC AUTO2 HSIC AUTO10 PROGRAM1 HSIC PROGRAM2 HSIC PROGRAM10 HSIC In the menu AUTO PROGRAM the automatic programs stored in the device are activated. The programs AUTO1 to AUTO10 are permanently stored in the device. The programs PROGRAM1 to PROGRAM10 are editable.

  • Seite 30: Miscellaneous Settings

    Miscellaneous Settings MENU SETTING HSIC UPLOAD SEND **** **** RESET RESET **** DIMMER DIM4 DIM3 DIM2 DIM1 DMX ERROR SAVE BLACK PWM_RATE 600HZ 1200HZ 2000HZ 4000HZ 6000HZ 25000HZ POWER CCT 2700K 3200K 4200K NORMAL COLOR RGBTOW FANS SLOW NORMAL FAST AUTO MODE SETTING SELF...
  • Seite 31 VERSION 35xxxxxxxxxxxx LABEL PROPAR X3 COB In the info menu (INFO), submenu VERSION the currently installed firmware version is shown. In the submenu RDM, submenu UID the RMD-ID of the fixture and in the submenu LABEL the model name of the fixture can be found.

  • Seite 32: Using Dmx512 Controller E

    Using DMX512 Control DMX-Channel assignment This device has several DMX personalities. In each personality a different number of DMX channels is used and the reaction of the device differs accordingly. There are six DMX personalities with 3, 6, 7, 10, 13 and 20 channels selectable. Because of changes in the firmware of the fixture, functions can be added or changed.
  • Seite 33 216-219 3500K 220-223 4000K 224-227 4200K 228-231 4500K 232-235 5600K 236-239 6000K 240-243 6500K 244-247 7200K 248-255 8000K 0-255 0-255 Green 0-255 Blue 0-255 Amber 0-255 Lime 0-255 Cyan 0-255 Master Dimmer 0-255 Dimmer Fine 0-255 0-255 Green 0-255 Blue 0-255 Amber 0-255...
  • Seite 34 HSIC 0-255 Intensity 0-255 0-255 Hue Fine 0-255 Saturation Colour Temperature 0-10 No Function 11-28 1800K 29-46 2200K 47-64 2700K 65-82 3000K 83-100 3200K 101-118 3500K 119-136 4000K 137-154 4200K 155-172 4500K 173-190 5600K 191-208 6000K 209-226 6500K 227-244 7200K 245-255 8000K Strobe...
  • Seite 35 TOUR 0-255 Master Dimmer 0-255 0-255 Green 0-255 Blue 0-255 Amber 0-255 Lime 0-255 Cyan Preset Colours 0-11 No Function 11-20 L106 21-30 31-40 L194 41-50 51-60 L019 61-70 71-80 81-90 91-100 L213 101-110 R377 111-120 121-130 L202 131-140 L328 141-150 R3314 151-160...
  • Seite 36 220-223 4000K 224-227 4200K 228-231 4500K 232-235 5600K 236-239 6000K 240-243 6500K 244-247 7200K 248-255 8000K Auto 0 - 40 No Function 41-50 Auto 1 51-60 Auto 2 61-70 Auto 3 71-80 Auto 4 81-90 Auto 5 91-100 Auto 6 101-110 Auto 7 111-120...
  • Seite 37 TR16 0-255 Master Dimmer 0-255 Master Dimmer Fine 0-255 0-255 Red Fine 0-255 Green 0-255 Green Fine 0-255 Blue 0-255 Blue Fine 0-255 Amber 0-255 Amber Fine 0-255 Lime 0-255 Lime Fine 0-255 Cyan 0-255 Cyan Fine Preset Colours 0-11 No Function 11-20 L106...
  • Seite 38 196-199 1800K 200-203 2200K 204-207 2700K 208-211 3000K 212-215 3200K 216-219 3500K 220-223 4000K 224-227 4200K 228-231 4500K 232-235 5600K 236-239 6000K 240-243 6500K 244-247 7200K 248-255 8000K Auto 0 - 40 No Function 41-50 Auto 1 51-60 Auto 2 61-70 Auto 3 71-80...
  • Seite 39 Dimmer Speed No Function 10-29 30-69 Dim1 70-129 Dim2 130-189 Dim3 190-255 Dim4 E-39...
  • Seite 40 © 2018 by Focon Showtechnic Vertriebsgesellschaft mbH...
