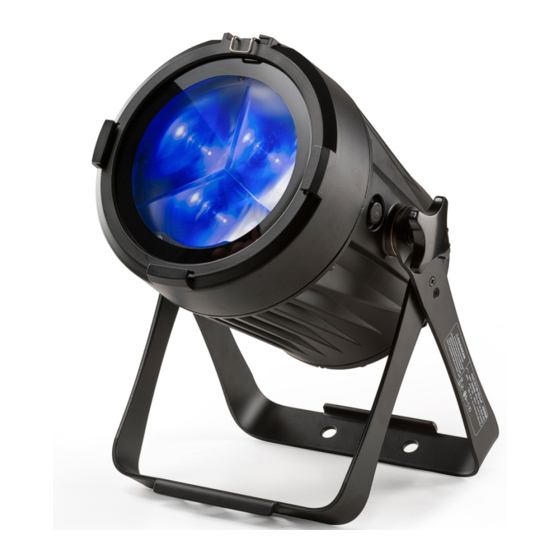

Expolite TourLED MC 120 MKII Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Expolite Anleitungen
  4. Lichtanlage
  5. TourLED MC 120 MKII
  6. Bedienungsanleitung

Expolite TourLED MC 120 MKII Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

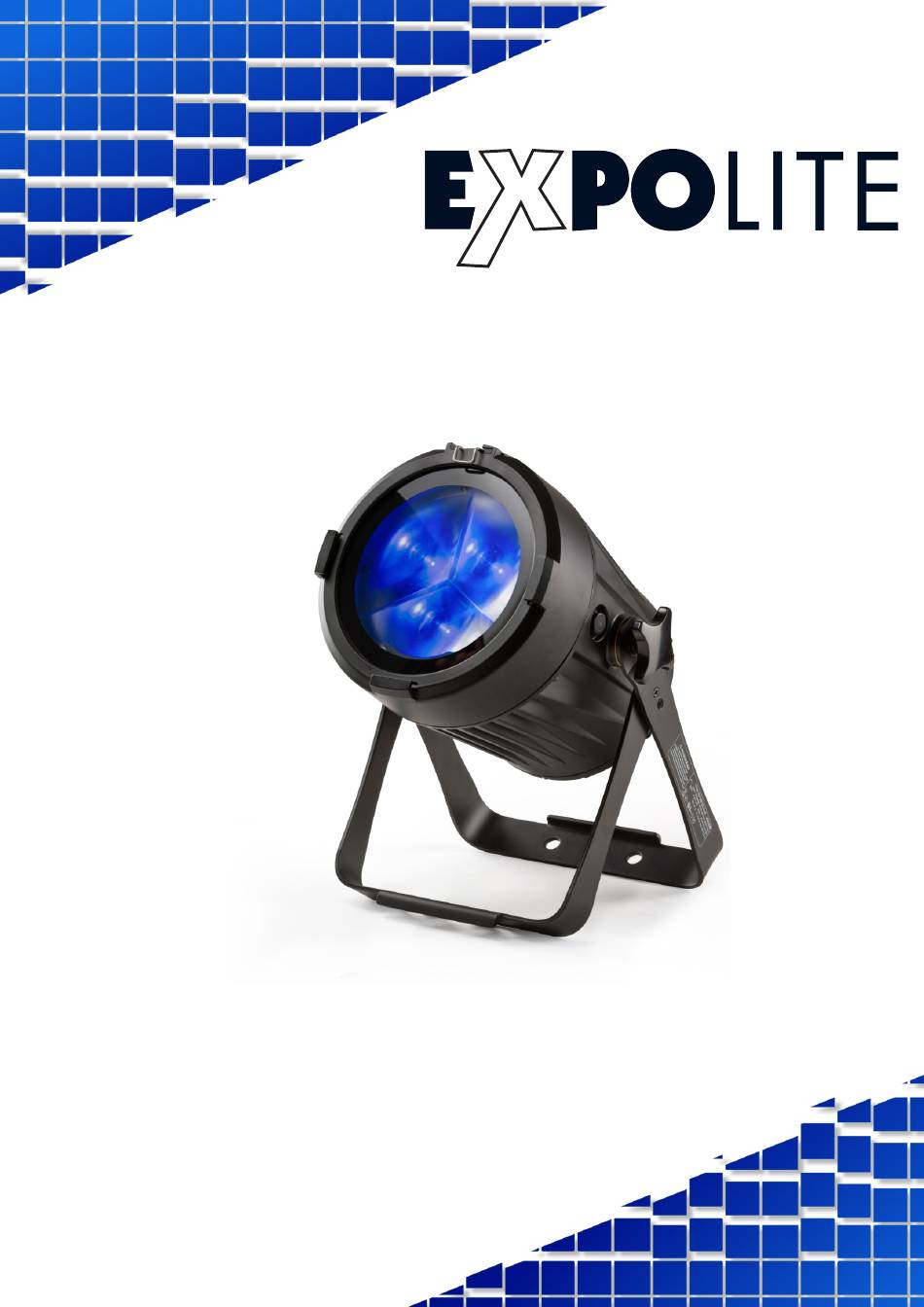

TourLED MC 120
MKII
Bedienungsanleitung
Art.Nr.:led25120

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Expolite TourLED MC 120 MKII

Inhaltszusammenfassung für Expolite TourLED MC 120 MKII

  • Seite 1 TourLED MC 120 MKII Bedienungsanleitung Art.Nr.:led25120...

  • Seite 2: Inhaltsverzeichnis

    Inhalt: 1-Einführung .................1 ................1 1.1 Spezifika onen 1.2 Sicherheitshinweise ..............3 2-Installa on .................3 2.1 Montage ..................3 2.2 Anschluss ...................4 3-Menü ..................4 3.1 Bedienelemente ................4 ..................5 3.2 Menü 3.3 Sta c ..................7 3.4 Address ..................7 3.5 Run Mode ..................7 3.6 Personality .................7 3.7 Auto Program ................8...

  • Seite 3: 1-Einführung

    1 Einführung 1.1 Spezifika onen Lieferumfang Ar kelnummer ExpoLite TourLED MC 120 MKII led25120 Anschlusskabel Bedienhinweise für ExpoLite Geräte Spannungsversorgung 100-240VAC, 50/60Hz Op onales Zubehör 130 Wa Sicherungsseil 60cm/4mm Art.Nr.: sic62116 Anschlüsse Seetronic Power IP in/out PowerCon True1 5m Verlängerung XLR 3+5-Pol in/out Art.Nr.: kab44905...
  • Seite 4 Abmessungen 274x210x388mm (BxLxH) 7,3kg Seite 2...

  • Seite 5: Sicherheitshinweise

    1.2 Sicherheitshinweise Die Sicherheitshinweise entnehmen Sie bi e dem gesonderten Dokument „Bedienhinweise für ExpoLite Geräte“. 2 Installa on 2.1 Montage Dieses Gerät kann stehend und hängend verwendet werden. Nutzen Sie, für die hängende Montage, die Bohrungen an dem Bügel um gängige Halterungen zu mon eren. Nutzen sie die Bügel für die stehende Montage.

  • Seite 6: Anschluss

    2.2 Anschluss Bei 240V Netzspannung: maximal 13 Geräte in Reihe Bei 100V Netzspannung: maximal 6 Geräte in Reihe Hinweis: Wenn das Signalkabel länger als 60m zwischen dem DMX-Controler und dem Gerät oder zwischen zwei Geräten ist, muss ein Signalverstärker eingesetzt werden. 3 Menü...

  • Seite 7: Menü

    3.2 Menü MENU STATIC 0-255 YES/NO GREEN 0-255 BLUE 0-255 WHITE 0-255 ZOOM 0-255 STROBE 0-255 ADDRESS 001-512 RUN MODE SLAVE PERSONALITY HSIC TOUR TR16 AUTO PROGRAM AUTO 1 0-255 AUTO 2 0-255 0-255 AUTO 10 0-255 PR 1 0-255 PR 2 0-255 EDIT...
  • Seite 8 MENU INFO FIXTUE HOURS VERSION 0X1234XXXXX LABEL TOUELED120 1800K BLUE 0-255 2200K 0-255 DIMMER 0-255 10000K STROBE 0-255 ZOOM 0-255 TIME 0-255(*0.1S) YES/NO PRESET COLOR COLOR 1 COLOR 2 COLOR 24 Seite 6...

  • Seite 9: Sta C

    3.3 Sta c MENU STATIC GREEN BLUE WHITE ZOOM STROBE In diesem Menü lassen sich die einzelnen Funk onen einstellen und ohne ein Steuersignal wiedergeben. Stellen sie dazu die einzelnen Werte der gewünschten Funk on ein. 3.4 Address MENU ADDRESS 001 - 512 In diesem Menü...

  • Seite 10: Auto Program

    3.7 Auto Program MENU AUTO PROGRAM AUTO 1 AUTO 2 AUTO 10 PR 1 PR 2 In diesem Menü lassen sich vorprogrammierte Programme auswählen. Die Werte 0-255 ändern die Geschwindigkeit. „PR1" und „PR2" lösen die unter „EDIT“ edi erbaren benutzerdefinierten Programme aus.

  • Seite 11: Info

    DMX Error In diesem Menü wird das Verhalten des Gerätes bei Ausfall des Signals. eingestellt. Wählen sie „SAVE“ um bei Ausfall des Signals den letzten Wert zu halten oder „BLACK“ um in den Blackout zu wechseln. In diesem Menü lassen sich verschiedene Wiederholungsraten von 1200Hz bis 25000Hz einstellen.

  • Seite 12: Preset Color

    3.11 Preset Color MENU PRESET COLOR COLOR 1 COLOR 24 In diesem Menü lassen sich verschiedene Farb-Presets abrufen. Seite 10...

  • Seite 13: 4-Kanalbelegung

    4 Kanalbelegung 4.1 HSIC DMX Kanal Wert Funk on 0 - 255 INTENSITY 0 - 255 0 - 255 HUE FINE 0 - 255 SATURATION 000 - 009 NO FUNCTION 010 - 024 1800K 025 - 039 2200K 040 - 054 2700K 055 - 069 3000K...

  • Seite 14: Ssp

    4.1 HSIC DMX Kanal Wert Funk on CONTROL 000 - 010 NO FUNCTION 011 - 100 RESERVED 101 - 110 DIMMER OFF 111 - 120 DIMMER DIM4 121 - 150 RESERVED 151 - 160 1200Hz 161 - 170 2400Hz 171 - 180 4000Hz 181 - 190 6000Hz...

  • Seite 15: Tour

    4.2 SSP DMX Kanal Wert Funk on CONTROL 000 - 010 NO FUNCTION 011 - 100 RESERVED 101 - 110 DIMMER OFF 111 - 120 DIMMER DIM4 121 - 150 RESERVED 151 - 160 1200Hz 161 - 170 2400Hz 171 - 180 4000Hz 181 - 190 6000Hz...
  • Seite 16 4.3 Tour DMX Kanal Wert Funk on STROBE 000 - 009 NO FUNCTION 010 - 099 STROBE FROM SLOW TO FAST (0-25Hz) 100 - 109 NO FUNCTION 110 - 179 THUNDER STROBE 180 - 189 NO FUNCTION 190 - 255 RANDOM STROBE AUTO 000 - 040...

  • Seite 17: Tr16

    4.2 TR16 DMX Kanal Wert Funk on 000 – 255 MASTER DIMMER 000 – 255 MASTER DIMMER FINE 000 – 255 000 – 255 RED FINE 000 – 255 GREEN 000 – 255 GREEN FINE 000 – 255 BLUE 000 – 255 BLUE FINE 000 –...
  • Seite 18 4.2 TR16 DMX Kanal Wert Funk on STROBE 000 - 009 NO FUNCTION 010 - 099 STROBE FROM SLOW TO FAST (0-25Hz) 100 - 109 NO FUNCTION 110 - 179 THUNDER STROBE 180 - 189 NO FUNCTION 190 - 255 RANDOM STROBE AUTO 000 - 040...

  • Seite 19: 5-Anhang

    5 Anhang PRESET COLOR Value Color Names NO FUNCTION 0-10 RESERVE 11-15 Loving Amber 0.407 0.321 COLOR 1 16-20 Light Salmon 0.499 0.321 COLOR 2 21-25 Scarlet 0.561 0.296 COLOR 3 26-30 L164 Flame Red 0.659 0.302 31-35 RESERVE Easy White 0.389 0.344 36-40...
  • Seite 20 © 2021 by Focon Showtechnic Vertriebsgesellschaft mbH...
