Combi D 4
2
1
4
5
3
14

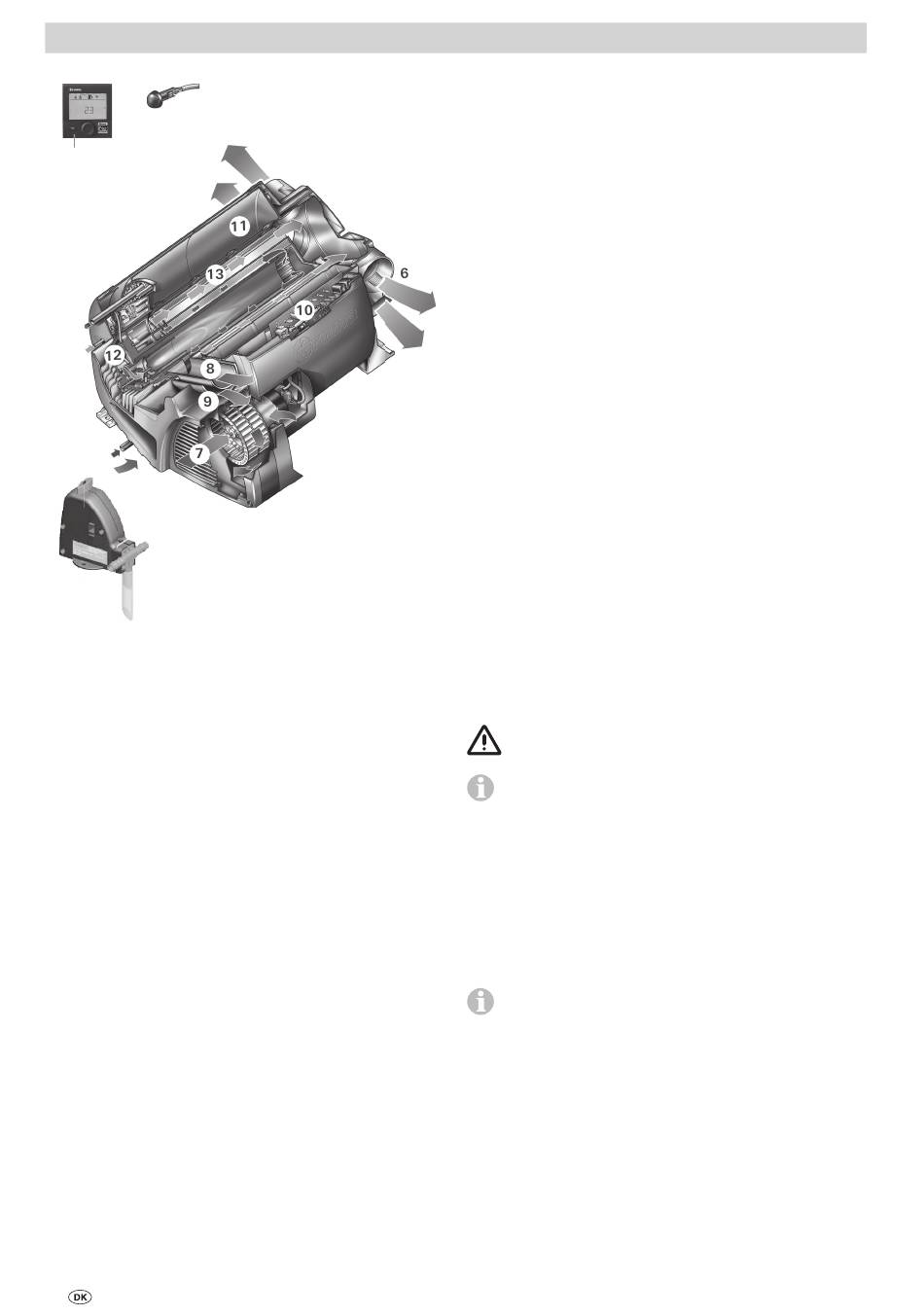

Fig. 1
Indholdsfortegnelse
Anvendelse .......................................................................... 42
Brændstofkvalitet ................................................................ 45
Betjeningsdele .................................................................. 45
FrostControl ...................................................................... 45
ventilen ................................................................................ 46
Ibrugtagning ..................................................................... 46
Frakobling .......................................................................... 46
Vedligeholdelse ................................................................ 47
Sikringer ............................................................................ 47
Tekniske data .................................................................... 47
Fejl ...................................................................................... 48
Bortskaffelse .................................................................... 48
Tilbehør .............................................................................. 48
42
1 Betjeningsdel digital eller analog (uden ill.)
2 Rumtemperaturføler
3 Koldtvandstilslutning
4 Varmtvandstilslutning
5 Brændstoftilslutning
6 Varmluftudgange
7 Cirkulationsluftindtag
8 Forbrændingsgasudgang
9 Forbrændingslufttilførsel
10 Elektronisk styreenhed
11 Vandbeholder (10 liter)
12 Brænder
13 Varmeveksler
14 FrostControl (sikkerheds-/aftapningsventil)
Anvendte symboler
Symbolerne henviser til mulige farer.
Henvisning med informationer og tips.
Anvendelse
Dieselvarmeanlægget Combi D 4 er et varmluftsanlæg med
integreret vandvarmer (10 liter). Anlægget er beregnet til mon-
tering i autocampere og campingvogne. Montering indvendigt
i busser (køretøjsklasse M2 og M3) og køretøjer er ikke tilladt.
Ved montering i specialkøretøjer samt køretøjer til transport af
farligt gods skal de gældende forskrifter overholdes.
Længerevarende drift i 1.500 - 2.750 m højde forudsæt-
ter desuden et højdesæt (art.-nr. 34610-01).
