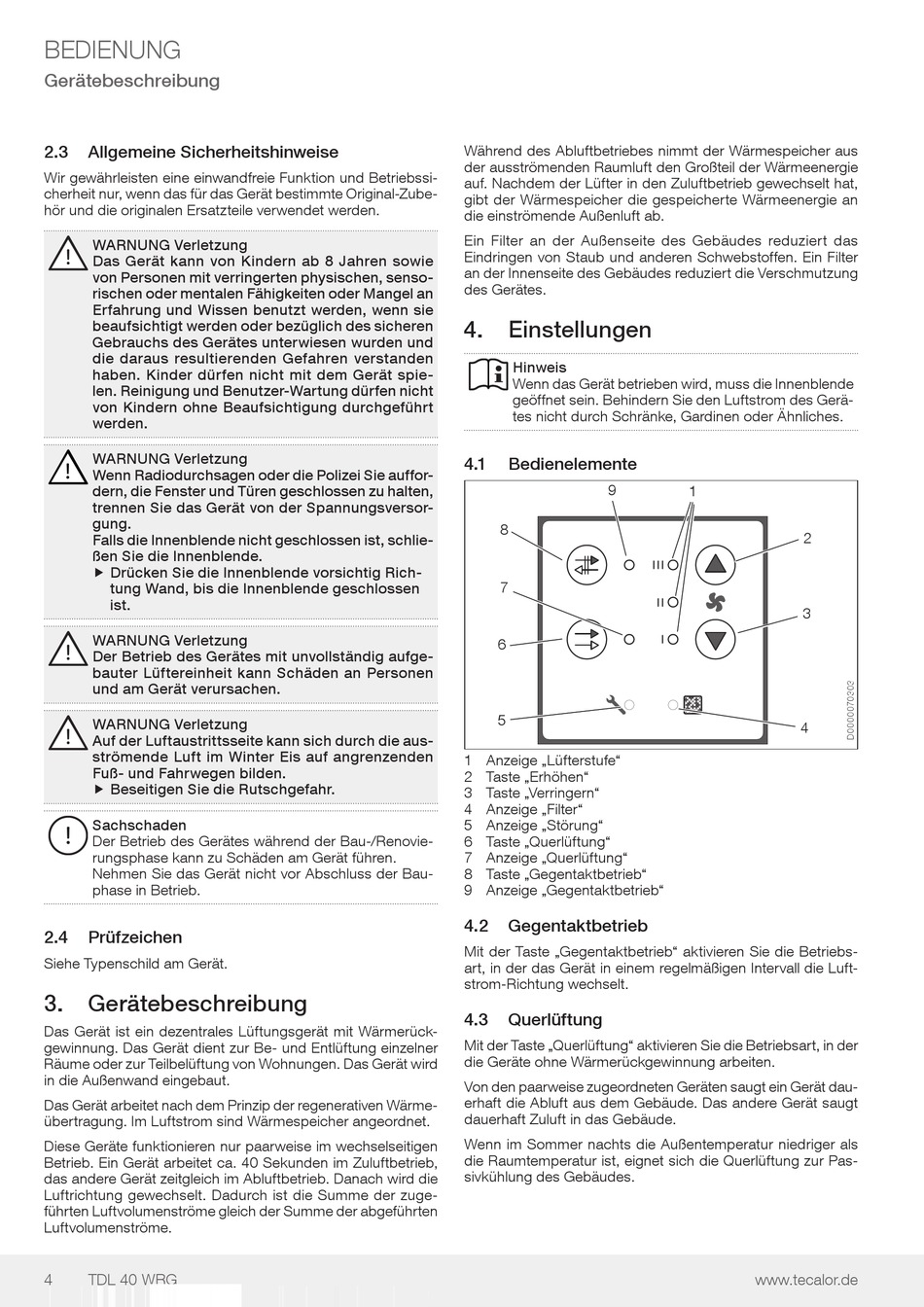

BeDIeNUNG
Gerätebeschreibung
2.3
Allgemeine Sicherheitshinweise
Wir gewährleisten eine einwandfreie Funktion und Betriebssi-
cherheit nur, wenn das für das Gerät bestimmte original-Zube-
hör und die originalen ersatzteile verwendet werden.
WARNUNG Verletzung
Das Gerät kann von Kindern ab 8 Jahren sowie
von Personen mit verringerten physischen, senso-
rischen oder mentalen Fähigkeiten oder Mangel an
Erfahrung und Wissen benutzt werden, wenn sie
beaufsichtigt werden oder bezüglich des sicheren
Gebrauchs des Gerätes unterwiesen wurden und
die daraus resultierenden Gefahren verstanden
haben. Kinder dürfen nicht mit dem Gerät spie-
len. Reinigung und Benutzer-Wartung dürfen nicht
von Kindern ohne Beaufsichtigung durchgeführt
werden.
WARNUNG Verletzung
!
Wenn Radiodurchsagen oder die Polizei Sie auffor-
dern, die Fenster und Türen geschlossen zu halten,
trennen Sie das Gerät von der Spannungsversor-
gung.
Falls die Innenblende nicht geschlossen ist, schlie-
ßen Sie die Innenblende.
f Drücken Sie die Innenblende vorsichtig Rich-
f
tung Wand, bis die Innenblende geschlossen
ist.
WARNUNG Verletzung
Der Betrieb des Gerätes mit unvollständig aufge-
bauter Lüftereinheit kann Schäden an Personen
und am Gerät verursachen.
WARNUNG Verletzung
Auf der Luftaustrittsseite kann sich durch die aus-
strömende Luft im Winter Eis auf angrenzenden
Fuß- und Fahrwegen bilden.
f Beseitigen Sie die Rutschgefahr.
f
Sachschaden
Der Betrieb des Gerätes während der Bau-/Renovie-
rungsphase kann zu schäden am Gerät führen.
Nehmen sie das Gerät nicht vor Abschluss der Bau-
phase in Betrieb.
2.4
Prüfzeichen
siehe Typenschild am Gerät.
3. Gerätebeschreibung
Das Gerät ist ein dezentrales Lüftungsgerät mit Wärmerück-
gewinnung. Das Gerät dient zur Be- und entlüftung einzelner
Räume oder zur Teilbelüftung von Wohnungen. Das Gerät wird
in die Außenwand eingebaut.
Das Gerät arbeitet nach dem Prinzip der regenerativen Wärme-
übertragung. Im Luftstrom sind Wärmespeicher angeordnet.
Diese Geräte funktionieren nur paarweise im wechselseitigen
Betrieb. ein Gerät arbeitet ca. 40 sekunden im Zuluftbetrieb,
das andere Gerät zeitgleich im Abluftbetrieb. Danach wird die
Luftrichtung gewechselt. Dadurch ist die summe der zuge-
führten Luftvolumenströme gleich der summe der abgeführten
Luftvolumenströme.
4
TDL 40 WRG
Während des Abluftbetriebes nimmt der Wärmespeicher aus
der ausströmenden Raumluft den Großteil der Wärmeenergie
auf. Nachdem der Lüfter in den Zuluftbetrieb gewechselt hat,
gibt der Wärmespeicher die gespeicherte Wärmeenergie an
die einströmende Außenluft ab.
ein Filter an der Außenseite des Gebäudes reduziert das
eindringen von staub und anderen schwebstoffen. ein Filter
an der Innenseite des Gebäudes reduziert die Verschmutzung
des Gerätes.
4.
Einstellungen
Hinweis
Wenn das Gerät betrieben wird, muss die Innenblende
geöffnet sein. Behindern sie den Luftstrom des Gerä-
tes nicht durch schränke, Gardinen oder Ähnliches.
4.1
Bedienelemente
9
8
7
6
5
1 Anzeige „Lüfterstufe"
2 Taste „erhöhen"
3 Taste „Verringern"
4 Anzeige „Filter"
5 Anzeige „störung"
6 Taste „Querlüftung"
7 Anzeige „Querlüftung"
8 Taste „Gegentaktbetrieb"
9 Anzeige „Gegentaktbetrieb"
4.2
Gegentaktbetrieb
Mit der Taste „Gegentaktbetrieb" aktivieren sie die Betriebs-
art, in der das Gerät in einem regelmäßigen Intervall die Luft-
strom-Richtung wechselt.
4.3
Querlüftung
Mit der Taste „Querlüftung" aktivieren sie die Betriebsart, in der
die Geräte ohne Wärmerückgewinnung arbeiten.
Von den paarweise zugeordneten Geräten saugt ein Gerät dau-
erhaft die Abluft aus dem Gebäude. Das andere Gerät saugt
dauerhaft Zuluft in das Gebäude.
Wenn im sommer nachts die Außentemperatur niedriger als
die Raumtemperatur ist, eignet sich die Querlüftung zur Pas-
sivkühlung des Gebäudes.
1
2
3
4
www.tecalor.de
