DEUTSCH
PRÜFUNG UND EINSTELLUNG DER
HAUPTKEHRWALZENHÖHE
HINWEIS
Bürsten von verschiedenen Härten werden geliefert.
Dieser Vorgang ist für jeden Bürstentyp gültig.
1. Auf die Bodenfreiheit der Hauptkehrwalze wie folgt prüfen:
• Die Maschine auf einen fl achen Boden stellen.
• Bei stehender Maschine, die Hauptkehrwalze senken
und für einige Sekunden drehen lassen.
• Die Hauptkehrwalze halten und heben, dann die
Maschine verschieben und ausschalten.
• Prüfen, dass die Spur (A, Abb. 3) der
Hauptkehrwalzen-Gesamtlänge von 2 bis 4 cm breit ist.
Nur falls die Spur (A) verschieden ist, soll die
Hauptkehrwalzenhöhe eingestellt werden und
folgendermaßen vorgehen.
2. Durch Drehen des Zündschlüssels (69) auf „0" die
Maschine ausschalten, dann ihn herausziehen.
ACHTUNG!
Vor dem Öffnen der linke Klappe (5), ist
die Maschine immer auszuschalten, um zu
vermeiden, dass sich die Riemen und die
Scheiben bewegen.
3. Die Schraube entfernen, dann den Befestiger (6) lösen.
4. Die linke Klappe (5) öffnen.
5. Die Gegenmutter (B, Abb. 4) lösen.
6. Den Knopf (A) drehen und berücksichtigen dass:
• Durch Einschrauben wird den Bodendruck der
Hauptkehrwalze vermindert
• Durch Ausschrauben wird den Bodendruck der
Hauptkehrwalze erhöht
HINWEIS
Wenn den Knopf ganz ausgeschraubt ist, wurde den
höchsten Bodendruck der Hauptkehrwalze erreicht.
7. Die Gegenmutter (B, Abb. 4) anziehen.
8. Den Schritt 1 erneut durchführen, um die richtige
Einstellung der Bodenfreiheit der Hauptkehrwalze zu
prüfen.
9. Wenn die Einstellung der Hauptkehrwalze, wegen ihrer
übermäßigen Abnutzung, nicht mehr möglich ist, die
Hauptkehrwalze ersetzen, wie es im folgenden Abschnitt
beschrieben ist.
10. Die linke Klappe (5) schließen und den Befestiger (6)
einrasten, dann die Schraube anziehen.
HINWEIS
Falls es unmöglich ist die Spur (A, Abb. 3) genau
einzustellen, weil der Hauptkehrwalzendruck an
beiden Enden ihrer Länge ist zu verschieden, siehe
die Service-Anleitung für den entsprechenden
Einstellungsvorgang.
20
BETRIEBSANLEITUNG
146 1064 000(3)2007-02 A SR 1300H P

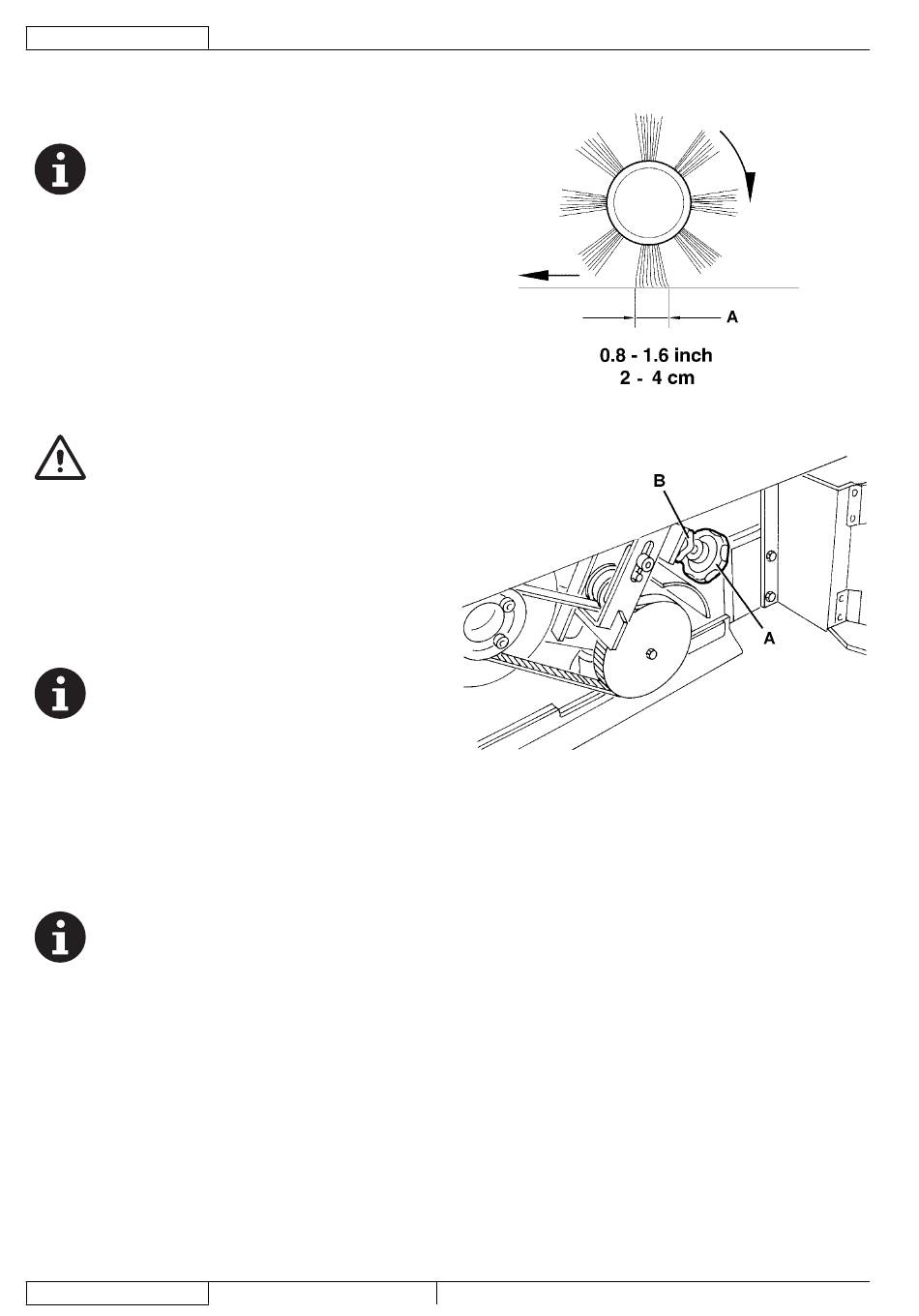

Abbildung 3
Abbildung 4
S311389
S311420
