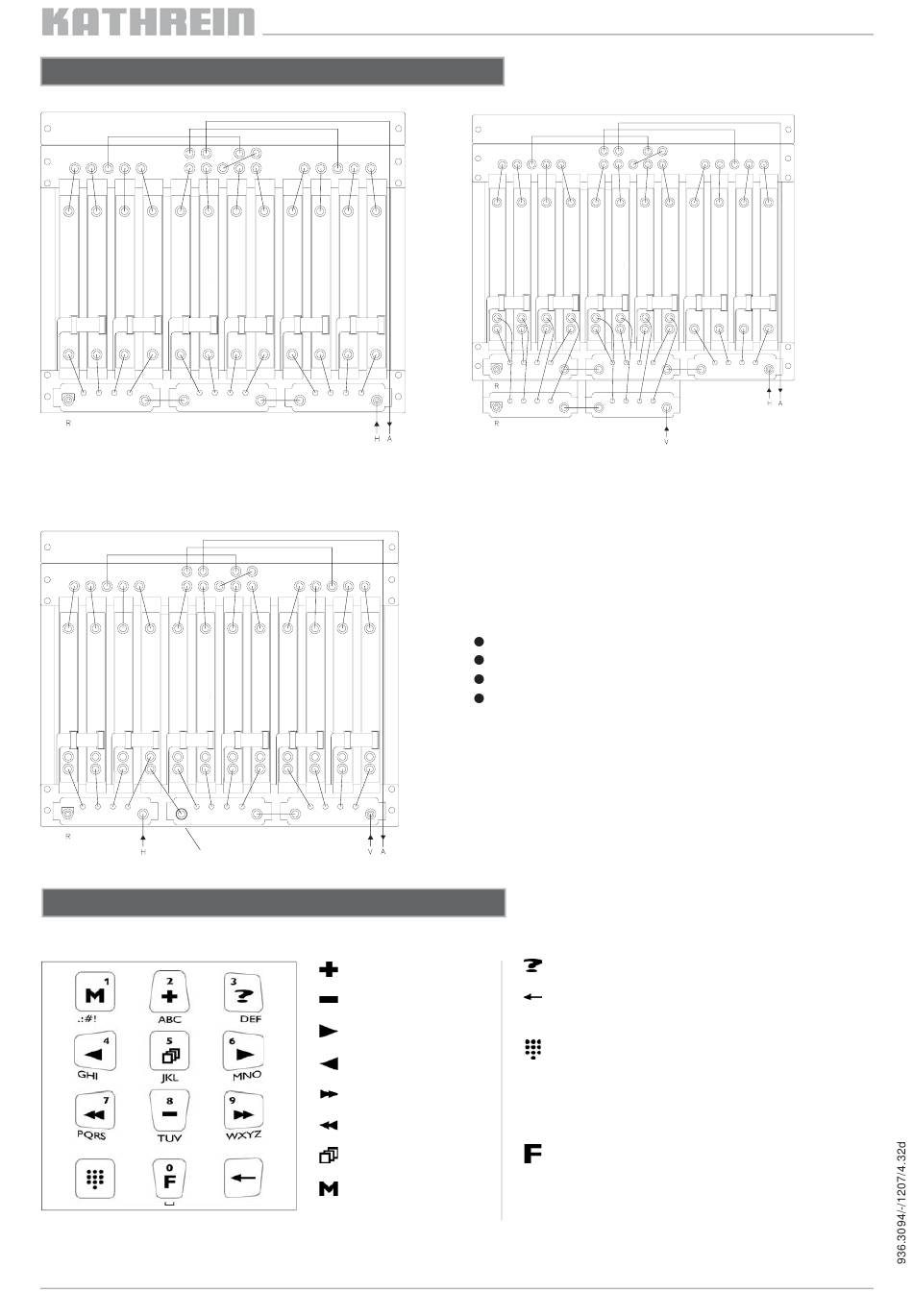

Aufbauvarianten mit UFG 412 / UFG 412/R
0/12
Bitte überprüfen Sie, dass der min. zulässige Eingangspegel
für die Kanalzüge am H-Eingang nicht unterschritten wird
(siehe auch Anwendungshinweis des Kanalzuges).
17/7 ERE 02
Einstellung mit der Steuerung UFG 300 *
1 Erklärung des Tastenfeldes
Die Stromversorgung der Steuerung erfolgt über die Kassette bzw. bei Verwendung
eines Steuerungsbus-Demultiplexers UFX 312 oder UFX 314 über diesen.
0/12 + 8
2 x UFZ 300 notwendig (nicht im Lieferumfang der
Basiseinheiten UFG 412 / UFG 412/R enthalten).
R = Abschlusswiderstand
Bestellnummern der abgebildeten Zusatzbauteile:
ERE 01
ERE 02
EMU 02
UFZ 300
ERE 02 auf Durchschleifausgang des Verteilers aufschrau-
ben und über F-Winkelstecker EMU 02 und freiwerdendem
F-Verbindungskabel mit Sat-ZF-Eingang der Twin-Kassettte
verbinden
Wert vergrößern
Wert verkleinern
Nächster Parameter
Vorheriger Parameter
Nächster Kanalzug
Vorheriger Kanalzug
Untermenü
Speichern aller
Parameter-Werte
274854
274855
273245
20610070
* Nicht im Lieferumfang enthalten
Hilfetext zum aktuell ausgewählten Parameter
Bewegen des Cursors nach links im
alphanumerischen Eingabemodus
Editiermodus wechseln:
1. Drücken - Umschaltung in den alpha-
numerischen Eingabemodus
2. Drücken - Übernahme der Eingabe und
Verlassen des alphanumerischen
Eingabemodus
Systemmenü:
- Spracheinstellung
- Anzeige der Software-Versionen
von Steuerung und Kanalzug
- Sonderfunktionen (Kabel-NIT)
