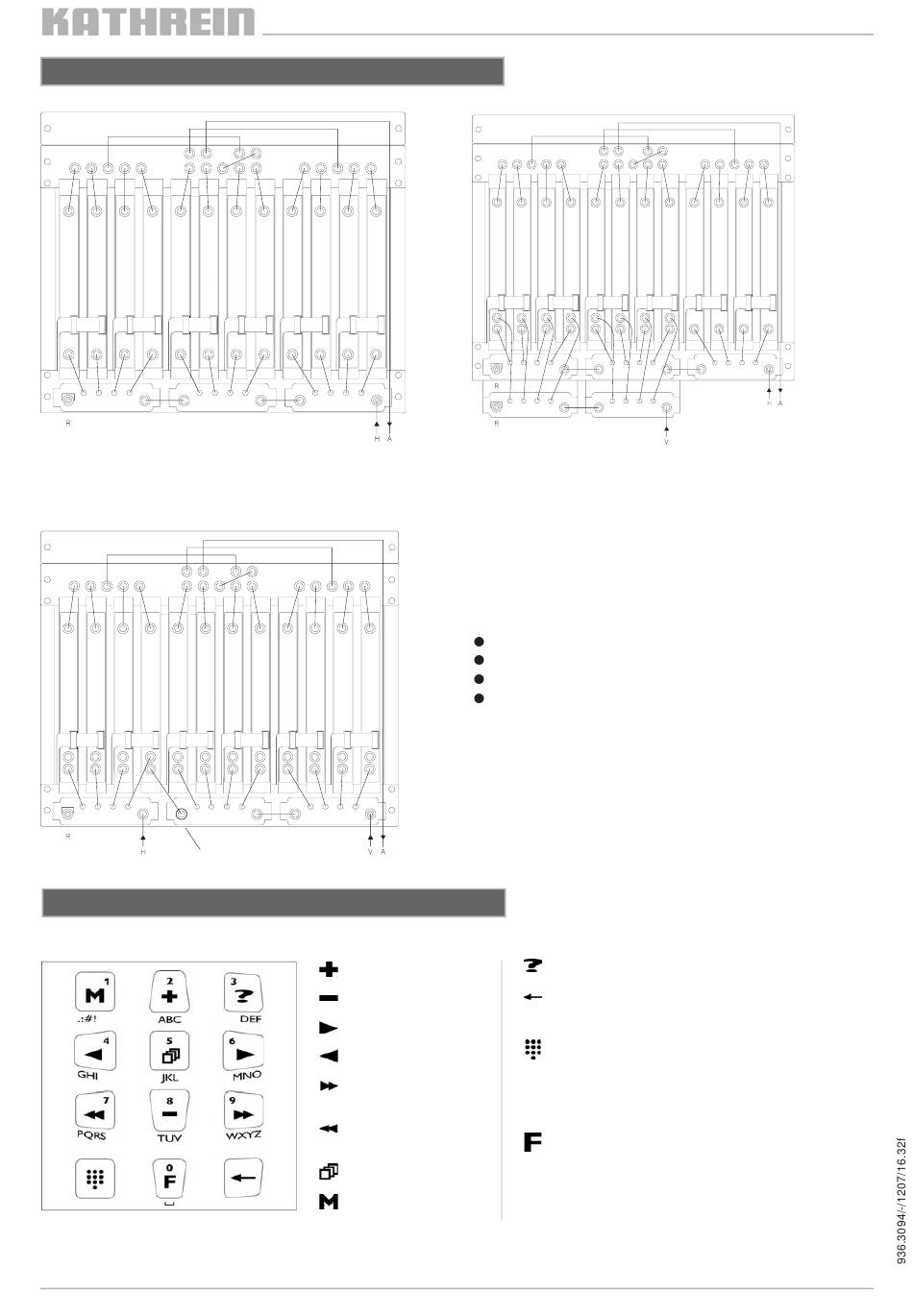

Variantes de montage avec UFG 412 / UFG 412/R
0/12
Vérifi er si le niveau d'entrée min. admissible pour les voies
de traitement est respecté à l'entrée H (voir également les
instructions d'utilisation de la voie de traitement).
17/7 ERE 02
Réglage avec la commande UFG 300 *
1 Description du clavier
L'alimentation électrique de la commande se fait par le biais du module ou, si un
démultiplexeur pour bus de commande UFX 312 ou UFX 314 est utilisé, via celui-ci.
0/12 + 8
2 UFZ 300 nécessaires (non fournis avec les unités de
base UFG 412 / UFG 412/R).
R = résistance terminale
Références des composants additionnels représentés :
ERE 01
ERE 02
EMU 02
UFZ 300
Visser l'ERE 02 sur la sortie de bouclage du répartiteur et
le relier avec le connecteur F coudé EMU 02 et le câble de
liaison F libéré à l'entrée FI sat du module Twin
Augmenter la valeur
Diminuer la valeur
Paramètre suivant
Paramètre précédent
Voie de traitement
suivante
Voie de traitement
précédente
Sous-menu
Enregistrer toutes les
valeurs de paramètres
274854
274855
273245
20610070
* non compris dans la livraison
Texte d'aide sur le paramètre sélectionné
Déplacement du curseur vers la gauche dans le
mode de saisie alphanumérique
Changer le mode d'édition :
ère
1 pression - Passage en mode de saisie
alphanumérique
2 ème pression - Validation de la saisie et sortie du
mode de saisie alphanumérique
Menu du système :
- Sélection de la langue
- Affi chage des versions du logiciel
de la commande et de la voie de
traitement
- Fonctions spéciales (table NIT câble)
