Bedienung

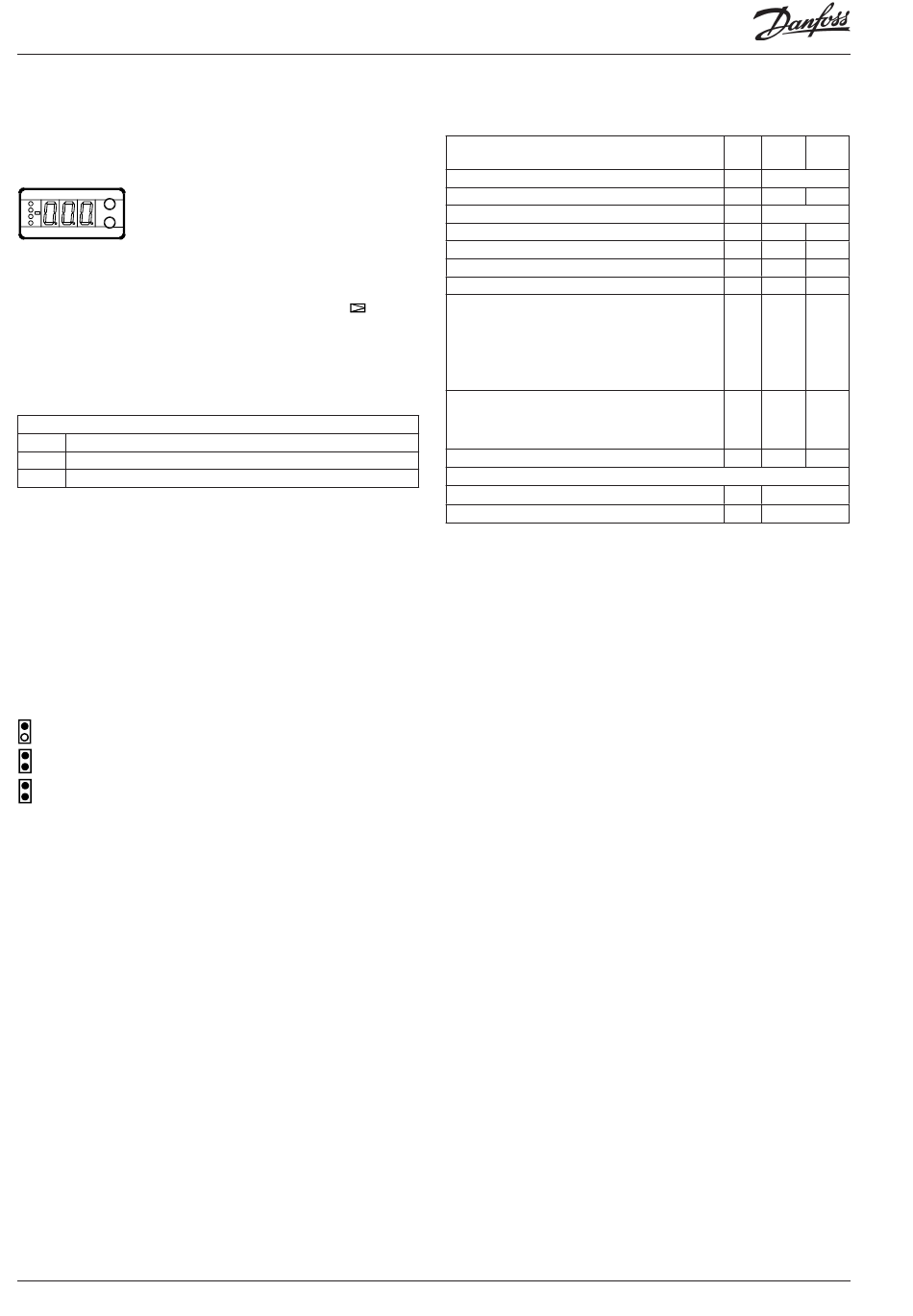

Display
Die Wertdarstellung erfolgt dreistellig. Es besteht die Wahl
zwischen Anzeige in °C oder in °F.
Frontplatzierte Leuchtdioden
Auf der Front befi ndet sich eine Leuchtdiode, die beim Abgeben
eines Leistungssignals an das Pilotventil aufl euchtet:
Darüber hinaus sind drei Leuchtdioden vorhanden, die bei einer
Störung der Regelung blinken. Der Fehlercode lässt sich in dieser
Situation am Display abrufen, und der Alarm durch kurzzeitiges
Betätigen der obersten Taste abschalten.
Der Regler kann folgende Meldungen anzeigen:
E1
Fehler im Regler
E11
Stellantriebstemperatur des Ventils außerhalb des Bereichs
E12
Eingangssignal außerhalb des Bereichs
Tasten
Mit den beiden Tasten lassen sich die Einstellungen ändern. Je
nachdem, welche Taste Sie betätigen, ergibt sich ein höherer oder
niedrigerer Wert. Bevor Werte geändert werden können, muss
Zugang zum Menü hergestellt werden. Durch einige Sekunden
langes Betätigen der obersten Taste erhält man Zugang zu
einer Reihe von Parametercodes. Wählen Sie den zu ändernden
Parametercode aus, und betätigen Sie anschließend beide Tasten
gleichzeitig. Nach Änderung des Werts lässt sich der neue Wert
speichern, indem erneut beide Tasten gleichzeitig betätigt wer-
den.
Kurz zusammengefasst:
Zugang zum Menü
Zugang zu Änderungen
Speichert eine Änderung
Beispiele zur Bedienung
Einstellen der Referenztemperatur des Ventils
1. Beide Tasten gleichzeitig betätigen.
2. Eine der Tasten betätigen, und den neuen Wert auswählen.
3. Erneut beide Tasten gleichzeitig betätigen, um die Einstellung
abzuschließen.
Anzeige der Regelungsreferenz des Ventils
1. Die unterste Taste betätigen.
(Nach ca. 20 Sekunden kehrt der Regler automatisch zur An-
zeige der aktuellen Ventiltemperatur zurück.)
Einstellung eines der übrigen Menüs
1. Die oberste Taste betätigen, bis ein Parameter zur Anzeige
gelangt.
2. Eine der Tasten betätigen, um zum gewünschten Para meter zu
gelangen.
3. Beide Tasten gleichzeitig betätigen, bis der Wert des Parameters
zur Anzeige kommt.
4. Eine der Tasten betätigen, und einen neuen Wert festlegen.
5. Erneut beide Tasten betätigen, um den Einstellvorgang ab-
zuschließen.
4
Manual RS8AD203 © Danfoss 01-2002
Menüübersicht
Funktion
Anzeige der aktuellen Ventiltemperatur (Normalbild)
Einstellung der Referenztemperatur des Ventils
Anzeige der Regelungsreferenz des Ventils
Wahl der Temperatureinheit (°C/°F)
Temperatureinfl uss des Eingangssignals
Regleradresse
AUS/EIN-Wechselschalter (Service-PIN-Mitteilung)
Defi nition des Eingangssignals:
0: Kein Signal
1: 4 - 20 mA
2: 0 - 20 mA
3: 0 - 10 V
4: 2 - 10 V
Sprache (0=Englisch, 1=Deutsch, 2=Französisch, 3=Dä-
nisch, 4=Spanisch, 6=Schwedisch). Wenn Sie eine andere
Sprache einstellen, müssen Sie auch o04 aktivieren.
Einstellung der Spannungsversorgungsfrequenz
Serviceinformationen
Anzeige des externen Stromsignalwerts
Anzeige des externen Spannungssignalwerts
*) Diese Einstellung ist nur möglich, wenn ein Datenkommunikationsmodul im
Regler montiert ist.
Werkseinstellung
Die Rückkehr zu den ab Fabrik eingestellten Werten lässt sich wie folgt vornehmen:
- Die Spannungszufuhr zum Regler unterbrechen.
- Beide Tasten betätigt halten und gleichzeitig die Spannungszufuhr wieder ein-
schalten.
Para-
Min.
Max.
meter
-
°C
-
40,0°C
140°C
-
°C
r05
°C
°F
r06
-99,9 K 99,9 K
o03*
1
60
o04*
-
-
o10
0
4
011*
0
6
o12
50 Hz
60 Hz
u06
mA
u07
V
EKC 366
