Arbeitstemperatur des Ventils
Ohne externes Signal

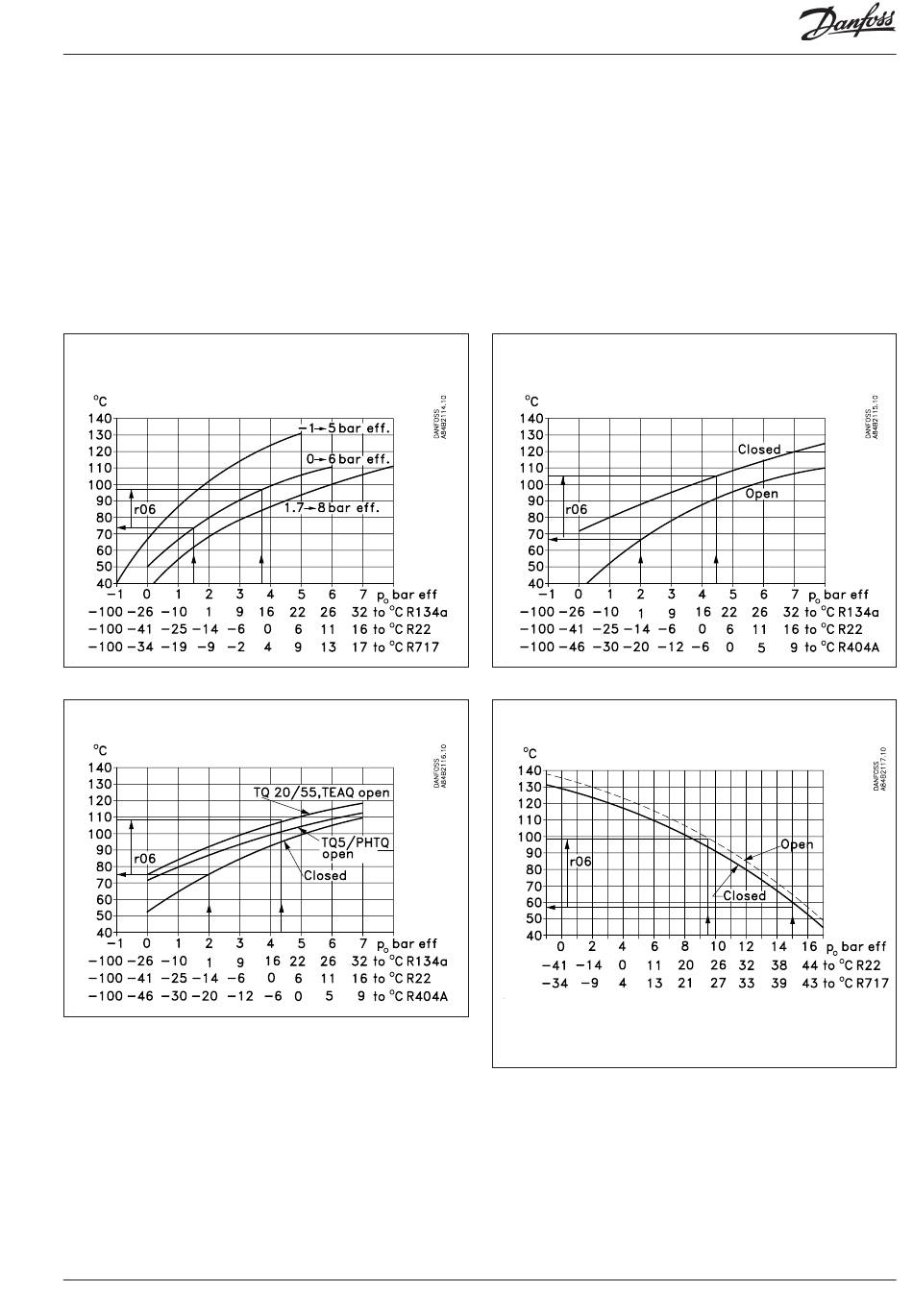

Die Arbeitstemperatur ist auf Grundlage einer der folgenden
Kennlinien vorzunehmen. Die der gewünschten Verdamp-
fungstemperatur (Druck) entsprechende Stellantriebtem-
peratur ermitteln. Den Wert im Regler, wie im Abschnitt
„Einstellung der Referenz temperatur des Ventils" beschrie-
ben, einstellen.
CVQ
TQ
Alle dargestellten Kennlinien sind Näherungswerte.
Beispiel
CVQ-Typ = 0-6 bar
Kältemittel = R
717
Verdampfungstemperatur oder Eingangsdruck des Ventils sollen mit -9°C (2 bar)
konstant gehalten werden.
Gemäß der CVQ-Kennlinie erfordert dies eine Stellantriebtemperatur von 80°C. Den
Wert der Referenztemperatur des Ventils auf 80°C einstellen.
Nachdem das Ventil die Arbeitstemperatur erreicht hat, kann eine notwendige
Feinjustierung der Einstellung mit Hilfe des Manometers in der Anlage vorgenom-
men werden.
EKC 366
Manual RS8AD203 © Danfoss 01-2002
Mit externem Signal
Wird das Ventil mit einem externem Signal geregelt sind zwei
Einstellungen vorzunehmen. Zum einen ist wie im Abschnitt
links beschrieben vorzugehen, zum anderen ist festzulegen, wie
viel das Signal die Ventiltemperatur anheben soll. Dieser Wert ist
ebenfalls einer der folgenden Kennlinien zu entnehmen.
Den Wert im Menü r06 einstellen.
Bei zu niedrig eingestelltem Wert lässt sich das Ventil nicht
völlig schließen / öff nen.
KVQ
CVMQ
Die beiden Kennlinien gelten für die der Werkseinstellung entsprechende
Federeinstellung des Ventils. Wird die Federeinstellung auf einen höheren
Druck verändert, verschiebt sich die Kennlinie mit einer entsprechend höheren
Temperatur.
5
