Daten
24 V a.c. +/-15% 50/60 Hz, 80 VA
Versorgungs-
(Versorgungsspannung galvanisch getrennt
spannung
von Eingangs- und Ausgangssignalen)
Regler
Leistungsaufnahme
Ventil
4-20 mA, 0-20 mA, 0-10V d.c. oder
Eingangssignal
2-10 V d.c.
Eingang
Stellantrieb
Ausgang
Anschlussmöglichkeit an ein Datenkommunika-
Datenkommunikation
tionsmodul
Umgebungs-
Beim Betrieb
temperatur
Beim Transport
Schutzart
IP 20
Gewicht
300 g
Montage
DIN-Schiene
Display
LED, 3-stellig
Anschlussklemmen
max. 2,5 mm
EU Niederspannungsreichtlinie und EMV- An-
forderungen für CE-Kennzeichnung werden
eingehalten.
Zulassungen
LVD-geprüft gem. EN 60730-1 und EN 60730-
2-9
EMV-geprüft gem. EN50081-1 und EN 50082-2

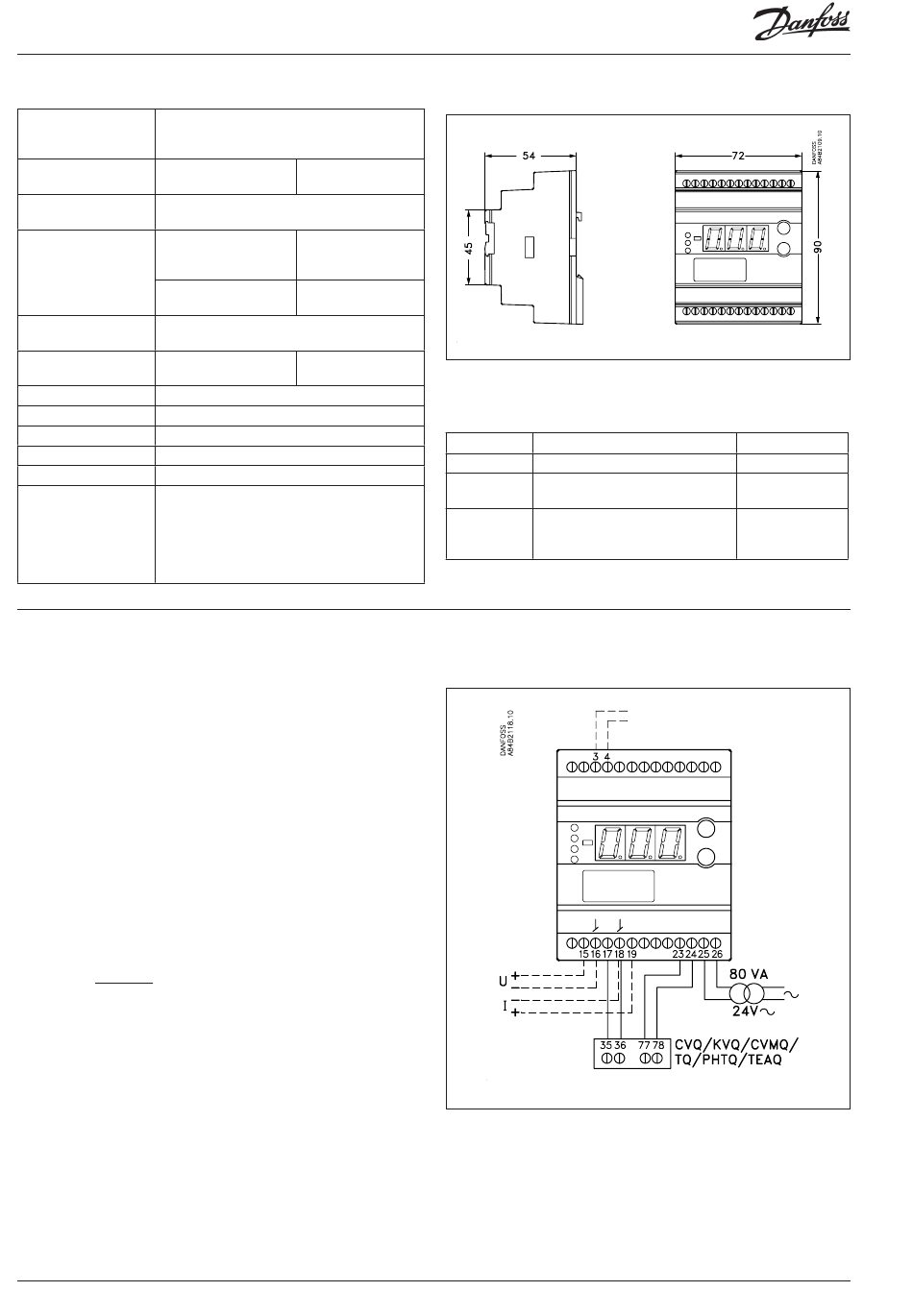

Anschlüsse
Benötigte Anschlüsse
Klemme:
25-26 Versorgungsspannung 24 V a.c. 80 VA
17-18 Signal vom NTC-Fühler im Ventil
23-24 Spannunsversorgung des PTC-Widerstans des Ventils
Evt. Steuersiganle (siehe auch o10)
Entweder Klemme:
15-16 Spannungssignal
oder
18-19 Stromsignal
Evt. Datenkommunikation
Klemme:
3-4
Nur bei montiertem Datenkommunikationsmodul an-
zuschließen.
Bitte beachten, dass die Installation des Daten-
kommunikationskabels korrekt vorgenommen wird.
Siehe separate Literatur Nr. RC8AC..
6
5 VA
75 VA
Temperatursignal
vom Fühler im Stel-
lantrieb
Pulsierende 24 V a.c.
zum Stellantrieb
-10 - 55°C
-40 - 70°C
2
Litzendraht
Manual RS8AD203 © Danfoss 01-2002
Bestellung
Typ
Funktion
EKC 366
Interfacemodul
Datenkommunikationsmodul
EKA 173
(Zubehör), (FTT 10 Modul)
Datenkommunikationsmodul
EKA 174
(Zubehör), (RS 485 Modul)
mit galvanischer Trennung
Ventile:
Bestell-Nr.
084B7076
084B7092
084B7124
Siehe bitte Katalog RK0YG
Datenkommunikation
EKC 366
