6.2 Выбор напряжения питания
В зависимости от модели на устройство может
подаваться разное напряжение сети питания.
Их значение приведено на идентификационной
этикетке изделия
Выполнять электрические подключения
необходимо при отключенном источнике
питания и разомкнутом выключателе
сети.
Перед началом монтажа убедитесь в
том, что характеристики источника
питания соответствуют характеристикам
устройства.
Проверьте соответствие размеров гнезда
питания и кабеля.
Используйте кабель питания,
подходящий для внешнего
использования (пример: H05RH-F).

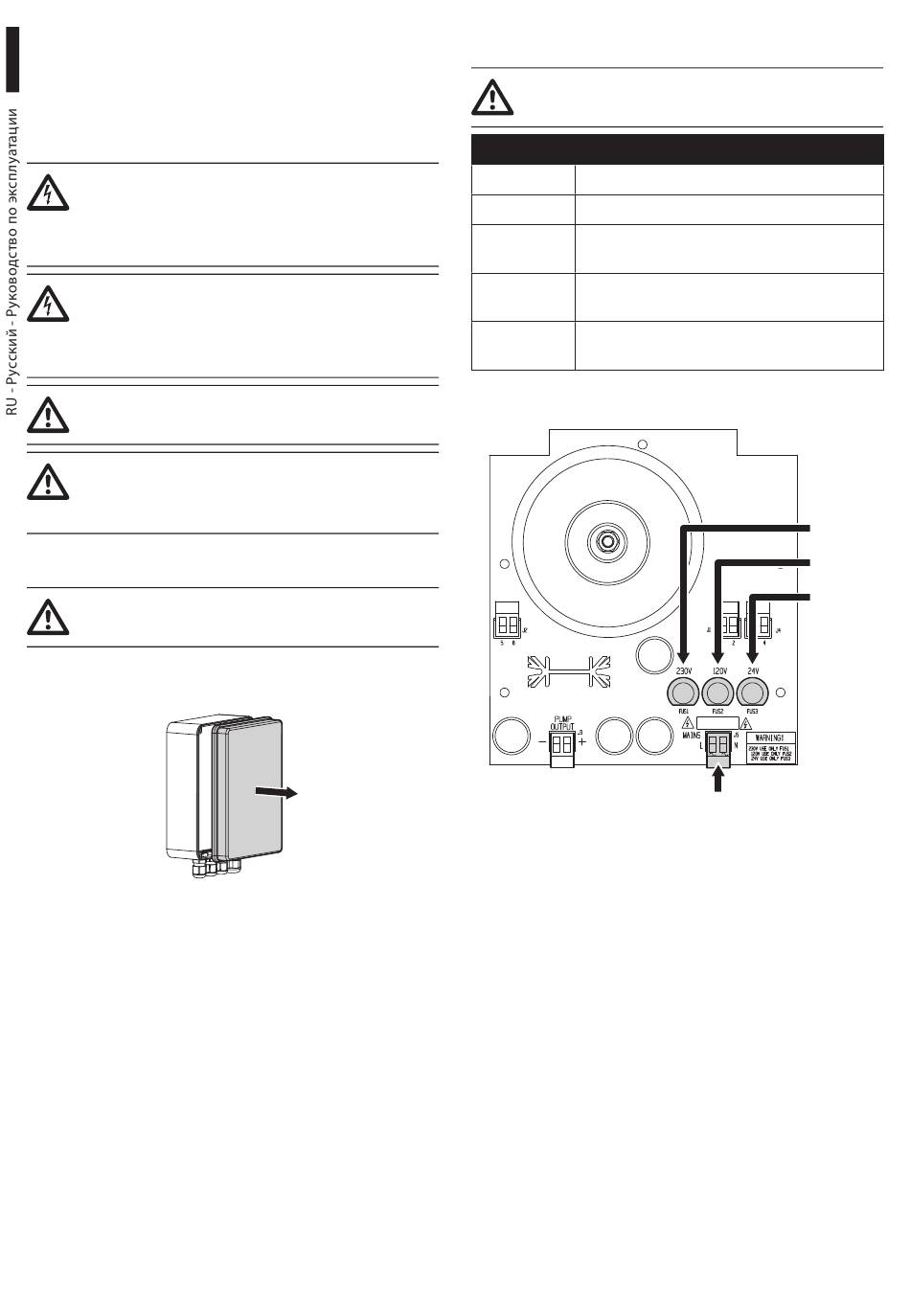

6.3 Открытие коробки
Данная операция выполняется только
для насосов с напором 5m или 11m.
Открыть крышку герметичной коробки и
выполнить подсоединения, как описано выше.
Рис. 4
8
6.4 Описание платы
Данная операция выполняется только
для насосов с напором 5m или 11m.
ОПИСАНИЕ ПЛАТЫ
Разъем Функция
J5 Питание платы
FUS1 Плавкий предохранитель выбора питания
(230Vac)
FUS2 Плавкий предохранитель выбора питания
(120Vac)
FUS3 Плавкий предохранитель выбора питания
(24Vac)
Табл. 1
Рис. 5
FUS1
FUS2
FUS3
J5
MNVCWAS_1744_RU
