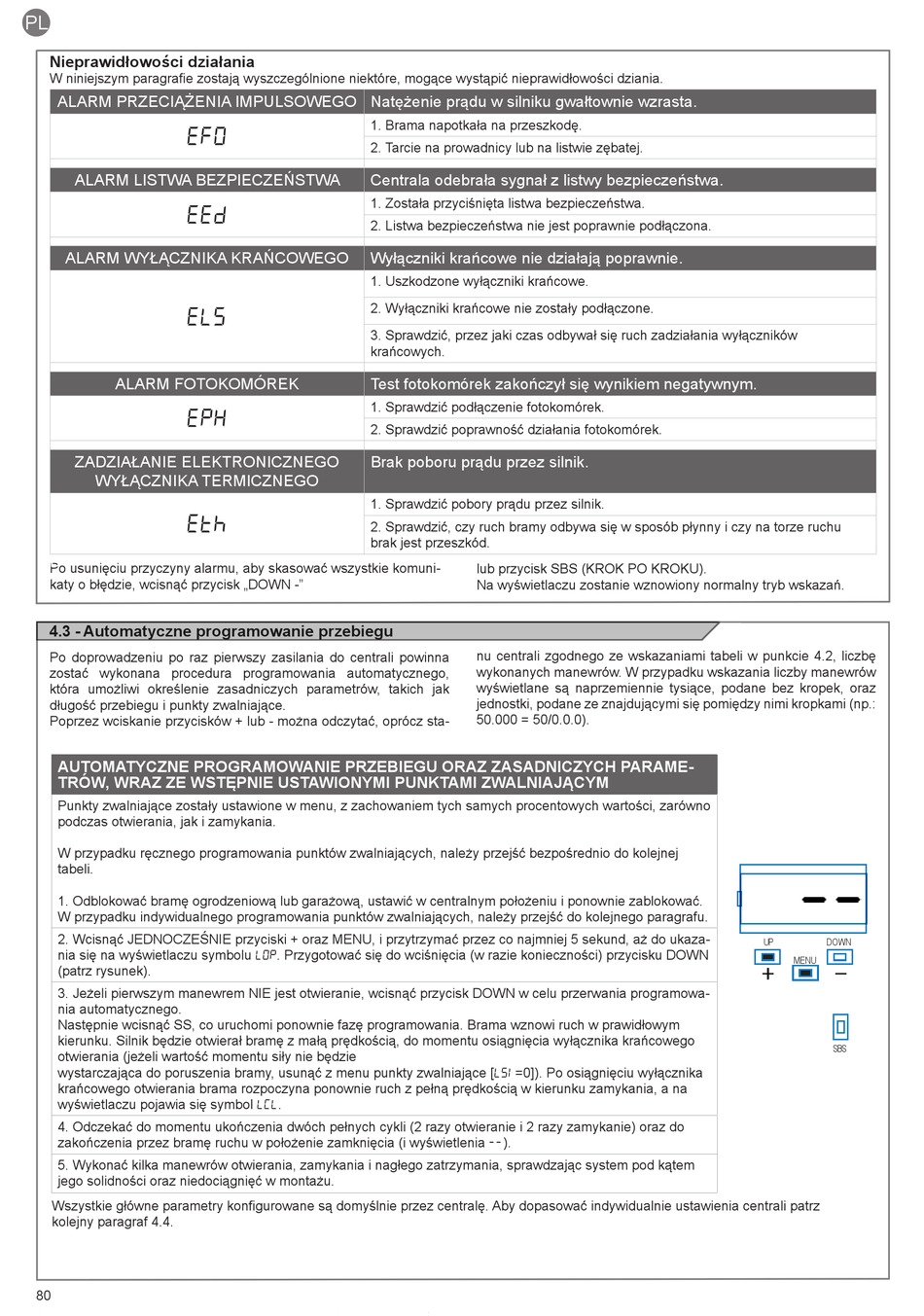

Automatyczne Programowanie Przebiegu - Key Automation CT102 Anleitungen Und Hinweise Zu Installation Und Einsatz

PL
Nieprawidłowości działania
W niniejszym paragrafie zostają wyszczególnione niektóre, mogące wystąpić nieprawidłowości dziania.
ALARM PRZECIĄŻENIA IMPULSOWEGO Natężenie prądu w silniku gwałtownie wzrasta.
EFO
ALARM LISTWA BEZPIECZEŃSTWA
EED
ALARM WYŁĄCZNIKA KRAŃCOWEGO
ELS
ALARM FOTOKOMÓREK
EPH
ZADZIAŁANIE ELEKTRONICZNEGO
WYŁĄCZNIKA TERMICZNEGO
Eth
B
Po usunięciu przyczyny alarmu, aby skasować wszystkie komuni-
katy o błędzie, wcisnąć przycisk „DOWN -"

4.3 - Automatyczne programowanie przebiegu

Po doprowadzeniu po raz pierwszy zasilania do centrali powinna
zostać wykonana procedura programowania automatycznego,
która umożliwi określenie zasadniczych parametrów, takich jak
długość przebiegu i punkty zwalniające.
Poprzez wciskanie przycisków + lub - można odczytać, oprócz sta-
AUTOMATYCZNE PROGRAMOWANIE PRZEBIEGU ORAZ ZASADNICZYCH PARAME-
TRÓW, WRAZ ZE WSTĘPNIE USTAWIONYMI PUNKTAMI ZWALNIAJĄCYM
Punkty zwalniające zostały ustawione w menu, z zachowaniem tych samych procentowych wartości, zarówno
podczas otwierania, jak i zamykania.
W przypadku ręcznego programowania punktów zwalniających, należy przejść bezpośrednio do kolejnej
tabeli.
1. Odblokować bramę ogrodzeniową lub garażową, ustawić w centralnym położeniu i ponownie zablokować.
W przypadku indywidualnego programowania punktów zwalniających, należy przejść do kolejnego paragrafu.
2. Wcisnąć JEDNOCZEŚNIE przyciski + oraz MENU, i przytrzymać przez co najmniej 5 sekund, aż do ukaza-
nia się na wyświetlaczu symbolu LOP. Przygotować się do wciśnięcia (w razie konieczności) przycisku DOWN
(patrz rysunek).
3. Jeżeli pierwszym manewrem NIE jest otwieranie, wcisnąć przycisk DOWN w celu przerwania programowa-
nia automatycznego.
Następnie wcisnąć SS, co uruchomi ponownie fazę programowania. Brama wznowi ruch w prawidłowym
kierunku. Silnik będzie otwierał bramę z małą prędkością, do momentu osiągnięcia wyłącznika krańcowego
otwierania (jeżeli wartość momentu siły nie będzie
wystarczająca do poruszenia bramy, usunąć z menu punkty zwalniające [LSI=0]). Po osiągnięciu wyłącznika
krańcowego otwierania brama rozpoczyna ponownie ruch z pełną prędkością w kierunku zamykania, a na
wyświetlaczu pojawia się symbol LCL.
4. Odczekać do momentu ukończenia dwóch pełnych cykli (2 razy otwieranie i 2 razy zamykanie) oraz do
zakończenia przez bramę ruchu w położenie zamknięcia (i wyświetlenia --).
5. Wykonać kilka manewrów otwierania, zamykania i nagłego zatrzymania, sprawdzając system pod kątem
jego solidności oraz niedociągnięć w montażu.
Wszystkie główne parametry konfigurowane są domyślnie przez centralę. Aby dopasować indywidualnie ustawienia centrali patrz
kolejny paragraf 4.4.
80
1. Brama napotkała na przeszkodę.
2. Tarcie na prowadnicy lub na listwie zębatej.
Centrala odebrała sygnał z listwy bezpieczeństwa.
1. Została przyciśnięta listwa bezpieczeństwa.
2. Listwa bezpieczeństwa nie jest poprawnie podłączona.
Wyłączniki krańcowe nie działają poprawnie.
1. Uszkodzone wyłączniki krańcowe.
2. Wyłączniki krańcowe nie zostały podłączone.
3. Sprawdzić, przez jaki czas odbywał się ruch zadziałania wyłączników
krańcowych.
Test fotokomórek zakończył się wynikiem negatywnym.
1. Sprawdzić podłączenie fotokomórek.
2. Sprawdzić poprawność działania fotokomórek.
Brak poboru prądu przez silnik.
1. Sprawdzić pobory prądu przez silnik.
2. Sprawdzić, czy ruch bramy odbywa się w sposób płynny i czy na torze ruchu
brak jest przeszkód.
lub przycisk SBS (KROK PO KROKU).
Na wyświetlaczu zostanie wznowiony normalny tryb wskazań.
nu centrali zgodnego ze wskazaniami tabeli w punkcie 4.2, liczbę
wykonanych manewrów. W przypadku wskazania liczby manewrów
wyświetlane są naprzemiennie tysiące, podane bez kropek, oraz
jednostki, podane ze znajdującymi się pomiędzy nimi kropkami (np.:
50.000 = 50/0.0.0).
UP DOWN
MENU
SBS
