4.3 - Fixação

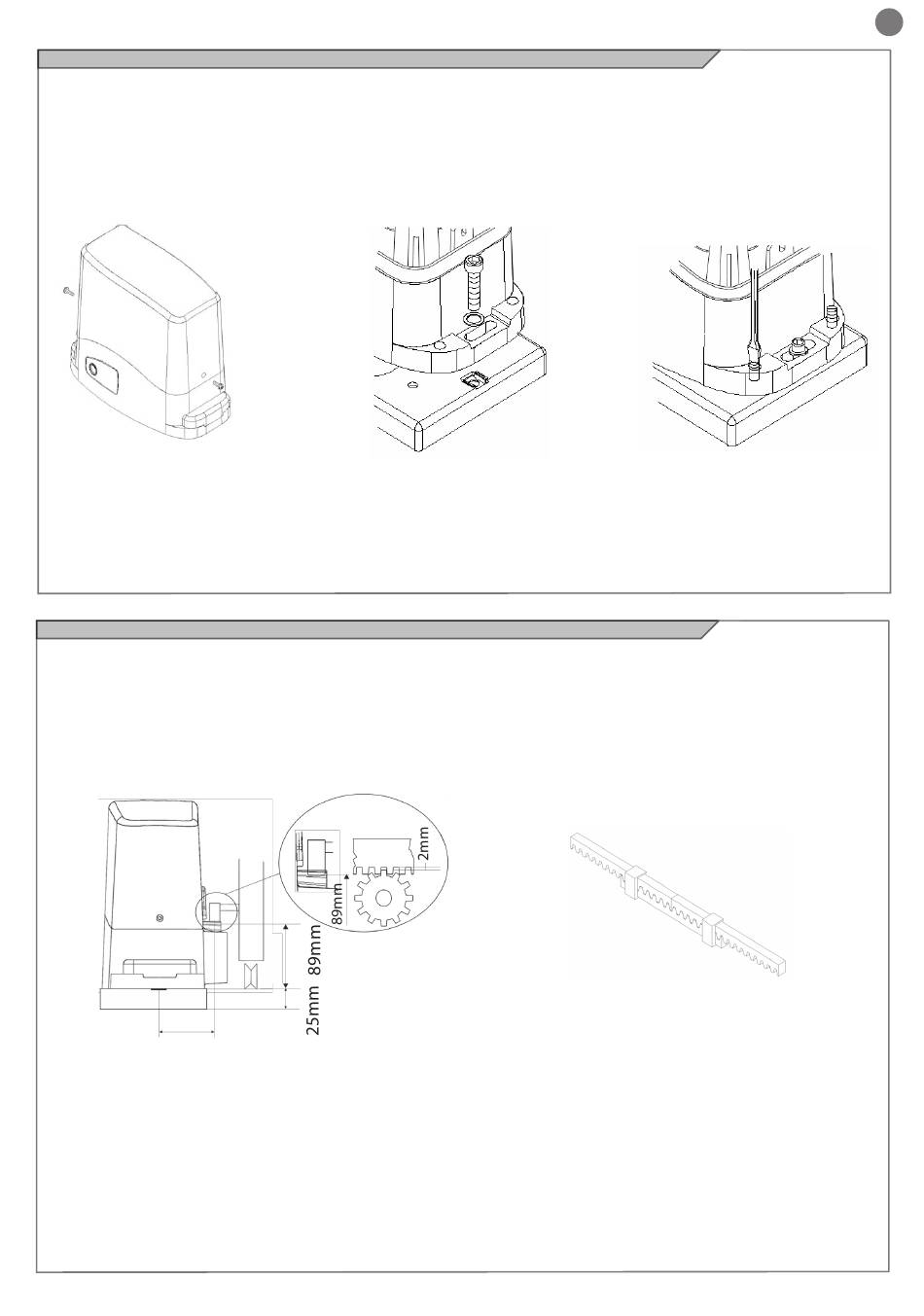

Tire a tampa desapertando os parafusos (fig.5). Apoie o motorredutor
na chapa. Introduza os dois parafusos Allen (fig.6).
É importante apertar os parafusos Allen com força para garantir que
o motorredutor fique bem fixado no chão durante o movimento do
portão.
4.4 - Fixação da cremalheira
Desbloqueie o motorredutor seguindo as indicações das figs.2 e
abra totalmente o portão.
Apoie um elemento da cremalheira no pinhão e fixe-o no portão
com parafusos e espaçadores.
Mova o portão manualmente para pôr o pinhão na posição
correspondente ao último espaçador.
Fixe o elemento da cremalheira definitivamente.
90mm
Fig. 5
Fig. 8
Se a regulação permitida pela cremalheira não for suficiente, é
possível compensar a altura do motorredutor ajustando os quatro
parafusos (fig.7).
Recomenda-se, após algumas manobras do motor, fixar mais uma
vez os parafusos.
Fig. 6
Para obter o posicionamento correcto dos outros elementos e
garantir a sua rectilinearidade, é preciso utilizar um elemento de
cremalheira como apoio e referência (fig.9). Também se deve
garantir uma folga de 2 mm entre a cremalheira e o pinhão para
que o peso do portão não sobrecarregue o pinhão do motorredutor
(fig.8).
PT
Fig. 7
Fig. 9
