S I G N A L P F A D V E R S T Ä R K E R M O D U L E S A M -1B s
_____________________________________________________________________________________________________

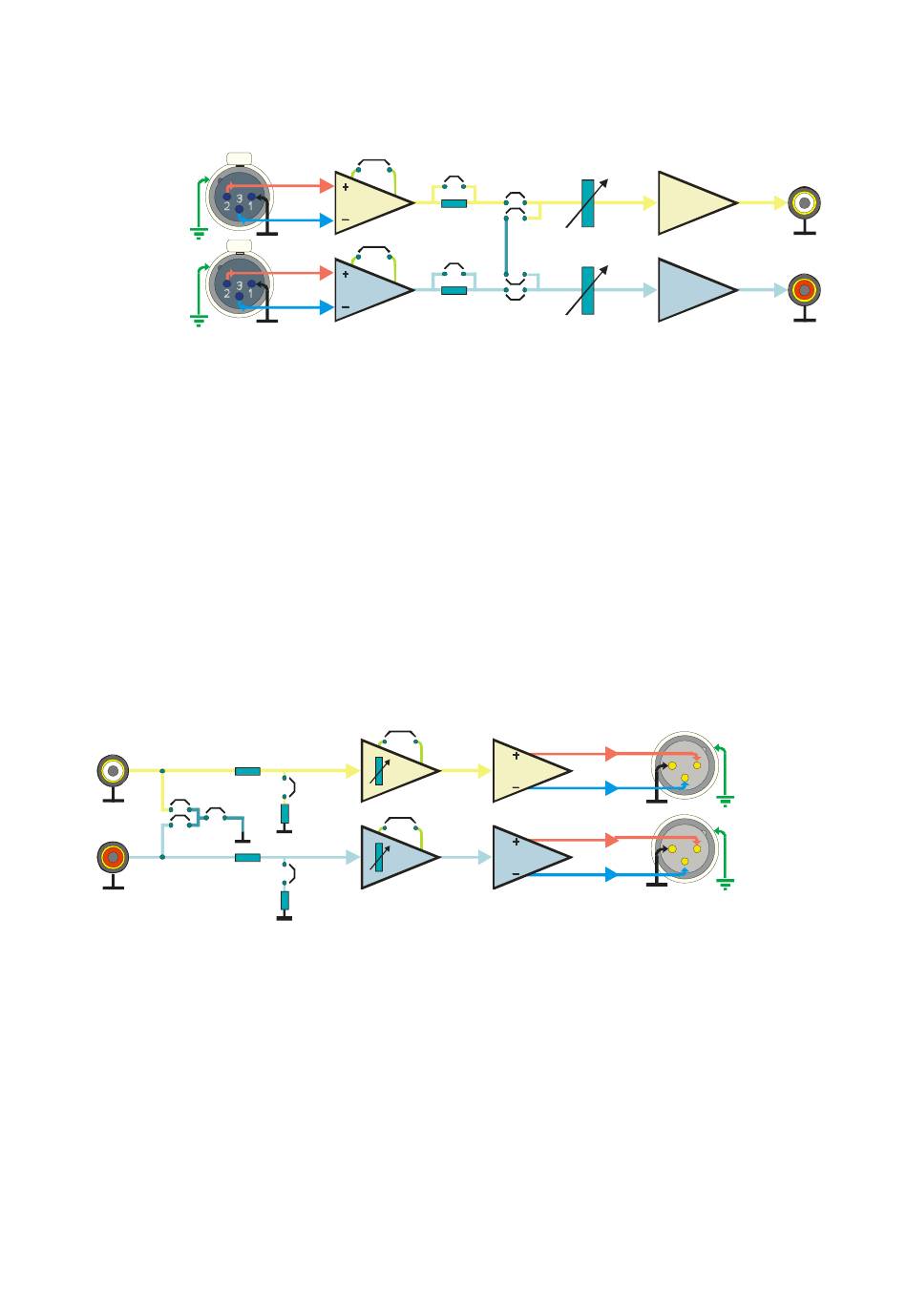

2-KANAL-DIFFERENZVERSTÄRKER-MODUL SSIM-04Mb
XLR-FEM ALE
EINGANG LINKS
SYMMETRISCH
EINGANG RECHTS
SYMMETRISCH
CHASSIS
Auf analogen symmetrischen Audioleitungen wird oft mit höherem Signalpegel als bei asymmetrischen
Verkabelungen gearbeitet. Bei der Konvertierung von symmetrischer auf asymmetrische Technik wird
daher meist eine einstellbare Pegelabsenkung erwünscht. Die Differenzverstärker (Desymmetrier-
Verstärker) des SAM-1Bs ermöglichen im Normalfall eine Dämpfung im Bereich von -20...0dB, je nach
Einstellung der Spindeltrimmer. Für Sonderfälle ist aber auch eine Verstärkung des Audiosignals
möglich. Hierzu sind die Lötjumper J1 für den linken und J3 für den rechten Kanal auf den Modulen
SSIM-04Mb vorgesehen. Werden diese geschlossen arbeitet der entsprechende Kanal mit +6 dB
Verstärkung in der Eingangsstufe. Der Abgleichbereich der Verstärkung beträgt dann ca. -14..+6 dB.
Die max. zulässige Eingangsspannung sinkt bei geschlossenen Jumpern um 6 dB auf ca. +18 dBu. Die
Jumper 8..11 erlauben Summierung bzw. Verteilung der Eingangssignale innerhalb des Moduls.
Schaltungsnull und Gehäuse sind im SAM-1Bs voneinander getrennt. Pin 1 der XLR-Buchse ist mit
Schaltungsnull und dem Masseanschluss (in Grafik schwarz dargestellt) der zugehörigen Cinchbuchse
verbunden, das XLR-Gehäuse mit dem Chassis (Schutzleiteranschluss grün).
2-KANAL-SYMMETRIERVERSTÄRKER-MODUL SSOM-04Mb
CINCH
EINGANG 1L
J6A
J7
EINGANG 1R
MASSE
Auf
asymmetrischen
symmetrischen Verkabelungen gearbeitet. Bei der Konvertierung von asymmetrischer auf symmetrische
Technik wird daher meist eine einstellbare Verstärkung erforderlich sein. Die Symmetrierverstärker des
SAM-1Bs ermöglichen im Normalfall eine Verstärkung im Bereich von 0...+24 dB, je nach Einstellung
der Spindel-trimmer.
Für Sonderfälle ist auch eine Dämpfung des Audiosignals möglich. Hierzu sind die Lötjumper J4 für den
linken und J5 für den rechten Kanal auf den Modulen SSOM-04Mb vorgesehen. Werden diese
geschlossen arbeiten die Widerstände R1 und R1b (R2 und R2b) als Spannungsteiler des
entsprechenden Kanals. Die erzielte Dämpfung ist vom Widerstandsverhältnis dieser beiden Wider-
stände abhängig und muss entsprechend berechnet werden. Die Widerstände R1b/R2b betragen
22 kOhm. Für eine Eingangsdämpfung von 6 dB müssen beispielsweise R1/R2 ebenfalls auf 22 kOhm
geändert werden. R1 und R2 haben in der Normalausführung einen Widerstand von 330 Ohm. Passende
Widerstände der Bauform „ Micromelf" bzw. SMD-0204 können bei Bedarf angefordert werden. Nach
Setzen der Dämpfungsjumper verringert sich die Eingangsimpedanz der entsprechenden Kanäle auf
Werte zwischen 22...220 kOhm, abhängig von der Dimensionierung der Widerstände R1 bzw. R2.
Jumper 6 und 7 ermöglichen die Verteilung eines Eingangssignals auf beide Verstärkerzüge.
SYMMETRISCHE EINGANGSSTUFE
J1
J3
MASSE
VERSTÄRKUNG 0 (+6) dB
DÄMPFUNG
EINGANGSVERSTÄRKER
J2
DÄMPFUNG 0...-X dB
R1
J4
J2/J3 VERSTÄRKUNG FIX 0 dB
R1b
22kOhm
J3
R2
J5
R2b
22 kOhm
VERSTÄRKUNG 0..24 dB
Audioleitungen
wird
VERSTÄRKUNG LINKS 0..-20 dB
J10
J8A
R24
J8B
VERSTÄRKUNG RECHTS 0..-20 dB
J11
J9B
R25
J9A
SUMMIERUNG
SYMMETRISCHE AUSGANGSSTUFE
oft
mit
geringerem
3
LINE AUSGANGSSTUFE
XLR-M ALE
AUSGANG LINKS
3
1
2
SYMMETRISCH
AUSGANG RECHTS
3
1
2
SYMMETRISCH
MASSE
CHASSIS
Signalpegel
als
bei
CINCH
OUT L
OUT R
MASSE
analogen
