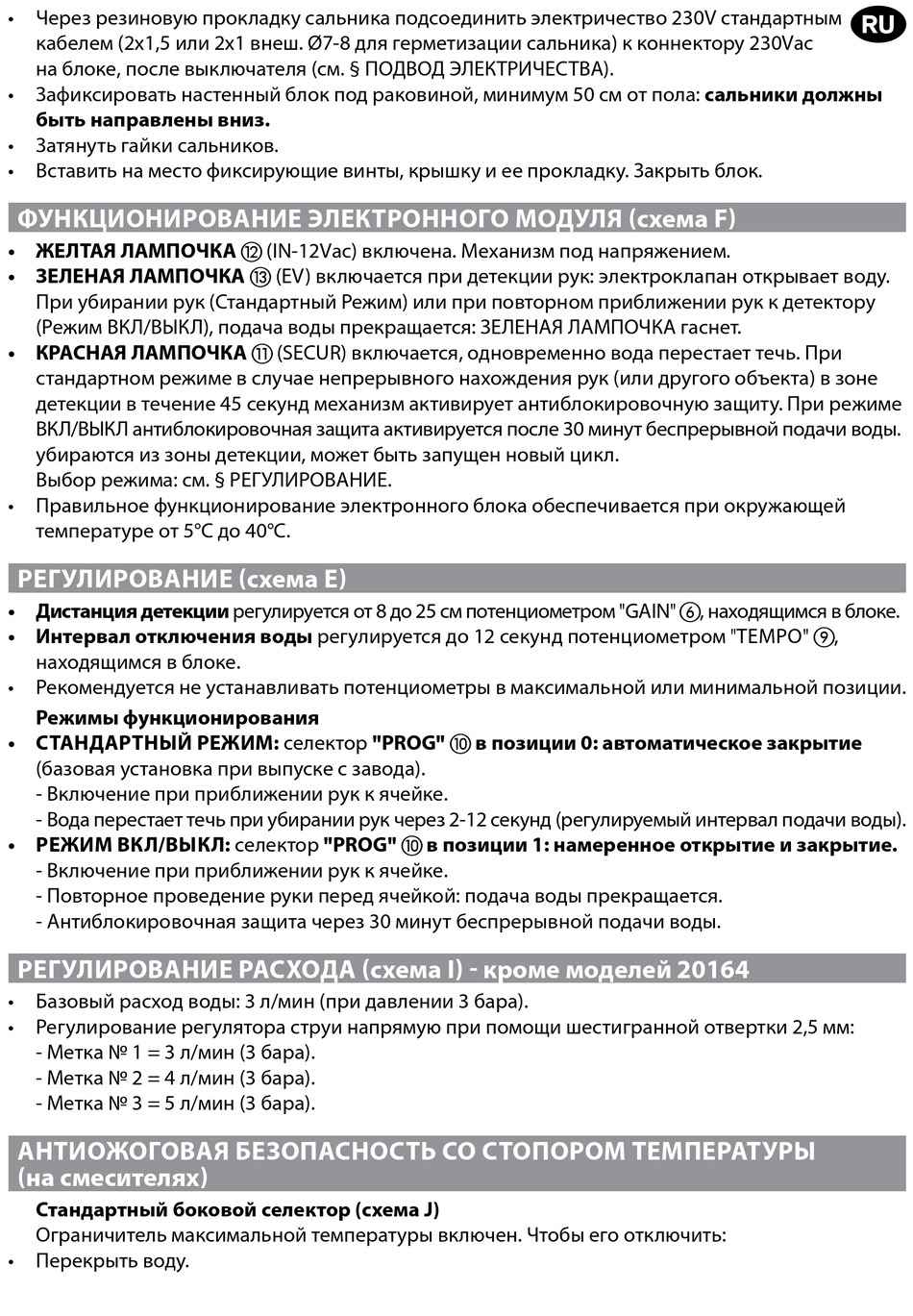

• Через резиновую прокладку сальника подсоединить электричество 230V стандартным
кабелем (2х1,5 или 2х1 внеш. Ø7-8 для герметизации сальника) к коннектору 230Vас
на блоке, после выключателя (см. § ПОДВОД ЭЛЕКТРИЧЕСТВА).
• Зафиксировать настенный блок под раковиной, минимум 50 см от пола: сальники должны
быть направлены вниз.
• Затянуть гайки сальников.
• Вставить на место фиксирующие винты, крышку и ее прокладку. Закрыть блок.
ФУНКЦИОНИРОВАНИЕ ЭЛЕКТРОННОГО МОДУЛЯ (схема F)
• ЖЕЛТАЯ ЛАМПОЧКА l (IN-12Vас) включена. Механизм под напряжением.
• ЗЕЛЕНАЯ ЛАМПОЧКА m (EV) включается при детекции рук: электроклапан открывает воду.
При убирании рук (Стандартный Режим) или при повторном приближении рук к детектору
(Режим ВКЛ/ВЫКЛ), подача воды прекращается: ЗЕЛЕНАЯ ЛАМПОЧКА гаснет.
• КРАСНАЯ ЛАМПОЧКА k (SECUR) включается, одновременно вода перестает течь. При
стандартном режиме в случае непрерывного нахождения рук (или другого объекта) в зоне
детекции в течение 45 секунд механизм активирует антиблокировочную защиту. При режиме
ВКЛ/ВЫКЛ антиблокировочная защита активируется после 30 минут беспрерывной подачи воды.
убираются из зоны детекции, может быть запущен новый цикл.
Выбор режима: см. § РЕГУЛИРОВАНИЕ.
• Правильное функционирование электронного блока обеспечивается при окружающей
температуре от 5°С до 40°С.
РЕГУЛИРОВАНИЕ (схема Е)
• Дистанция детекции регулируется от 8 до 25 см потенциометром "GAIN" f, находящимся в блоке.
• Интервал отключения воды регулируется до 12 секунд потенциометром "TEMPo" i,
находящимся в блоке.
• Рекомендуется не устанавливать потенциометры в максимальной или минимальной позиции.
Режимы функционирования
• СТАНДАРТНЫЙ РЕЖИМ: селектор "PROG" j в позиции 0: автоматическое закрытие
(базовая установка при выпуске с завода).
- Включение при приближении рук к ячейке.
- Вода перестает течь при убирании рук через 2-12 секунд (регулируемый интервал подачи воды).
• РЕЖИМ ВКЛ/ВЫКЛ: селектор "PROG" j в позиции 1: намеренное открытие и закрытие.
- Включение при приближении рук к ячейке.
- Повторное проведение руки перед ячейкой: подача воды прекращается.
- Антиблокировочная защита через 30 минут беспрерывной подачи воды.
РЕГУЛИРОВАНИЕ РАСХОДА (схема I) - кроме моделей 20164
• Базовый расход воды: 3 л/мин (при давлении 3 бара).
• Регулирование регулятора струи напрямую при помощи шестигранной отвертки 2,5 мм:
- Метка № 1 = 3 л/мин (3 бара).
- Метка № 2 = 4 л/мин (3 бара).
- Метка № 3 = 5 л/мин (3 бара).
АНТИОЖОГОВАЯ БЕЗОПАСНОСТЬ СО СТОПОРОМ ТЕМПЕРАТУРЫ
(на смесителях)
Стандартный боковой селектор (схема J)
Ограничитель максимальной температуры включен. Чтобы его отключить:
• Перекрыть воду.
