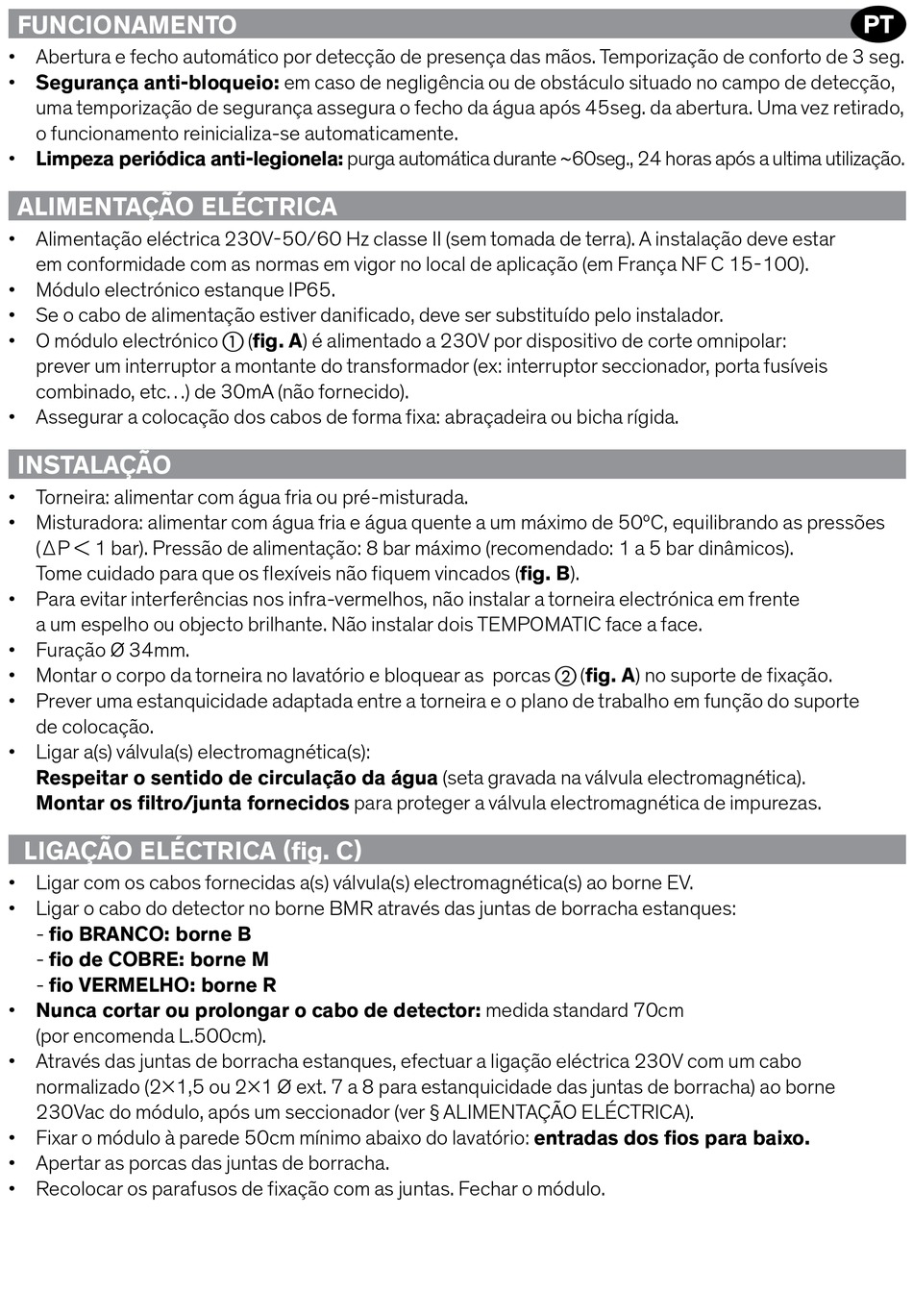

FUNCIONAMENTO
• Abertura e fecho automático por detecção de presença das mãos. Temporização de conforto de 3 seg.
• Segurança anti-bloqueio: em caso de negligência ou de obstáculo situado no campo de detecção,
uma temporização de segurança assegura o fecho da água após 45seg. da abertura. Uma vez retirado,
o funcionamento reinicializa-se automaticamente.
• Limpeza periódica anti-legionela: purga automática durante ~60seg., 24 horas após a ultima utilização.
ALIMENTAÇÃO ELéCTRICA
• Alimentação eléctrica 230V-50/60 Hz classe II (sem tomada de terra). A instalação deve estar
em conformidade com as normas em vigor no local de aplicação (em França NF C 15-100).
• Módulo electrónico estanque IP65.
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo instalador.
• O módulo electrónico a (fig. A) é alimentado a 230V por dispositivo de corte omnipolar:
prever um interruptor a montante do transformador (ex: interruptor seccionador, porta fusíveis
combinado, etc...) de 30mA (não fornecido).
• Assegurar a colocação dos cabos de forma fixa: abraçadeira ou bicha rígida.
INSTALAÇÃO
• Torneira: alimentar com água fria ou pré-misturada.
• Misturadora: alimentar com água fria e água quente a um máximo de 50ºC, equilibrando as pressões
(ΔP < 1 bar). Pressão de alimentação: 8 bar máximo (recomendado: 1 a 5 bar dinâmicos).
Tome cuidado para que os flexíveis não fiquem vincados (fig. B).
• Para evitar interferências nos infra-vermelhos, não instalar a torneira electrónica em frente
a um espelho ou objecto brilhante. Não instalar dois TEMPOMATIC face a face.
• Furação Ø 34mm.
• Montar o corpo da torneira no lavatório e bloquear as porcas b (fig. A) no suporte de fixação.
• Prever uma estanquicidade adaptada entre a torneira e o plano de trabalho em função do suporte
de colocação.
• Ligar a(s) válvula(s) electromagnética(s):
Respeitar o sentido de circulação da água (seta gravada na válvula electromagnética).
Montar os filtro/junta fornecidos para proteger a válvula electromagnética de impurezas.
LIGAÇÃO ELéCTRICA (fig. C)
• Ligar com os cabos fornecidas a(s) válvula(s) electromagnética(s) ao borne EV.
• Ligar o cabo do detector no borne BMR através das juntas de borracha estanques:
- fio BRANCO: borne B
- fio de COBRE: borne M
- fio VERMELHO: borne R
• Nunca cortar ou prolongar o cabo de detector: medida standard 70cm
(por encomenda L.500cm).
• Através das juntas de borracha estanques, efectuar a ligação eléctrica 230V com um cabo
normalizado (2x1,5 ou 2x1 Ø ext. 7 a 8 para estanquicidade das juntas de borracha) ao borne
230Vac do módulo, após um seccionador (ver § ALIMENTAÇÃO ELéCTRICA).
• Fixar o módulo à parede 50cm mínimo abaixo do lavatório: entradas dos fios para baixo.
• Apertar as porcas das juntas de borracha.
• Recolocar os parafusos de fixação com as juntas. Fechar o módulo.
PT
