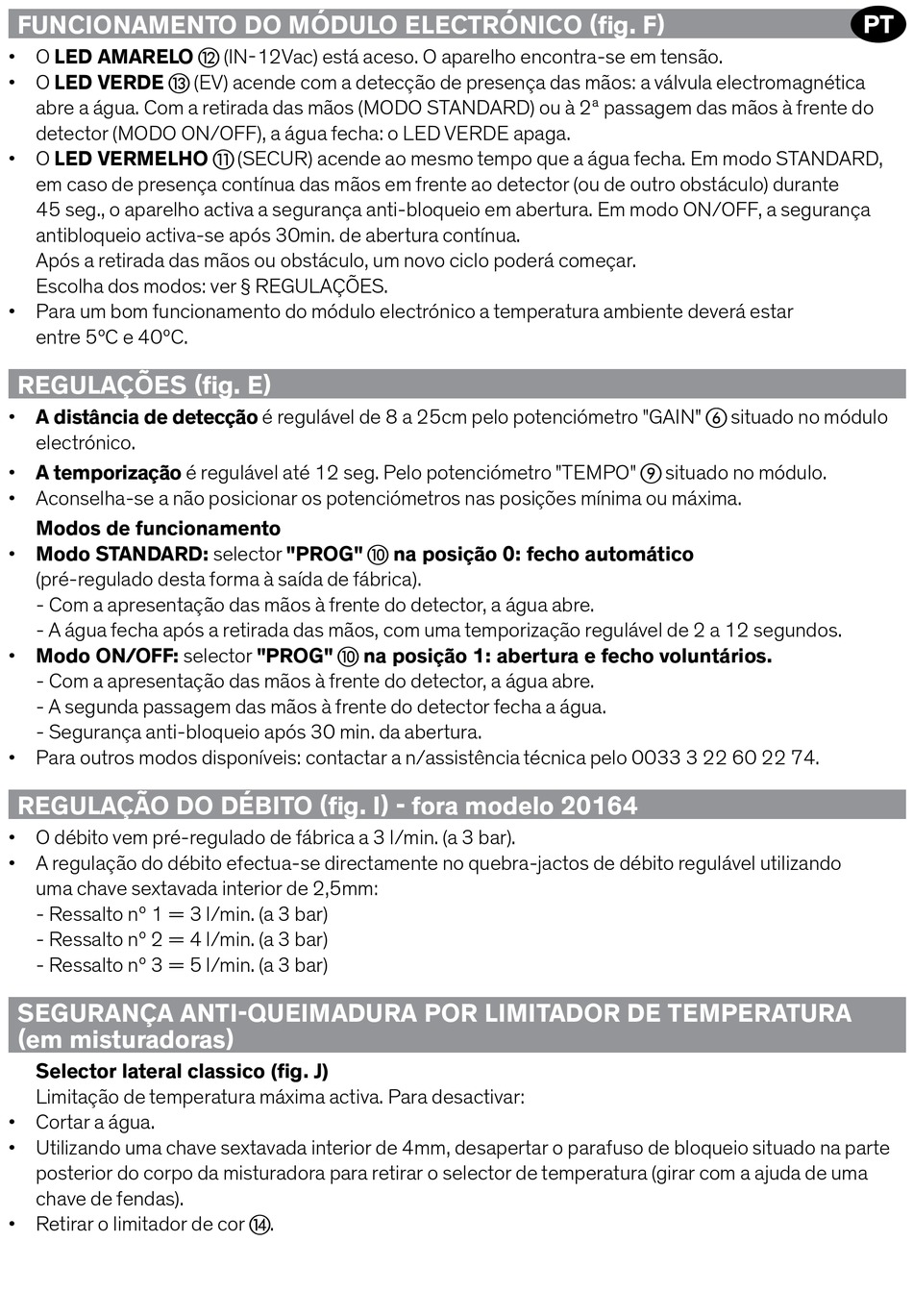

Delabie TEMPOMATIC PRO Montage Seite 25

FUNCIONAMENTO DO MÓDULO ELECTRÓNICO (fig. F)
• O LED AMARELO l (IN-12Vac) está aceso. O aparelho encontra-se em tensão.
• O LED VERDE m (EV) acende com a detecção de presença das mãos: a válvula electromagnética
abre a água. Com a retirada das mãos (MODO STANDARD) ou à 2ª passagem das mãos à frente do
detector (MODO ON/OFF), a água fecha: o LED VERDE apaga.
• O LED VERMELHO k (SECUR) acende ao mesmo tempo que a água fecha. Em modo STANDARD,
em caso de presença contínua das mãos em frente ao detector (ou de outro obstáculo) durante
45 seg., o aparelho activa a segurança anti-bloqueio em abertura. Em modo ON/OFF, a segurança
antibloqueio activa-se após 30min. de abertura contínua.
Após a retirada das mãos ou obstáculo, um novo ciclo poderá começar.
Escolha dos modos: ver § REGULAÇÕES.
• Para um bom funcionamento do módulo electrónico a temperatura ambiente deverá estar
entre 5ºC e 40ºC.
REGULAÇÕES (fig. E)
• A distância de detecção é regulável de 8 a 25cm pelo potenciómetro "GAIN" f situado no módulo
electrónico.
• A temporização é regulável até 12 seg. Pelo potenciómetro "TEMPO" i situado no módulo.
• Aconselha-se a não posicionar os potenciómetros nas posições mínima ou máxima.
Modos de funcionamento
• Modo STANDARD: selector "PROG" j na posição 0: fecho automático
(pré-regulado desta forma à saída de fábrica).
- Com a apresentação das mãos à frente do detector, a água abre.
- A água fecha após a retirada das mãos, com uma temporização regulável de 2 a 12 segundos.
• Modo ON/OFF: selector "PROG" j na posição 1: abertura e fecho voluntários.
- Com a apresentação das mãos à frente do detector, a água abre.
- A segunda passagem das mãos à frente do detector fecha a água.
- Segurança anti-bloqueio após 30 min. da abertura.
• Para outros modos disponíveis: contactar a n/assistência técnica pelo 0033 3 22 60 22 74.
REGULAÇÃO DO DéBITO (fig. I) - fora modelo 20164
• O débito vem pré-regulado de fábrica a 3 l/min. (a 3 bar).
• A regulação do débito efectua-se directamente no quebra-jactos de débito regulável utilizando
uma chave sextavada interior de 2,5mm:
- Ressalto nº 1 = 3 l/min. (a 3 bar)
- Ressalto nº 2 = 4 l/min. (a 3 bar)
- Ressalto nº 3 = 5 l/min. (a 3 bar)
SEGURANÇA ANTI-QUEIMADURA POR LIMITADOR DE TEMPERATURA
(em misturadoras)
Selector lateral classico (fig. J)
Limitação de temperatura máxima activa. Para desactivar:
• Cortar a água.
• Utilizando uma chave sextavada interior de 4mm, desapertar o parafuso de bloqueio situado na parte
posterior do corpo da misturadora para retirar o selector de temperatura (girar com a ajuda de uma
chave de fendas).
• Retirar o limitador de cor n.
