16 .2 Bedienung LCD-Bedienteil

Die Bedienung wird am Beispiel des LCD-Bedienteils BT 820
dargestellt.
Display
Betrieb
Alarm
Störung
Gehtest

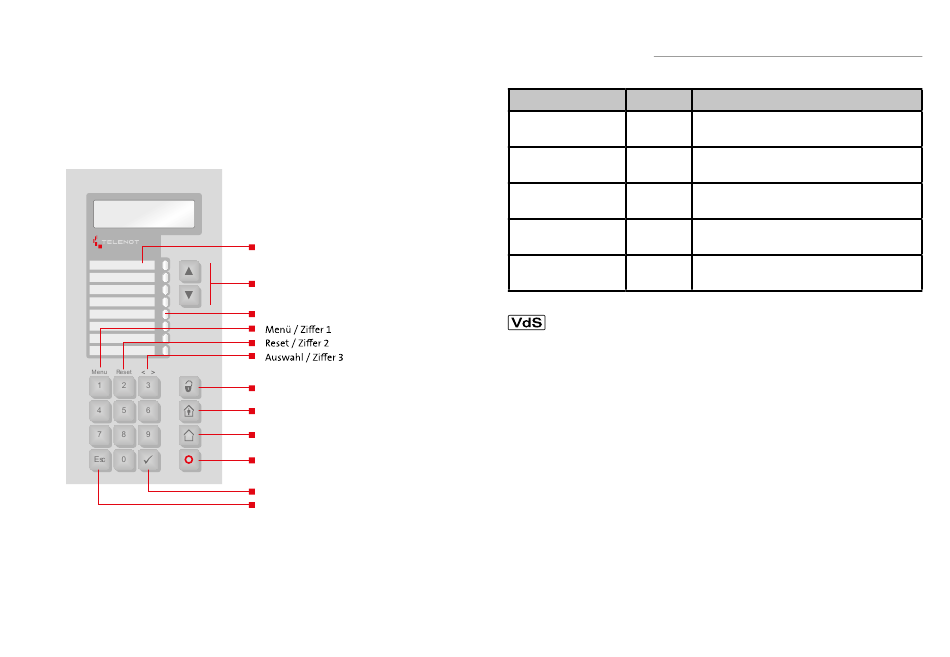

Bedienung BT 820
Beschriftungsfelder für Kontroll-
und Sammelanzeigen
Blättern (vor/zurück)
LED-Anzeige
Unscharf schalten
Intern scharf schalten
Extern scharf schalten
(wenn freigegeben)
Parametrierbare Taste
Enter (übernehmen)
Esc (abbrechen)
LED-Anzeige Farbe
Betrieb Grün
Alarm Rot
Störung Gelb
Gehtest Gelb
Frei parametrierbare Rot, Grün
LEDs 1-4 oder Gelb
Gemäß VdS müssen Sie die LEDs, abhängig vom Stand-
ort, auf „dunkel" (nur bei Bedienung aktiv) oder auf
„dunkel bei extern scharf" parametrieren.
Bedienung
Funktion
Leuchtet während Betrieb
Blinkt während Initialisierung
Leuchtet bei ausgelösten und gespeicher-
ten Alarmen
Leuchtet bei anstehenden und gespeicher-
ten Störungen
Leuchtet bei eingeschaltetem Gehtest
(unabhängig vom Sicherungsbereich)
Frei parametrierbar
