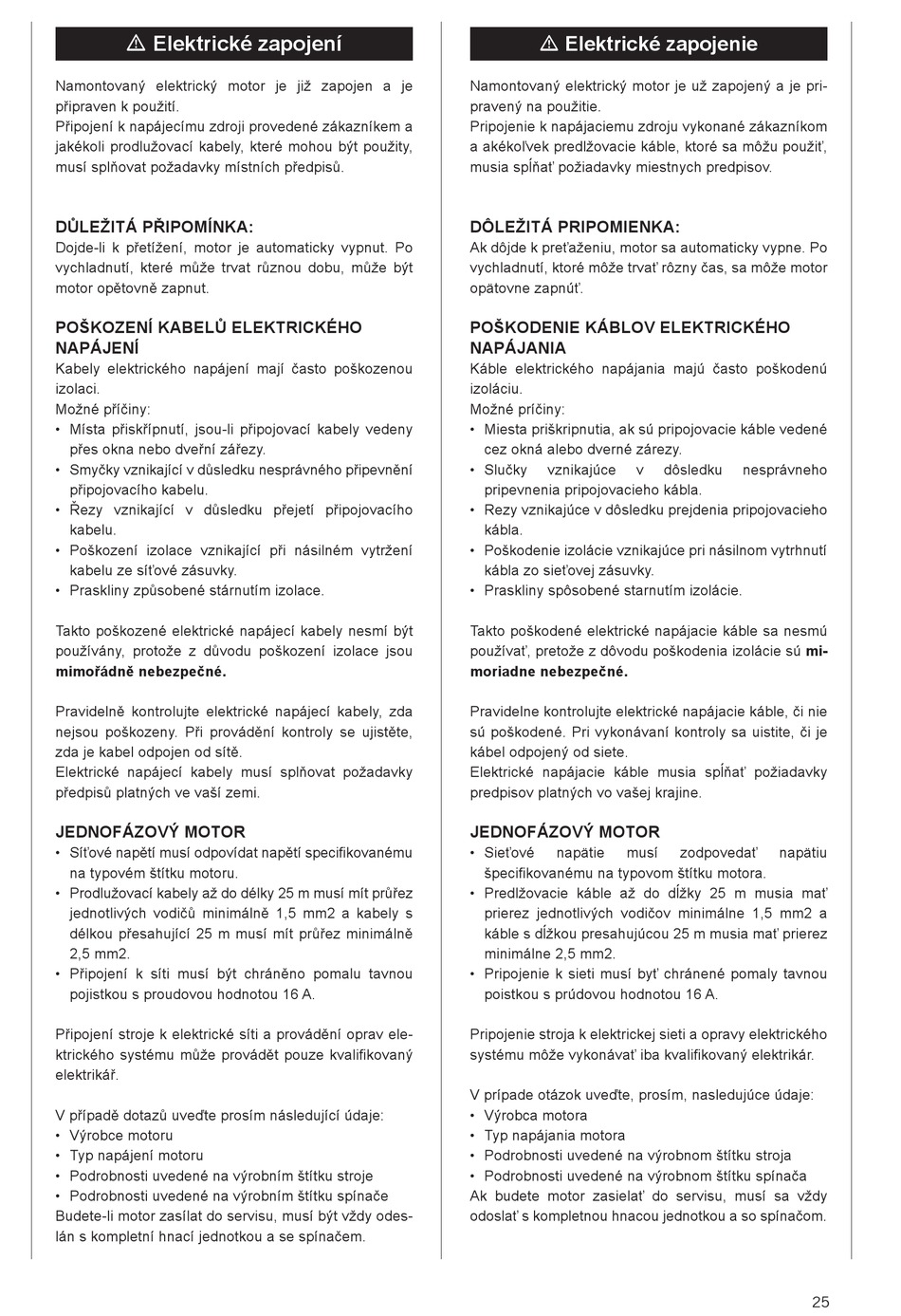

Scheppach deco-flex Originalbetriebsanweisung Seite 25

m Elektrické zapojení
Namontovaný elektrický motor je již zapojen a je
připraven k použití.
Připojení k napájecímu zdroji provedené zákazníkem a
jakékoli prodlužovací kabely, které mohou být použity,
musí splňovat požadavky místních předpisů.
DŮLEŽITÁ PŘIPOMÍNKA:
Dojde-li k přetížení, motor je automaticky vypnut. Po
vychladnutí, které může trvat různou dobu, může být
motor opětovně zapnut.
POŠKOZENÍ KABELŮ ELEKTRICKÉHO
NAPÁJENÍ
Kabely elektrického napájení mají často poškozenou
izolaci.
Možné příčiny:
• Místa přiskřípnutí, jsou-li připojovací kabely vedeny
přes okna nebo dveřní zářezy.
• Smyčky vznikající v důsledku nesprávného připevnění
připojovacího kabelu.
• Řezy vznikající v důsledku přejetí připojovacího
kabelu.
• Poškození izolace vznikající při násilném vytržení
kabelu ze síťové zásuvky.
• Praskliny způsobené stárnutím izolace.
Takto poškozené elektrické napájecí kabely nesmí být
používány, protože z důvodu poškození izolace jsou
mimořádně nebezpečné.
Pravidelně kontrolujte elektrické napájecí kabely, zda
nejsou poškozeny. Při provádění kontroly se ujistěte,
zda je kabel odpojen od sítě.
Elektrické napájecí kabely musí splňovat požadavky
předpisů platných ve vaší zemi.
JEDNOFÁZOVÝ MOTOR
• Síťové napětí musí odpovídat napětí specifikovanému
na typovém štítku motoru.
• Prodlužovací kabely až do délky 25 m musí mít průřez
jednotlivých vodičů minimálně 1,5 mm2 a kabely s
délkou přesahující 25 m musí mít průřez minimálně
2,5 mm2.
• Připojení k síti musí být chráněno pomalu tavnou
pojistkou s proudovou hodnotou 16 A.
Připojení stroje k elektrické síti a provádění oprav ele-
ktrického systému může provádět pouze kvalifikovaný
elektrikář.
V případě dotazů uveďte prosím následující údaje:
• Výrobce motoru
• Typ napájení motoru
• Podrobnosti uvedené na výrobním štítku stroje
• Podrobnosti uvedené na výrobním štítku spínače
Budete-li motor zasílat do servisu, musí být vždy odes-
lán s kompletní hnací jednotkou a se spínačem.
m Elektrické zapojenie
Namontovaný elektrický motor je už zapojený a je pri-
pravený na použitie.
Pripojenie k napájaciemu zdroju vykonané zákazníkom
a akékoľvek predlžovacie káble, ktoré sa môžu použiť,
musia spĺňať požiadavky miestnych predpisov.
DÔLEŽITÁ PRIPOMIENKA:
Ak dôjde k preťaženiu, motor sa automaticky vypne. Po
vychladnutí, ktoré môže trvať rôzny čas, sa môže motor
opätovne zapnúť.
POŠKODENIE KÁBLOV ELEKTRICKÉHO
NAPÁJANIA
Káble elektrického napájania majú často poškodenú
izoláciu.
Možné príčiny:
• Miesta priškripnutia, ak sú pripojovacie káble vedené
cez okná alebo dverné zárezy.
• Slučky vznikajúce v
pripevnenia pripojovacieho kábla.
• Rezy vznikajúce v dôsledku prejdenia pripojovacieho
kábla.
• Poškodenie izolácie vznikajúce pri násilnom vytrhnutí
kábla zo sieťovej zásuvky.
• Praskliny spôsobené starnutím izolácie.
Takto poškodené elektrické napájacie káble sa nesmú
používať, pretože z dôvodu poškodenia izolácie sú mi-
moriadne nebezpečné.
Pravidelne kontrolujte elektrické napájacie káble, či nie
sú poškodené. Pri vykonávaní kontroly sa uistite, či je
kábel odpojený od siete.
Elektrické napájacie káble musia spĺňať požiadavky
predpisov platných vo vašej krajine.
JEDNOFÁZOVÝ MOTOR
• Sieťové napätie musí
špecifikovanému na typovom štítku motora.
• Predlžovacie káble až do dĺžky 25 m musia mať
prierez jednotlivých vodičov minimálne 1,5 mm2 a
káble s dĺžkou presahujúcou 25 m musia mať prierez
minimálne 2,5 mm2.
• Pripojenie k sieti musí byť chránené pomaly tavnou
poistkou s prúdovou hodnotou 16 A.
Pripojenie stroja k elektrickej sieti a opravy elektrického
systému môže vykonávať iba kvalifikovaný elektrikár.
V prípade otázok uveďte, prosím, nasledujúce údaje:
• Výrobca motora
• Typ napájania motora
• Podrobnosti uvedené na výrobnom štítku stroja
• Podrobnosti uvedené na výrobnom štítku spínača
Ak budete motor zasielať do servisu, musí sa vždy
odoslať s kompletnou hnacou jednotkou a so spínačom.
dôsledku nesprávneho
zodpovedať napätiu
25
