bora PC32 Bedienungs- Und Montageanleitung

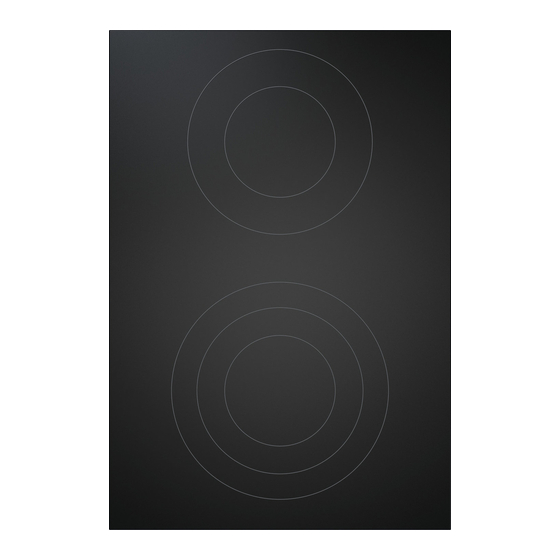

Hilight-glaskeramik-kochfeld mit 2 kochzonen
Verwandte Anleitungen für bora PC32
Inhaltszusammenfassung für bora PC32

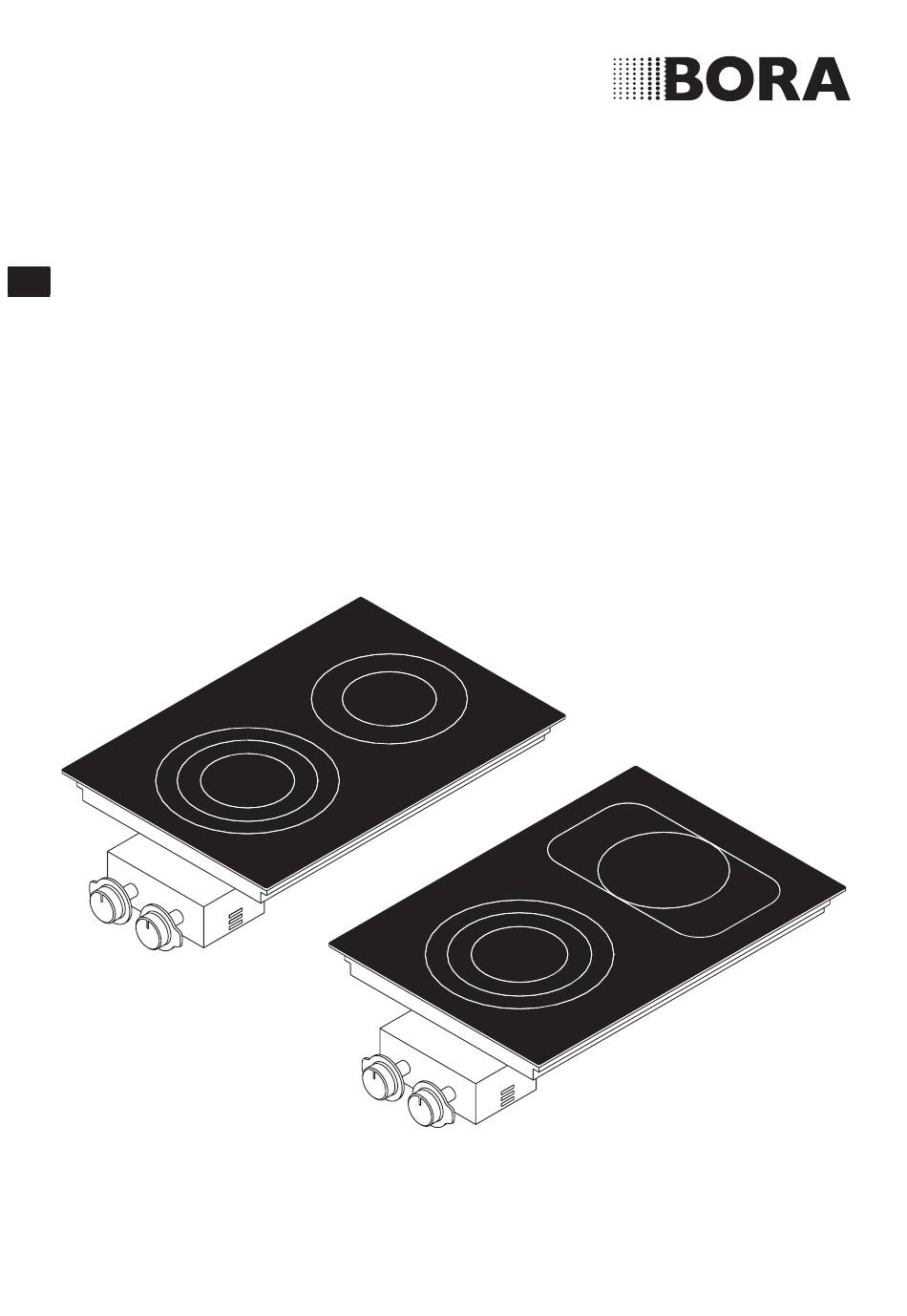

- Seite 1 Bedienungs- und Montageanleitung PC32 / PC3B HiLight-Glaskeramik-Kochfeld mit 2 Kochzonen 3-Kreis / 2-Kreis / Bräter PC323BUMDE-000 1034746 www.bora.com...
-
Seite 2: Übersetzung
Kontakt T +49 (0) 8035 / 907-240 F +49 (0) 8035 / 907-249 info@bora.com www.bora.com Weitergabe sowie Vervielfältigung dieser Unterlage, Verwertung und Mitteilung ihres Inhalts sind nicht gestattet, soweit nicht ausdrücklich zugestanden. © BORA Lüftungstechnik GmbH, 2014 Alle Rechte vorbehalten. -
Seite 3: Inhaltsverzeichnis
Übergabe an den Nutzer ........ 18 Bedienung Kochfeld ein-/ausschalten ......19 6.1.1 Kochzone einschalten ........19 6.1.2 Kochzone ausschalten ........19 Reinigung und Pflege Reinigungsmittel ..........20 Kochfeld pflegen ..........20 Kochfeld reinigen ........... 20 7.3.1 Bedienknebel reinigen ........21 Störungsbehebung www.bora.com... -
Seite 4: Allgemeines
Allgemeines Allgemeines INFO Die BORA Holding GmbH, BORA Vertriebs GmbH & Co KG, BORA APAC Pty Ltd und die BORA Lüftungstechnik GmbH - im Folgenden Zielgruppe BORA genannt - haften nicht für Schäden, die durch Missachtung bzw. Nichtachtung dieser Diese Bedienungs- und Montageanleitung wendet sich an Unterlagen und durch unsachgemäße Montage... -
Seite 5: Darstellung Von Informationen
Weist auf eine möglicher- weise gefährliche Situation hin, die bei Nichtbeachtung zu geringfügigen oder leich- ten Verletzungen führen kann. — VORSICHT Weist auf eine Situation hin, die bei Nichtbeachtung zu Sachschäden führen kann. Tab. 1.2: Bedeutung der Warnzeichen und Signalworte www.bora.com... -
Seite 6: Sicherheit
Wasser ab. Eindringendes Wasser kann Schäden Sorgen Sie bei Umluftbetrieb für eine ausreichende verursachen! Frischluftzufuhr, z.B. durch ein geöffnetes Fenster. Reinigen Sie das Kochfeld möglichst nach jedem Koch- Stellen Sie ein normales und behagliches Raumklima vorgang. (45-60% Luftfeuchtigkeit) sicher, z.B. durch Öffnen von www.bora.com... -
Seite 7: Sicherheitshinweise Bedienung
Sicherungsautomaten oder Schütze sicher handel erhältlich) reduziert die Gefahr. vom Netz. WARNUNG! Verbrennungsgefahr! Flüssigkeiten zwischen Kochzone und Topfbo- den können bei Verdampfung zu Verbrennun- gen der Haut führen. Stellen Sie sicher, dass die Kochzone und der Topfboden immer trocken sind. www.bora.com... -
Seite 8: Sicherheitshinweise Montage
Schäden bzw. Verletzungen an Glied- maßen und Rumpf zu vermeiden. Prüfen Sie das Gerät vor der Montage auf sichtbare Schäden. Montieren Sie kein beschädigtes Gerät. Ein beschädigtes Gerät gefährdet Ihre Sicherheit. Reparaturarbeiten dürfen nur vom Hersteller autorisierte Fachkräfte durchführen. www.bora.com... -
Seite 9: Sicherheitshinweise Demontage Und Entsorgung
Durch felerhaftes Abklemmen des Gerätes von Die BORA Holding GmbH, BORA Vertriebs der Netzspannung besteht Stromschlaggefahr. GmbH & Co KG, BORA APAC Pty Ltd und die Trennen Sie das Gerät anhand von LS- BORA Lüftungstechnik GmbH haften nicht für Schalter, Sicherungen, Schäden, die aus Nichtbeachtung der Sicher-... -
Seite 10: Technische Daten
370 x 540 x 50 mm Abmessungen Schaltkasten (Breite x Tiefe x Höhe) 190 x 121 x 71 mm Gewicht (inkl. Zubehör / Ver- packung) 9,1 kg Abb. 3.1 Gerätemaße PC32 Kochfeld Leistungsstufen 1 - 9, 2-Kreis, 3-Kreis, Bräter Kochzone vorn Ø120mm 800 W Ø180mm... -
Seite 11: Gerätebeschreibung
Das Kochfeld hat folgende Merkmale: Elektronische Leistungsregelung (9 Stufen) Restwärmeanzeige Zwei Bedienknebel Betriebskontrollleuchten Schaltkasten mit Kindersicherung (Drück- und Dreh- Mechanismus) Aufbau Abb. 4.5 Bedienknebel PC32 Abb. 4.6 Bedienknebel PC3B Bedienknebel vordere Kochzone Leistungsstufenmanschette Abb. 4.3 Kochfeld PC32 Bedienknebel hintere Kochzone Betriebskontrollleuchte Anzeigefeld... -
Seite 12: Funktionsprinzip
Ankochzeiten, Durchheizzeiten des Kochge- schirrbodens sowie Kochergebnisse werden maßgeblich von Aufbau und Beschaffenheit des Kochgeschirrs beeinflusst. Kochgeschirr mit diesem Zeichen ist für Strah- lungsheizkörper geeignet. Das für die Strahlungsheizfläche benutzte Kochgeschirr muss aus Metall sein und gute wärmeleitende Eigenschaften haben. www.bora.com... -
Seite 13: Montage
Prüfen Sie den Lieferumfang auf Vollständigkeit und schrank. Aus ergonomischen Gründen werden 1000 mm Beschädigung. Mindestabstand empfohlen. Informieren Sie sofort den BORA Kundendienst, wenn Teile der Lieferung fehlen oder beschädigt sind. Montieren Sie keinesfalls beschädigte Teile. Entsorgen Sie die Transportverpackung sachgerecht (s. -
Seite 14: Ausschnittsmaße
Kochfelder / Kochfeldabzug A in mm B in mm Abb. 5.3 Falzmaß für flächenbündige Montage 1116 1088 INFO Bei Verwendung des Induktions-Glaskeramik- Woks muss das Falzmaß bei flächenbündigem Einbau auf 7 mm erhöht werden. 1338 1310 1709 1681 Tab. 5.2: Ausschnittsmaße www.bora.com... -
Seite 15: Kochfeld Montieren
Die Schubläden bzw. Fachböden im Unterschrank müssen für Wartungs- und Reinigungszwecke heraus- nehmbar sein. Abb. 5.8 Aufbau Schaltkasten Schaltkasten Ausgleichsplatten Blende (nicht im Lieferumfang enthalten) Leistungsstufenmanschetten Muttern Bedienknebel Zeichnen Sie mit Hilfe der mitgelieferten Bohrschab- lone die Bohrungen entsprechend an. www.bora.com... -
Seite 16: Anzahl Ausgleichsplatten Ermitteln
Bedienknebel justieren dicke dicke der [mm] Aus- 10 mm 5 mm 3 mm 2 mm gleichs- Für die Feinjustierung kann der Abstand des Bedienkne- platten bels zur Leistungsstufenmanschette eingestellt werden. [mm] Abb. 5.12 Bedienknebel einstellen Abb. 5.10 Ausgleichsplatten Übersicht www.bora.com... -
Seite 17: Einbau Des Kochfeldes
Verbinden Sie zuerst das gelb-grüne Erdungskabel mit der gekennzeichneten Stelle am Schaltkasten. Erdungs-Symbol. Verbinden Sie nun den mehrpoligen und farblich gekennzeichneten Stecker der jeweiligen Kochzone mit der entsprechenden farblichen Buchse am Schalt- kasten. Abb. 5.15 Kochfeld und Höhenausgleichsplatten Kochfeld Höhenausgleichsplatten www.bora.com... -
Seite 18: Stromanschluss
Wenn die Montage abgeschlossen ist: Erklären Sie dem Nutzer die wesentlichen Funktionen. Informieren Sie den Nutzer über alle sicherheitsrele- vanten Aspekte der Bedienung und Handhabung. Übergeben Sie dem Nutzer das Zubehör und die Bedie- nungs- und Montageanleitung zur sicheren Aufbewahrung. www.bora.com... -
Seite 19: Bedienung
Drehen Sie den Bedienknebel auf die gewünschte Leis- beschreibung). tungsstufe. Zuschalten des weiteren Heizkreises (Zweikreis-Heizkörper) Drehen Sie den Bedienknebel auf das Zweikreis-Sym- Ein Klick-Geräusch bestätigt die Aktivierung des zwei- ten Heizkreises. In dieser Stellung wird der zweite Heizkreis mit maxi- maler Leistung betrieben. www.bora.com... -
Seite 20: Reinigung Und Pflege
üblichen Küchenarbeit auf das Kochfeld fallen immer sofort, um ein Zerkratzen der Oberfläche zu vermeiden. Farbige Veränderungen und Glanzstellen sind keine Beschädigungen des Kochfeldes. Die Funktion des Koch- feldes und die Stabilität der Glaskeramik wird dadurch nicht beeinträchtigt. www.bora.com... -
Seite 21: Bedienknebel Reinigen
Ziehen Sie den Bedienknebel ab. Reinigen Sie den Bedienknebel mit einer weichen Bürste. Spülen Sie den Bedienknebel nach der Reinigung gut Lassen Sie den Bedienknebel gut trocknen. Stecken Sie nach abgeschlossener Reinigung den sau- beren und trockenen Bedienknebel wieder in die Aufnahme. www.bora.com... -
Seite 22: Störungsbehebung
Kochzone wieder in Betrieb nehmen Kochfeld schaltet sich automatisch zu lang. (s. Kap. Bedienung). aus. Der Überhitzungsschutz hat ausgelöst. (s. Kap. Gerätebeschreibung) Tab. 8.1: Störungen beheben Kontaktieren Sie in allen anderen Fällen den BORA Kundendienst (s. Kap. Garantie, Kundendienst und Ersatzteile). www.bora.com... -
Seite 23: Außerbetriebnahme, Demontage Und Entsorgung
Entsorgen Sie Ihr Altgerät auf keinen Fall über den Entsorgen Sie das Altgerät und verunreinigtes Zubehör Hausmüll. wie unter Punkt „Umweltschonende Entsorgung“ Bringen Sie das Altgerät zu einer regionalen Sammel- beschrieben. stelle zur Rückgabe und Verwertung elektrischer und elektronischer Bauteile und anderer Materialien. www.bora.com... -
Seite 24: Garantie, Kundendienst
BORA Kundendienst: siehe Rückseite der Bedienungs- und Montageanleitung +800 7890 0987 Kontaktieren Sie bei Störungen, die Sie nicht selbst beheben können, Ihren BORA Fachhändler oder den BORA Kundendienst. Der Kundendienst benötigt die Typenbezeichnung und die Fabrikationsnummer Ihres Gerätes (FD-Nummer). Beide Angaben finden Sie auf dem Typenschild, auf der Rücksei-... - Seite 25 Notizen: 11 Notizen: www.bora.com...
- Seite 26 Notizen: www.bora.com...
-
Seite 28: Österreich
F +49 (0) 8035 / 907-249 F +61 297 /124 131 info@bora.com info@boraapac.com.au www.bora.com www.boraapac.com.au Österreich: BORA Vertriebs GmbH & Co KG Prof.-Dr.-Anton-Kathrein-Straße 3 6342 Niederndorf Österreich T +43 (0) 5373 / 62250-0 F +43 (0) 5373 / 62250-90 mail@bora.com www.bora.com...
