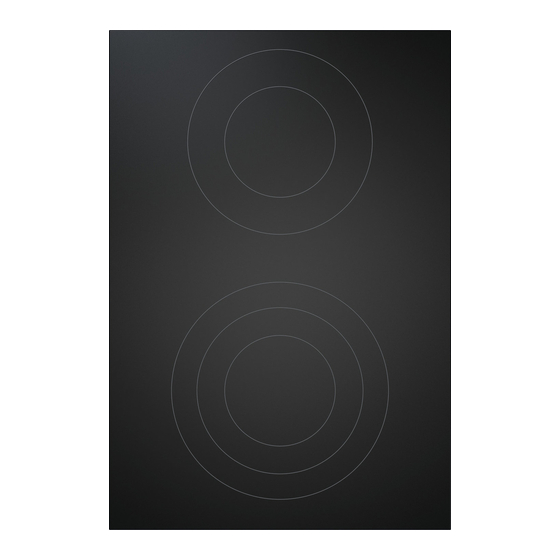

Hilight-glaskeramik-kochfeld mit 2 kochzonen 3-kreis / 2-kreis / bräter
Verwandte Anleitungen für bora PC32
Inhaltszusammenfassung für bora PC32

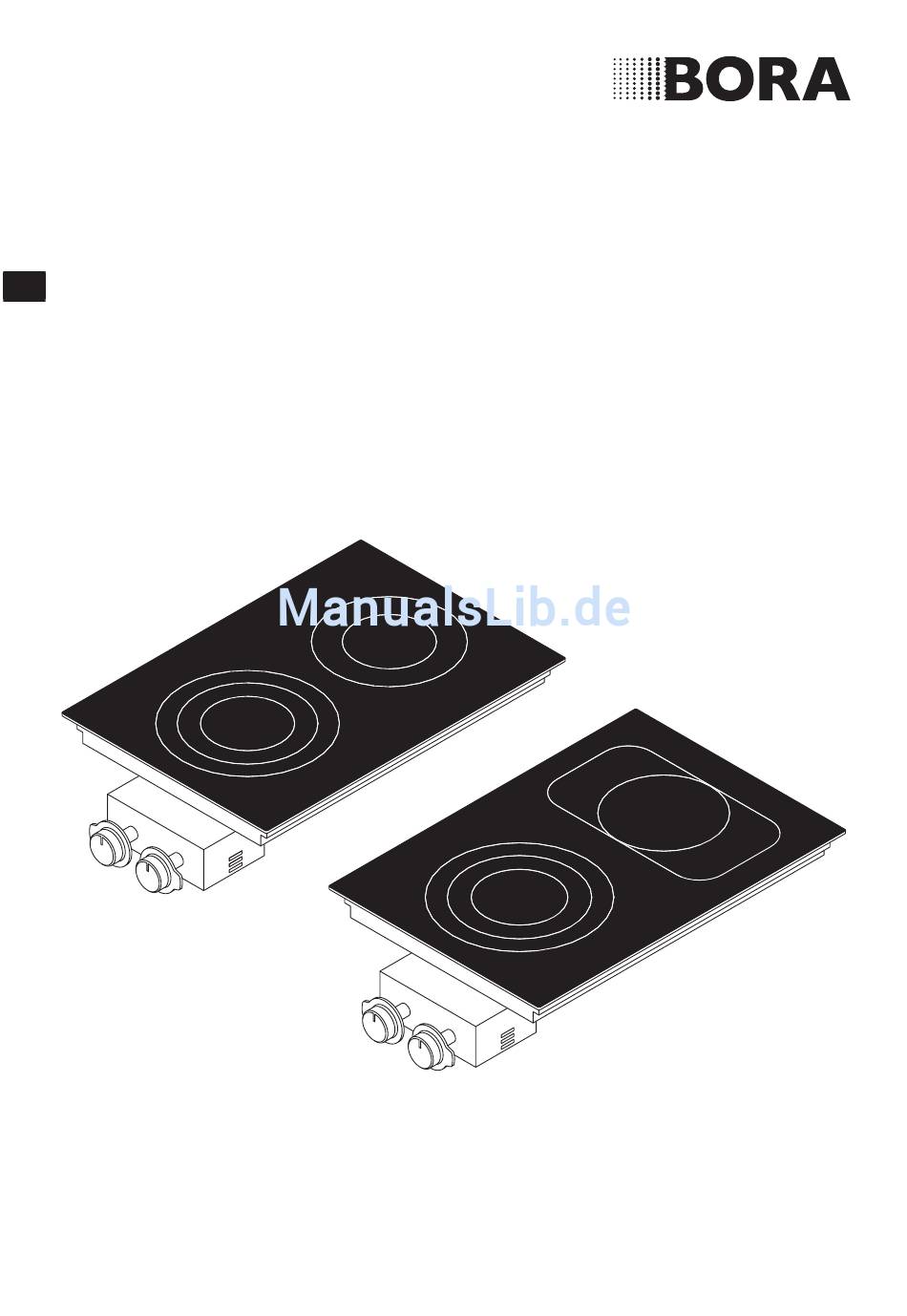

- Seite 1 Bedienungs- und Montageanleitung PC32 / PC3B HiLight-Glaskeramik-Kochfeld mit 2 Kochzonen 3-Kreis / 2-Kreis / Bräter PC323BUMDE-001 1037264 www.bora.com...
-
Seite 2: Übersetzung
Kontakt T +49 (0) 8035 / 907-240 F +49 (0) 8035 / 907-249 info@bora.com www.bora.com Weitergabe sowie Vervielfältigung dieser Unterlage, Verwertung und Mitteilung ihres Inhalts sind nicht gestattet, soweit nicht ausdrücklich zugestanden. © BORA Lüftungstechnik GmbH, 2016 Alle Rechte vorbehalten. -
Seite 3: Inhaltsverzeichnis
Kochfeld reinigen ..........23 7.3.1 Bedienknebel reinigen ........23 Störungsbehebung Außerbetriebnahme, Demontage und Entsorgung Außerbetriebnahme ........... 25 Demontage ............25 Umweltschonende Entsorgung ......25 Garantie, technischer Service und Ersatzteile 10.1 Garantie ............. 26 10.2 Service .............. 26 10.3 Ersatzteile ............26 www.bora.com... -
Seite 4: Allgemeines
Allgemeines Allgemeines INFO Die BORA Holding GmbH, BORA Vertriebs GmbH & Co KG, BORA APAC Pty Ltd und die BORA Lüftungstechnik GmbH – im Folgenden Zielgruppe BORA genannt – haften nicht für Schäden, die durch Missachtung bzw. Nichtachtung dieser Diese Bedienungs- und Montageanleitung wendet sich an Unterlagen und durch unsachgemäße Montage... -
Seite 5: Sicherheits- Und Warnhinweise
Weist auf eine möglicherweise gefährliche Situation hin, die bei Nichtbeachtung zu geringfügigen oder leichten Verletzungen führen kann. — Vorsicht Weist auf eine Situation hin, die bei Nichtbeachtung zu Sachschä- den führen kann. Tab. 1.2 Bedeutung der Warnzeichen und Signalworte www.bora.com... -
Seite 6: Sicherheit
XHalten Sie Haustiere vom Gerät fern. vor. Umluftbetrieb Reinigung und Pflege Das Gerät muss regelmäßig gereinigt werden. INFO Bei jedem Kochvorgang wird durch Verschmutzungen können zur Beschädigung das Kochen zusätzlich Feuchtigkeit in oder zu Geruchsbelästigung führen. Entfernen die Raumluft abgegeben. Sie Verschmutzungen sofort. www.bora.com... -
Seite 7: Sicherheitshinweise Bedienung
XErsticken Sie das Feuer, z. B. mit Teile sind bei eingeschalteter Koch- einem Deckel. zone und in der Abkühlungsphase heiß. Gegenstände, die sich auf dem Kochfeld befinden, können sich er hitzen und entzünden. XLassen Sie keine Gegenstände auf dem Kochfeld liegen. www.bora.com... -
Seite 8: Sicherheitshinweise Montage
Beschädigung durch harte und spitze Gegenstände! Harte und spitze Gegenstände können die Glaskeramik des Koch- feldes beschädigen. XBenutzen Sie die Kochfeldober- fläche nicht als Arbeitsplatte. XBenutzen Sie keine harten und spitzen Gegenstände, wenn Sie auf dem Kochfeld arbeiten. www.bora.com... -
Seite 9: Sicherheitshinweise Demontage Und Entsorgung
XHeben Sie das Kochfeld immer zu zweit aus der Verpackung. XLegen Sie das Kochfeld immer zu zweit in den Arbeitsplattenaus- schnitt ein. XVerwenden Sie ggf. geeignete Hilfsmittel, um Schäden bzw. Ver- letzungen an Gliedmaßen und Rumpf zu vermeiden. www.bora.com... -
Seite 10: Sicherheitshinweise Ersatzteile
Bedienung. Jede missbräuchliche Verwendung ist untersagt! INFO Die BORA Holding GmbH, BORA Vertriebs GmbH & Co KG, BORA APAC Pty Ltd und die BORA Lüftungstechnik GmbH haften nicht für Schäden, die aus Nichtbeachtung der Sicherheits- und Warnhinweise entstehen. www.bora.com... -
Seite 11: Technische Daten
Abb. 3.2 Gerätemaße PC3B Kochzone hinten Ø 165 mm 185,8 (Wh/kg) 290 x 165 mm Gesamt (gemittelt) 182,1 (Wh/kg) Energieverbrauch Kochfeld PC32 Kochzone vorne Ø 120 mm 176,7 (Wh/kg) Ø 180 mm Ø 235 mm Kochzone hinten Ø 120 mm 182,7 (Wh/kg) Ø... -
Seite 12: Gerätebeschreibung
Elektronische Leistungsregelung (9 Stufen) Bedienfeld und Bedienprinzip Restwärmeanzeige Zwei Bedienknebel Betriebskontrollleuchte Schaltkasten mit Kindersicherung (Drück- und Dreh- Mechanismus) Aufbau Abb. 4.3 Bedienknebel PC32 Abb. 4.4 Bedienknebel PC3B Betriebskontrollleuchte Abb. 4.1 Kochfeld PC32 Bedienknebel vordere Kochzone Leistungsstufenmanschette Bedienknebel hintere Kochzone Betriebskontrollleuchte... -
Seite 13: Funktionsprinzip
Wölbung aufweisen. Durch die Wölbung kann es aufgrund einer falschen Tempera- turüberwachung der Kochstelle, zu einer Überhitzung des Kochgeschirrs kommen. Der Geschirrboden darf keine scharfen Rillen und keinen scharfkantigen Rand aufweisen, damit die Oberfläche des Kochfeldes nicht zerkratzt wird. www.bora.com... -
Seite 14: Montage
Aus ergonomischen Gründen werden 1000 mm Mindestabstand empfohlen. Prüfen Sie den Lieferumfang auf Vollständigkeit und Beschädigung. Ausschnittsmaße Informieren Sie sofort den BORA Kundendienst, wenn Teile der Lieferung fehlen oder beschädigt sind. Arbeitsplatte vorbereiten Montieren Sie keinesfalls beschädigte Teile. Entsorgen Sie die Transportverpackung sachgerecht Erstellen Sie den Arbeitsplattenausschnitt unter (s. -
Seite 15: Arbeitsplattenüberstand
B in mm Abb. 5.3 Flächenbündige Montage 1116 1088 Abb. 5.4 Falzmaß für flächenbündige Montage 1338 1310 INFO Bei Verwendung des Induktions-Glaskeramik- Woks muss das Falzmaß bei flächenbündigem 1709 1681 Einbau auf 7 mm erhöht werden. Tab. 5.2 Ausschnittsmaße www.bora.com... -
Seite 16: Kochfeld Montieren
Mit den Ausgleichsplatten [2] und der Blende [3] ist eine Gesamtmaß von insgesamt 36 mm zusammenzu- stellen. Das Gesamtmaß von 36 mm ist unbedingt einzuhalten, um eine einwandfreie Funktion des Schaltkastens [1] Abb. 5.8 Schaltkasten und Kochfeld im eingebauten Zustand zu gewährleisten. www.bora.com... -
Seite 17: Bedienknebel Justieren
10 Nm fest. Stecken Sie die Linse von vorne in die Leistungsstufen- Platzieren Sie die Montageschiene [2] im Arbeits- manschette. plattenausschnitt. Stecken Sie den Bedienknebel [6] auf. Legen Sie das Kochfeld [1] ein. Richten Sie das Kochfeld [1] exakt aus. www.bora.com... -
Seite 18: Verbindung Kochfeld Und Schaltkasten Herstellen
Verbindung an eine Netzanschlussleitung an. klammern [2]. Ziehen Sie die Schrauben [1] der Befestigungs- klammern mit max. 10 Nm fest. Kontrollieren Sie die korrekte Ausrichtung. Verfugen Sie nach Abschluss aller Montagearbeiten die Geräte mit schwarzer hitzebeständiger Silikondicht- masse. www.bora.com... -
Seite 19: Übergabe An Den Nutzer
Wenn die Montage abgeschlossen ist: Erklären Sie dem Nutzer die wesentlichen Funktionen. Informieren Sie den Nutzer über alle sicherheitsrele- vanten Aspekte der Bedienung und Handhabung. Übergeben Sie dem Nutzer das Zubehör und die Bedienungs- und Montageanleitung zur sicheren Aufbewahrung. www.bora.com... -
Seite 20: Bedienung
Drehen Sie den Bedienknebel auf das Zweikreis-Sym- Ein Klick-Geräusch bestätigt die Aktivierung des zwei- ten Heizkreises. In dieser Stellung wird der zweite Heizkreis mit maxi- maler Leistung betrieben. Drehen Sie den Bedienknebel auf die gewünschte Leistungsstufe zurück. Der Kochvorgang wird mit der gewählten Stufe fortgesezt. www.bora.com... -
Seite 21: Reinigung Und Pflege
Ziehen Sie den Bedienknebel ab. Reinigen Sie den Bedienknebel mit einer weichen Bürste. Spülen Sie den Bedienknebel nach der Reinigung gut ab. Lassen Sie den Bedienknebel gut trocknen. Stecken Sie nach abgeschlossener Reinigung den saube- ren und trockenen Bedienknebel wieder in die Aufnahme. www.bora.com... -
Seite 22: Störungsbehebung
Kochzone wieder in Betrieb nehmen feld schaltet sich automatisch aus. lang. (s. Kap. Bedienung). Der Überhitzungsschutz hat ausgelöst. (s. Kap. Gerätebeschreibung) Tab. 5.1 Störungen beheben Kontaktieren Sie in allen anderen Fällen das BORA Service Team (s. Kap. Garantie, technischer Service und Ersatzteile). www.bora.com... -
Seite 23: Außerbetriebnahme, Demontage Und Entsorgung
Die Verpackung schützt das Gerät vor Trans- portschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungs- technischen Gesichtspunkten ausgewählt und deshalb recyclebar. Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück. www.bora.com... -
Seite 24: Garantie, Technischer Service Und Ersatzteile
Kontaktieren Sie bei Störungen, die Sie nicht selbst beheben können, Ihren BORA Fachhändler oder das BORA Service Team. Der BORA Service benötigt die Typenbezeichnung und die Fabrikationsnummer Ihres Gerätes (FD-Nummer). Beide Angaben finden Sie auf dem Typenschild auf der Rücksei- te der Anleitung sowie auf dem Geräteboden. - Seite 25 Notizen: 11 Notizen: www.bora.com...
