5 Zum Ausrichten des Geräts lösen Sie die Feststellschrauben am Hängebügel, stellen die gewünschte
Neigung ein und ziehen die Schrauben wieder fest an.
6 Nach der Montage muss das Gerät regelmäßig gewartet und überprüft werden, um mögliche Korrosion,
Verformung und Lockerung zu vermeiden.
Abstrahlwinkel verändern
Mit der Lieferung des Gerätes erhalten Sie drei Diffusor-Scheiben, mit der sich der Abstrahlwinkel von ca.
28° auf ca. 60° verändern lässt. Wollen Sie den Abstrahlwinkel des Gerätes verändern, befestigen Sie die
gewünschte Diffusor-Scheibe, mit Hilfe der beiden an der Scheibe angebrachten Rändelschrauben an der
Vorderseite des Gerätes. Stellen Sie sicher, dass die Schrauben fest angezogen sind, um ein
versehentliches Lösen der Diffusor-Scheibe zu vermeiden.
ANSCHLÜSSE

DMX512-Ansteuerung

Für die Ansteuerung des Geräts per DMX512 ist eine Datenverbindung notwendig. Das Gerät verfügt dazu
über 3-polige XLR-Anschlüsse.
1 Verbinden Sie den Ausgang Ihres Controllers mit dem DMX-Eingang DMX IN des Geräts über ein DMX-
Kabel.
2 Verbinden Sie den DXM-Ausgang DMX OUT des Geräts mit dem DMX-Eingang des nächsten Geräts in
der Kette. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Geräts bis alle Geräte
angeschlossen sind.
3 Am letzten Gerät muss die DMX-Leitung durch einen Abschlusswiderstand abgeschlossen werden. Dazu
wird ein XLR-Stecker in den DMX-Ausgang am letzten Gerät gesteckt, bei dem zwischen Signal (–) und
Signal (+) ein 120-Ω-Widerstand eingelötet ist.
4 Ab einer Kabellänge von 300 m oder nach 32 angeschlossenen DMX-Geräten sollte das Signal mit Hilfe
eines DMX-Aufholverstärkers verstärkt werden, um eine fehlerfreie Datenübertragung zu gewährleisten.

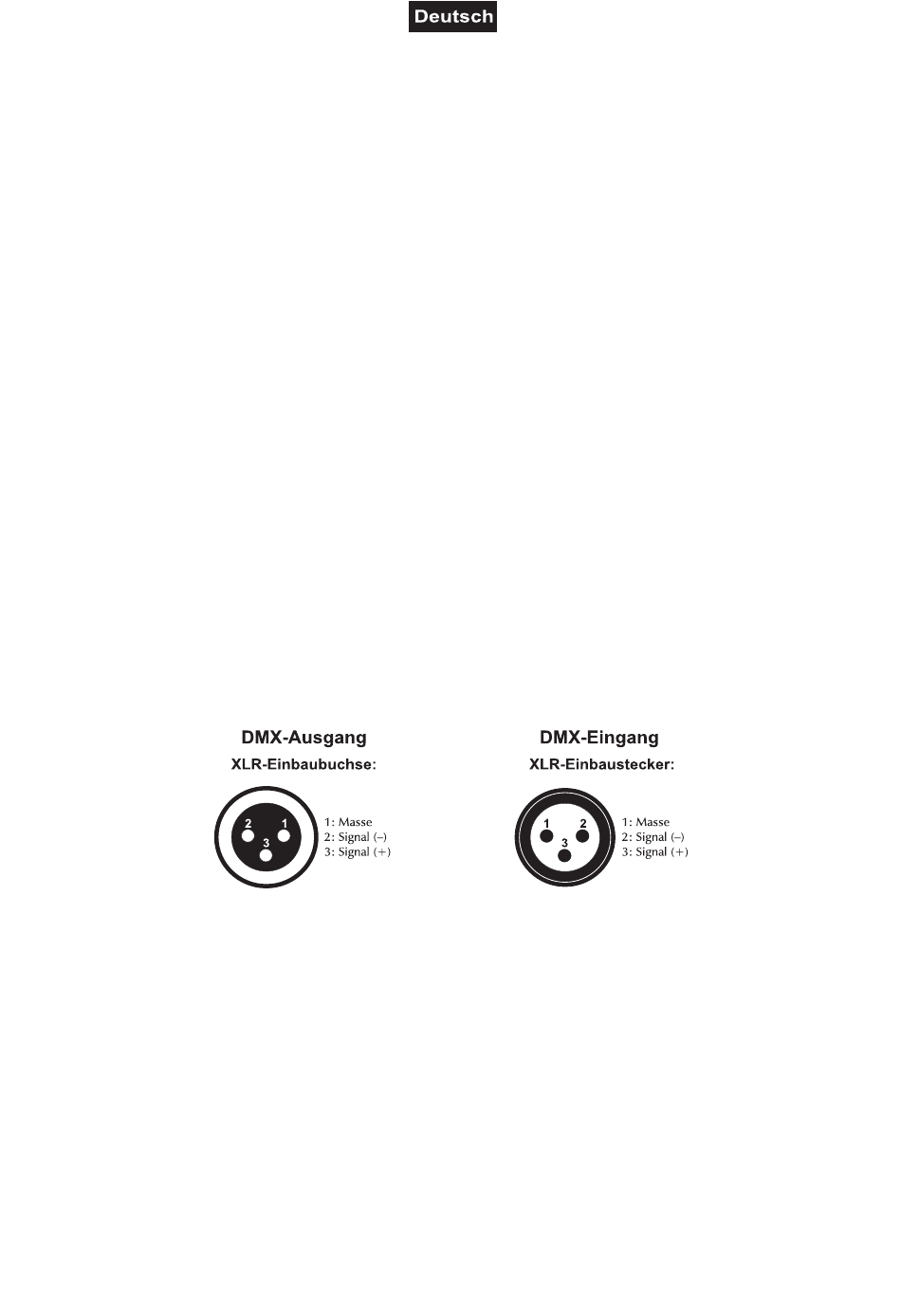

Belegung der XLR-Verbindung:

Anschluss ans Netz

Das Gerät verfügt über ein Schaltnetzteil, das eine Netzspannung zwischen 100 und 240 Volt erlaubt.
1 Schließen Sie das beiliegende Netzkabel an und stecken den Netzstecker in eine geerdete
Schutzkontaktsteckdose ein. Damit ist das Gerät eingeschaltet.
2 Zum Ausschalten ziehen Sie den Netzstecker aus der Steckdose.
3 Schließen Sie das Gerät nicht über einen Dimmer an die Netzspannung an. Für besseren Bedienkomfort
verwenden Sie eine schaltbare Steckdose.
Achten Sie bitte darauf, die nicht benutzten Steckverbindungen mit Verschlusskappen zu
verschließen, um das Eindringen von Feuchtigkeit und Schmutz zu verhindern.
7/28 00117372, Version 1.0
