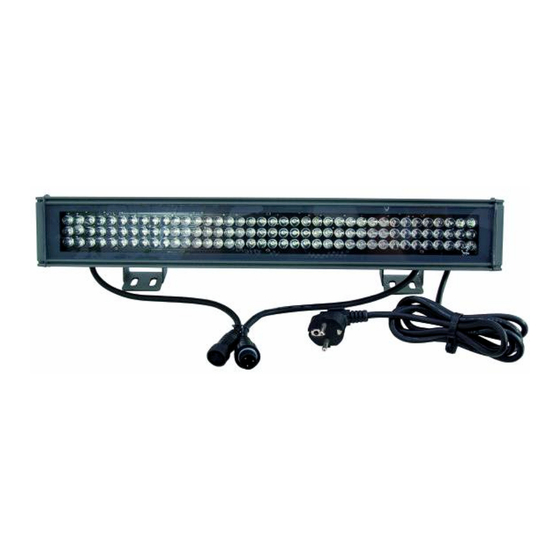

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL Outdoor Series LED IP Par/Flood/Bar © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
- Seite 2 Mit dem DMX LED Operator 1 lässt sich eine Gruppe miteinander verlinkter Scheinwerfer ansteuern, mit dem DMX LED Operator 4 sind es bereits bis zu 4 unabhängige Gruppen. Eine EUROLITE IR-Steuerung für LED-Outdoor wird immer jedoch benötigt, um die DMX-Startadresse am Scheinwerfer einzustellen.
-
Seite 3: Sicherheitshinweise
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen LED-Effekt der EUROLITE LED-Outdoor-Serie entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 4 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
-
Seite 5: Bestimmungsgemäße Verwendung
BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Architektur-Scheinwerfer, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen. Das Gerät ist gegen Strahlwasser geschützt (Schutzart IP X5) und kann deshalb sowohl in Innenräumen als auch im Freien verwendet werden. -
Seite 6: Installation
Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden Sie ein weiches und angefeuchtetes Tuch. Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden. Achten Sie bitte unbedingt darauf, dass das Gerät im Lieferzustand verpackt wird. Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind. - Seite 7 Überkopfmontage Verfügt das Gerät über eine Fangsicherung gilt: LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden! Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann.
-
Seite 8: Dmx512-Ansteuerung
Es dürfen nur Sicherungsseile gemäß DIN 56927, Schnellverbindungsglieder gemäß DIN 56927, Schäkel gemäß DIN EN 1677-1 und BGV C1 Kettbiner eingesetzt werden. Die Fangseile, Schnellverbindungsglieder, Schäkel und Kettbiner müssen auf Grundlage der aktuellsten Arbeitsschutzbestimmungen (z. B. BGV C1, BGI 810-3) ausreichend dimensioniert sein und korrekt angewendet werden. Bitte beachten Sie: Bei Überkopfmontage in öffentlichen bzw. -
Seite 9: Master/Slave-Betrieb
Wenn Sie den LED-Effekt an die Spannungsversorgung angeschlossen haben, nimmt er den Betrieb auf. Steuerung über optionale Fernbedienung Die Steuerung der Leuchte erfolgt über die optionale Fernbedienung 51914130 EUROLITE IR-Steuerung für LED Effekte. Die IR-Steuerung wird immer benötigt, um z. B. die DMX Startadresse an der Leuchte einzustellen. -
Seite 10: Dmx-Gesteuerter Betrieb
Richten Sie die Fernbedienung von vorne auf den Infrarot-Sensor der Leuchte. Die maximale Reichweite beträgt 10 m. FUNKTION TASTE MODUS Manuelle Farbeinstellung über die Helligkeit der RGB LEDs Automatischer Farbwechsel Farbwechselgeschwindigkeit einstellbar Musikgesteuerter Farbwechsel* *nur für Indoor-Modelle Programme PROG 7 statische Farben; Farbwechsel und Farbüberblendung mit einstellbarer Geschwindigkeit Flash... -
Seite 11: Dmx-Protokoll
DMX-Protokoll RGB-Versionen Bicolor-Versionen Kanal 1 Kaltweiß 0 - 255 0-100 % Helligkeit 0-100 % Helligkeit Kanal 2 Grün Bernsteinfarben 0 - 255 0-100 % Helligkeit 0-100 % Helligkeit Kanal 3 Blau Dimmer 0 - 255 0-100 % Helligkeit 0-100 % Helligkeit der LEDs Kanal 4 Dimmer Flash... -
Seite 12: Technische Daten
Maximale Umgebungstemperatur T : ......45° C Max. Leuchtentemperatur im Beharrungszustand T :.. 60° C Mindestabstand zu enflammbaren Oberflächen:..0,50 m Mindestabstand zum angestrahlten Objekt: ....0,10 m LED IP PAR-64 51914100/51914103 51914104 20 W 50 W Gesamtanschlusswert: 10 mm... -
Seite 13: Safety Instructions
USER MANUAL LED outdoor series CAUTION! Keep this device away from rain and moisture! Unplug mains lead before opening the housing! For your own safety, please read this user manual carefully before you initially start-up. Every person involved with the installation, operation and maintenance of this device has to - be qualified - follow the instructions of this manual - consider this manual to be part of the total product... -
Seite 14: Operating Determinations
This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet. The voltage and frequency must exactly be the same as stated on the device. Wrong voltages or power outlets can lead to the destruction of the device and to mortal electrical shock. Always plug in the power plug last. - Seite 15 When choosing the installation-spot, please make sure that the device is not exposed to extreme heat, moisture or dust. There should not be any cables lying around. You endanger your own and the safety of others! - - -m The symbol determines the minimum distance from lighted objects.
-
Seite 16: Overhead Rigging
Overhead rigging If the device features a safety eyelet: DANGER TO LIFE! Please consider the EN 60598-2-17and the respective national standards during the installation! The installation must only be carried out by an authorized dealer! The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. -
Seite 17: Dmx512 Control
DMX512 control If the LED effect has DMX control connections: The wires must not come into contact with each other, otherwise the devices will not work at all, or will not work properly. Please note, the starting address depends upon which controller is being used. Only use a DMX cable and 3-pin XLR plugs and connectors in order to connect the controller with the fixture or one fixture with another. -
Seite 18: Dmx-Controlled Operation
After you connected the LED effect to the mains, the device starts running. Operation via optional remote control The LED-effects are controlled via the optional 51914130 EUROLITE IR remote for LED effects. This controller is always needed, e.g. for setting the DMX starting address of the LED effect. If the device offers different DMX-modes, set the LED effect to 5-channel DMX-mode. -
Seite 19: Dmx-Protocol
DMX-protocol RGB-versions Bicolor-versions Kanal 1 Cold white 0 - 255 0-100 % 0-100 % Kanal 2 Green Amber 0 - 255 0-100 % 0-100 % Kanal 3 Blue Dimmer 0 - 255 0-100 % 0-100 % Kanal 4 Dimmer Flash 0 -255 0-100 % No function... -
Seite 20: Technical Specifications
Maximum ambient temperature T :....... 45° C Maximum housing temperature T (steady state):..60° C Min.distance from flammable surfaces: ......0.50 m Min.distance to lighted object: ........0.10 m LED IP PAR-64 51914100/51914103 51914104 Power consumption: 20 W 50 W...
