Webasto Thermo Top Z/C Einbauanleitung Seite 8

Thermo Top Z/C

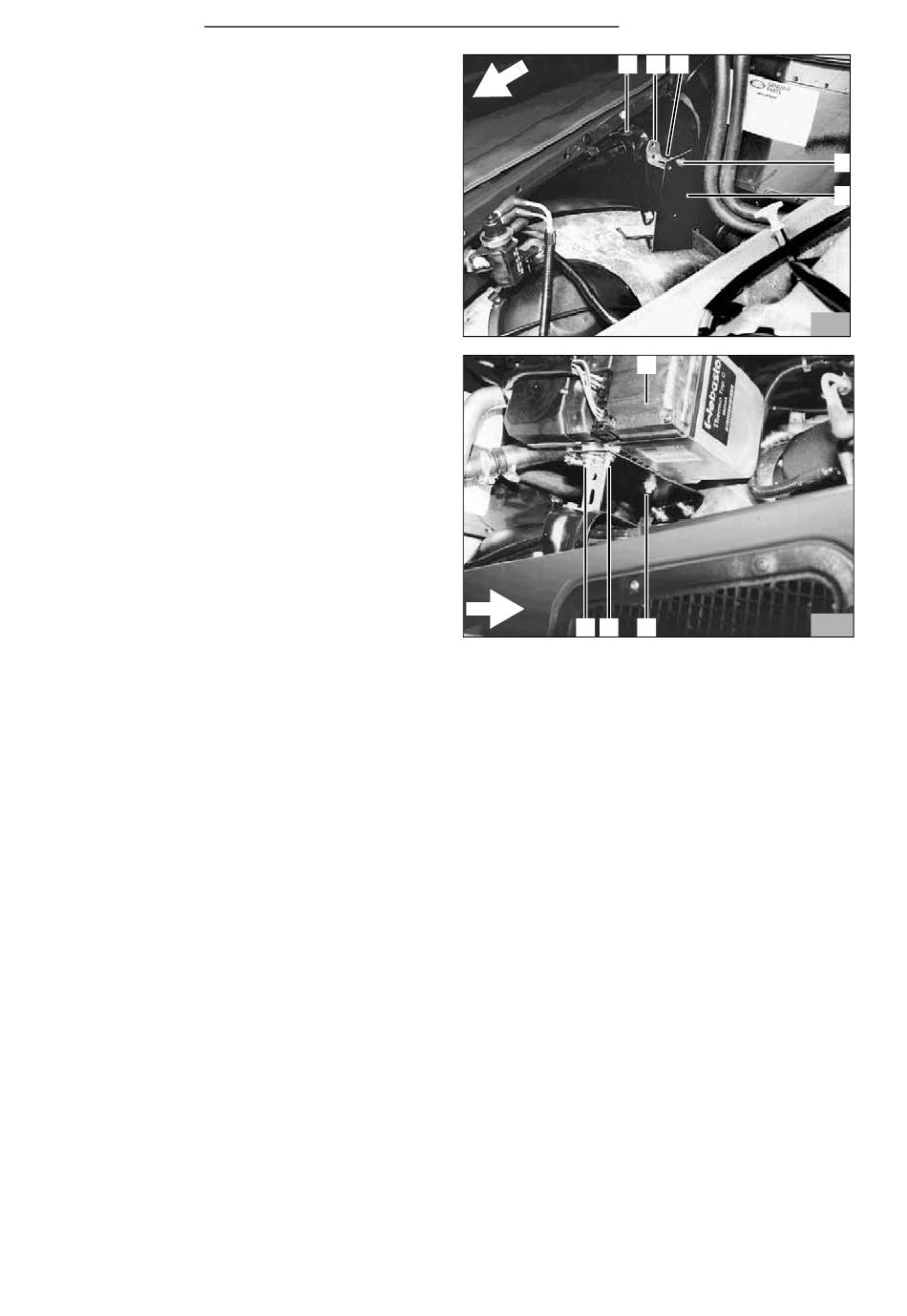

- Halter (12/5) am Radhaus gemäß Bild 12 mit 2
Schrauben M6x20, 2 Karosseriescheiben und 2
Bundmuttern lose vormontieren
- Lochband (12/3) mit kürzerem Ende am Halter mit
Schraube M6x20 (12/4) und Bundmutter gemäß
Bild 12 lose befestigen
- Halter ausrichten und Lochbild (12/2) auf Strebe
(12/1) übertragen
- Halter und Lochband wieder ausbauen
- Bohrung ø 7 mm (12/2) in Strebe bohren
- Halter (12/5) am Radhaus gemäß Bild 12 mit 2
Schrauben M6x20, 2 Karosseriescheiben und 2
Bundmuttern lose vormontieren
- Lochband (12/3) mit längerem Ende an Strebe
(12/1) mit Schraube M6x16 (12/2) und Bundmutter
lose vormontieren
- Heizgerät (13/1) in Halter einsetzen und mit 3 Bund-
muttern (13/2,3,4) befestigen
HINWEIS:
Auf die 2 Karosseriescheiben auf dem unteren Steh-
bolzen (13/2) achten
- Halter mit Heizgerät und Lochband ausrichten und
alle Schraubverbindungen festziehen
- Kabelbaum am Heizgerät aufstecken
- Mecanyl-Brennstoffleitung mittels Schlauchstück
und Schlauchschellen am Heizeräte-Brennstoffein-
tritt anschließen
- Mecanyl-Brennstoffleitung zusammen mit dem Ka-
belbaum der Dosierpumpe nach unten führen
8
Land Rover Defender
1 2 3
1
4 3 2
4
5
12
13
